锆石分离设备：重选磁选电选三大核心装备选型指南

本文速览

锆石分离设备是锆英砂选矿生产线的核心装备，按功能分为重选设备磁选设备和电选设备三大类。重选设备负责大规模抛尾和粗富集，把品位从百分之一到三提到百分之十五到二十。磁选设备负责去除钛铁矿等磁性矿物，为电选扫清障碍。电选设备负责锆英石与金红石的最终分离，把品位做到百分之六十五以上。锆英石的选矿没有一台设备能包打天下，重选磁选电选三步走完，才能从百分之几的原矿品位拿到合格的精矿产品。

为什么锆石分离需要三类设备接力

锆英石与其伴生矿物的物理性质差异非常微妙。锆英石密度四点六到四点七，不导电，无磁性或弱磁性。钛铁矿密度四点五到五点零，强磁性，导电。金红石密度四点二到四点三，无磁性，导电。独居石密度四点九到五点五，弱磁性，不导电。

三种矿物在密度磁性导电性三个维度上各有差异，但没有一个维度能把它们一次性彻底分开。单一重选能分开石英和重矿物但分不开锆英石和金红石。单一磁选能吸走钛铁矿但对锆英石和金红石都没辙。单一电选能分开锆英石和金红石但处理不了低品位物料。

所以锆石分离设备必须按三段配置。重选段甩掉石英砂，磁选段吸走钛铁矿，电选段分开锆英石和金红石。每一段的任务不同，设备选型也各有侧重。

重选设备：螺旋溜槽和摇床

重选设备是整个锆石分离系统中投资最低但处理量最大的环节。它负责把百分之七十到八十的脉石石英砂直接甩掉。

螺旋溜槽是粗选段的主力设备。它结构简单无动力消耗操作维护方便。矿浆从顶部给入，沿螺旋槽面旋转下流，重矿物沉向内圈，轻矿物浮在外圈，槽底截取器把重矿物取出。螺旋溜槽处理量大，一台直径一千二百毫米的单头每小时处理量四到六吨。给矿粒度范围零点零三到二毫米，给矿浓度百分之二十到三十五可调。粗选段通常配置多台并联运行，就能支撑整条生产线的处理需求。

摇床是精选段的接力设备。螺旋溜槽产出的粗精矿品位通常在百分之八到十五，还混着不少轻矿物，直接进磁选机效果差。摇床通过床面的不对称往复运动与横向冲洗水流，不同密度的矿粒在床面上形成清晰的扇形分带。6-S摇床是锆石精选的标准配置，床面尺寸约四点五米乘一点八五米，处理粒度范围二到零点零七四毫米，处理量每小时零点五到一点五吨。给矿浓度控制在百分之十到三十，冲程八到三十六毫米，冲次二百四十到三百八十次每分钟。

摇床的截取宽度控制是决定回收率高低的关键细节。锆英石矿带在内侧，截取得越精准精矿品位越高，但截得太窄部分细粒锆英石可能跑入中矿降低回收率。粗砂细砂矿泥要分别选用不同床面配置。

磁选设备：三盘磁选机和辊式磁选机

重选段产出的混合精矿含水率高，需要先烘干才能进入干式磁选和电选作业。烘干温度控制要严格，出料含水率必须低于百分之一。

三盘带式磁选机是锆石磁选段的核心设备。它有三个磁盘，磁场强度依次递增，通过精确调控磁场强度实现梯度分离。一段弱磁场收集强磁性矿物如磁铁矿。二段中强磁场收集中磁性矿物以钛铁矿为主。三段强磁场收集弱磁性矿物如部分独居石。通过三段磁选，钛铁矿等磁性矿物与锆石金红石等非磁性矿物实现高效分离。三盘带式磁选机有两种机型，磁场强度距带面两毫米盘齿可达一千七百毫特，磁盘转速二十五到四十转每分钟。

高压辊式磁选机场强零点八到一点二特斯拉，用于分离钛铁矿与锆石。对于含磁性矿物较多的物料，辊式磁选机可以作为三盘磁选机的前置或补充设备。

磁选段做得好，后续电选就顺畅。磁选不彻底，电选始终调不稳，因为入料中的磁性矿物含量变化会让电选机找不到稳定的分选参数。

电选设备：高压电选机

重选和磁选都没办法把锆英石和金红石彻底分开。电选设备利用的是导电性差异，金红石是半导体在高压电场中能导电，锆英石是绝缘体基本不导电。

高压电选机是分离锆英石与金红石的关键设备。它利用滚筒电极产生的高压电场，导电性良好的矿物如金红石被吸附并带入精矿区，导电性差的矿物如锆石因惯性落入尾矿斗，从而实现精准分离。工作电压一般在二十到四十千伏。分选粒度零点一到二毫米。

双辊筒电选机是常用型号，在分选钛铁矿和锆英砂的工艺流程中常与单盘磁选机和永磁选机配合使用。高压电选机对入料含水率有严格要求，表面温度小于百分之一。物料温度一般控制在四十到六十度，温度过低导电性差异不明显，温度过高金红石表面氧化变色同样影响分选效果。

经过粗选和精选两道电选后，非导体部分就是锆英石精矿，氧化锆品位可以达到百分之六十五以上。

辅助设备与系统集成

锆石分离设备不是孤立运行的，需要配套的辅助设备才能组成完整系统。

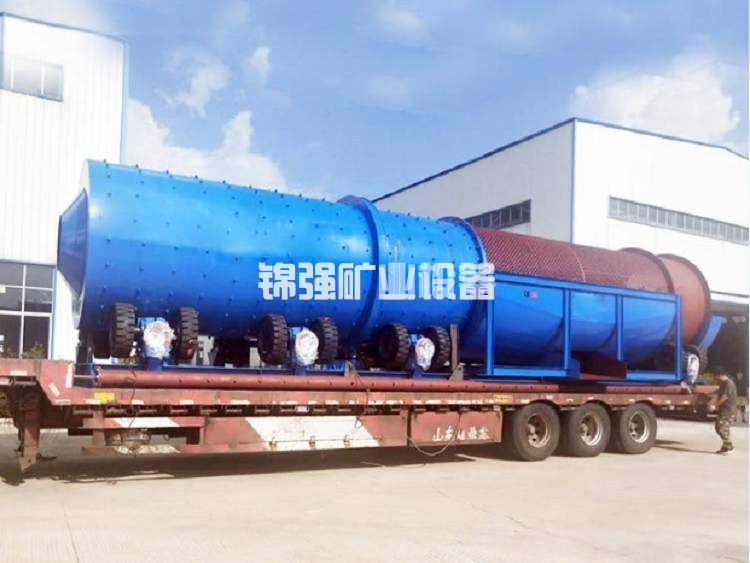

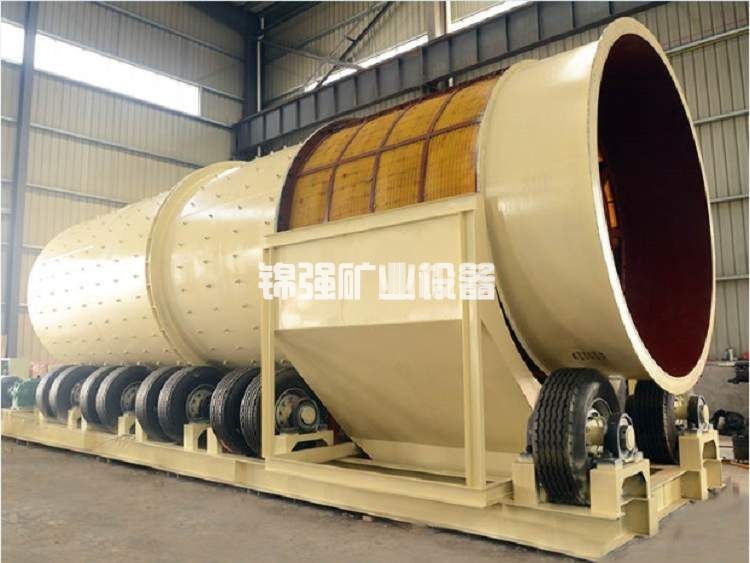

洗矿筛分设备方面，滚筒筛通过筒体旋转与高压喷淋系统有效清除矿粒表面黏附物，分离出大颗粒贝壳及砾石。高频振动筛筛分效率可超过百分之九十。水力旋流器组用于脱泥，分级粒度零点零四五到二毫米。

脱水干燥设备方面，摇床产出的精矿含水率高，需要先进入浓缩机脱水，再经过滤机过滤，最后进入滚筒干燥机烘干。脱水干燥做不好，磁选和电选设备都无法正常运行。

输送设备方面，矿浆输送靠渣浆泵和管道，干物料输送靠皮带输送机。整条线的设备配置以螺旋溜槽和摇床为重选主体，以磁选机和电选机为精选核心。

成套设备的选型要点

成套锆石分离设备不是简单地把三种设备串在一起，而是要根据矿石性质设计每段的分选目标和工艺参数，让前段为后段创造最佳给料条件。

处理量要匹配。重选段处理量最大，一台螺旋溜槽每小时四到六吨，粗选段通常配置六到二十四台并联运行。摇床处理量小，一台每小时零点五到一点五吨，精选段需要配置十到二十台。中间产品要设缓冲料仓，防止前段产出波动冲击后段设备。

莫桑比克某海滨砂矿采用磁选电选联合精选流程，获得一级锆英石精矿氧化锆品位百分之六十五点五六、回收率百分之四十一点八六。南非某五百吨每小时锆钛砂选矿生产线采用重选磁选电选联合工艺，最终获得锆英石精矿回收率超过百分之八十二。

设备投资的参考范围

锆石分离设备的投资规模取决于产能和自动化程度。螺旋溜槽组约五十万元。摇床组约四十万元。磁选机组约三十五万元。电选机组约二十五万元。皮带和泵等辅助设备约二十万元。电气控制约十万元。厂房和基建另算。

实际项目中，一条完整的锆石分离生产线设备总投资通常在数百万到上千万元级别。具体金额取决于处理量设备档次和自动化程度。

成套锆矿重磁电联合设备选型的核心逻辑很清晰。螺旋溜槽加摇床搞定重选富集，磁选机搞定磁性矿物分组，电选机搞定锆英石和金红石的最终分离。每段设备各司其职，一段没做好后面的设备再先进也难出好指标。先搞清楚原矿品位和矿物组成，再按处理规模匹配各段设备的数量和规格，这是设备选型的基本原则。
