立即获取【30秒速读】
模块化选矿设备将破碎、筛分、重选、脱水、电控等功能单元在工厂内预制集成，以标准集装箱或拖车为单元发运，现场快速拼装即可投产，将“现场建设”转化为“现场组装”。
海外锡矿项目常面临基础设施落后、施工力量不足、物流周期长等挑战。模块化方案将百分之九十以上的安装工作转移到工厂完成，现场仅需基础找平和接口连接，两到四周即可投产，总周期从传统模式的十二到二十四个月压缩至六到九个月。
模块化设计严格遵循标准集装箱尺寸，整条生产线可压缩在十到三十个集装箱内发运，海运成本较散货运输降低三到五成。项目结束后设备可拆解迁移至新矿区，重复利用率高。
锡矿选矿以重选为主，跳汰机、螺旋溜槽、摇床等设备本身结构紧凑，与模块化设计高度契合。纳米比亚Uis锡矿采用模块化跳汰选厂设计，建设按时按预算完成，设计产能八十到一百吨每小时。
海外矿山项目开发和国内完全是两套逻辑。基础设施落后、施工队伍水平参差不齐、物流周期长、当地法规复杂，每一样都是坑。
传统选厂建设模式是：设计院出图、国内采购设备散件发运、现场土建施工、设备安装调试。这套流程在国内已经跑得很成熟，但搬到海外就变味了。
土建施工是最大的坑。海外很多矿区的当地施工队伍没有选厂建设经验，混凝土配比搞不对，基础尺寸做不准。等到发现问题，要么拆了重来，要么现场改图纸改设备基础，工期一拖就是几个月。设备散件发运也有问题，几十个集装箱的设备散件到现场，安装顺序不对就堆在那里等，安装工人手不够就干等着，一个环节卡住全线瘫痪。
结果是工期延误、成本超支、质量不可控。一个原本计划十二个月投产的海外选厂项目，干到二十四个月还没出产品的情况并不少见。
模块化选矿设备的出现，正是为了解决这一系列问题。它不是简单地把设备装在钢架上，而是一种系统化的工程交付模式，在工厂内预制完成核心设备集成，以标准集装箱或拖车为单元发运，现场快速拼装即可投产。
模块化选矿设备的核心理念，是把选厂从“现场建造”变成“工厂制造加现场组装”。
工厂预制是第一步。所有设备，包括破碎机、筛分机、跳汰机、摇床、管道、电控系统，在制造厂内完成安装、接线和调试。模块在出厂前已经过空载试车，设备之间的匹配性得到验证。
单元化封装是第二步。整套生产线拆分为若干功能模块，每个模块以标准集装箱或拖车为骨架，尺寸符合海运和陆运限界，通常是二十英尺或四十英尺标准箱。模块之间的接口标准化，电气采用快插接头，管道采用法兰连接。
现场快速组装是第三步。到达项目现场后，仅需进行基础找平、模块就位、接口连接三个步骤。无需大量混凝土浇筑，无需复杂的设备安装和现场配管。
可扩展与可迁移是第四步。模块化设计允许根据矿石储量和产能需求灵活增配模块。项目结束后，设备可拆解迁移至新矿区，重复利用率高。
相比传统模式，模块化方案的优势是结构性的。传统模式是线性作业，设计完了才能采购，采购完了才能发货，发货到了才能施工，施工完了才能安装。模块化模式是平行作业，国内工厂制造模块的同时，海外现场仅需进行场地平整和简单基础施工。模块到场后两到四周即可完成组装投产，总周期可压缩至六到九个月。
锡矿选矿和模块化设计之间有一个天然契合点，重选。
锡石密度六点四到七点一，重选是回收锡石最核心的方法。砂锡矿选矿流程是洗矿、筛分、跳汰机粗选、螺旋溜槽扫选、摇床精选、脱水。脉锡矿选矿流程多一个破碎磨矿，但核心回收手段仍然是重选。
跳汰机、螺旋溜槽、摇床、离心机这些重选设备，共同特点是结构紧凑、不需要复杂的辅助系统。不像浮选需要药剂制备和添加系统，不像磁选需要大功率励磁系统。重选设备本身个头不大，设备之间的连接主要是矿浆管道，非常适合集成到模块化的钢结构框架中。
纳米比亚Uis锡矿就是一个实战案例。该矿的第二座选矿厂采用模块化跳汰选矿厂设计，建设按时按预算完成，设计铭牌产能八十到一百吨每小时。
一套完整的模块化锡矿选矿生产线，根据矿石类型和处理规模，配置五个到八个功能模块。
破碎模块处理硬岩锡矿时使用。颚式破碎机与圆锥破碎机集成在重型钢架上，配备振动给料机和除铁器。模块自带检修平台和操作通道，处理能力五十到二百吨每小时。
洗矿模块处理含泥量高的砂锡矿时必不可少。圆筒洗矿机或槽式擦洗机安装在拖车底盘上，内部设置高压喷淋系统。配套振动给料机和渣浆泵，处理能力二十五到四十五吨每小时。
筛分模块用双层或三层振动筛，安装在集装箱式底座上。筛下物料通过溜槽直接进入下一模块，筛上废石通过皮带排出。

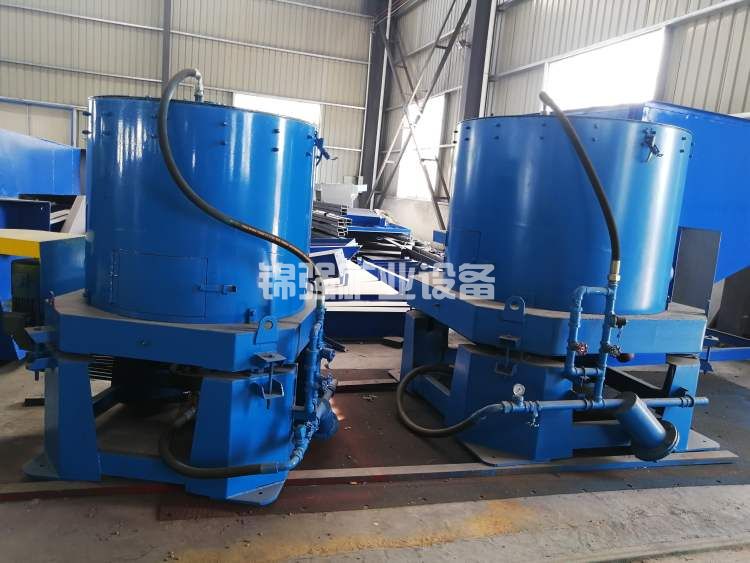

重选模块是核心。根据处理物料粒级，配置跳汰机、螺旋溜槽组或离心机。螺旋溜槽组可以叠成三到五层，每层四到六台并联，总处理量可达每小时三十吨以上。模块内部完成设备之间的矿浆管路连接，尾矿和精矿出口预留法兰接口。

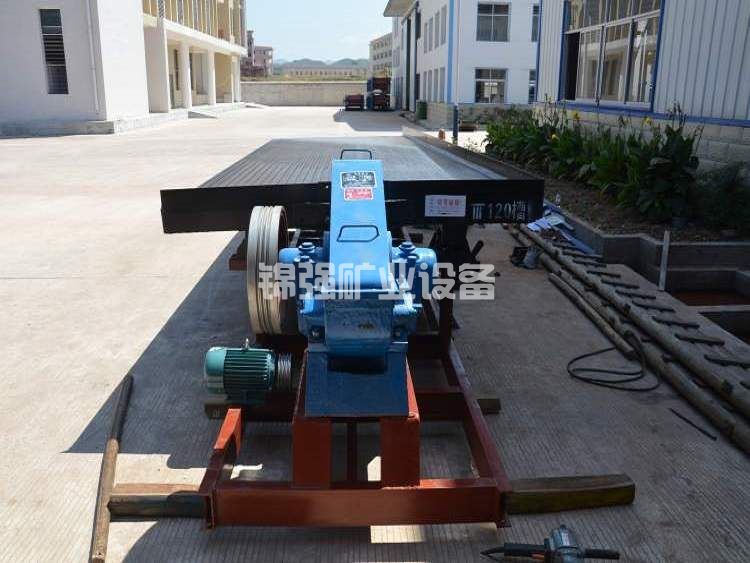

精选模块用多台摇床并排布置在集装箱式厂房内。床面高度统一，给矿和冲洗水分管路控制。模块顶部预留照明和通风接口。
脱水模块将精矿压滤机或脱水筛集成在模块中，配套滤液返回泵。模块自带控制柜，可实现自动拉板和卸料。
电控模块将PLC控制柜、变频器、配电箱集成在标准电气房中。模块内部完成所有设备的电缆连接，现场只需接入总电源。
快速投产是最直接的价值。传统模式海外选厂建设周期十二到二十四个月，模块化方案只需六到九个月。提前半年投产，意味着提前半年产生现金流。对于需要快速回本的海外项目，这个时间差价值巨大。
降低施工风险是另一个关键价值。海外项目现场施工力量往往不足，技术水平参差不齐。模块化设备将百分之九十以上的安装工作转移到工厂内完成，现场仅需吊装就位和接口连接，对当地劳动力的依赖大幅降低。模块在出厂前已完成联动调试，现场带料试车时间大大缩短。
海运成本明显降低。模块化设计严格遵循标准集装箱尺寸，可直接装入集装箱船运输，无需特殊清关手续。一个四十英尺高柜可容纳约三十立方米设备，整条生产线可压缩在十到三十个集装箱内发运。海运成本较散货运输降低三到五成。
满足海外法规要求也更方便。模块化设备在工厂内完成安装和测试，整机出口符合大多数国家的设备进口免税政策，整机设备进口关税通常低于散件。同时，模块化系统采用全封闭设计，容易满足国际矿业的环境、健康和安全标准。
可扩展与可迁移的灵活性同样重要。海外矿山项目常面临矿体储量不确定的风险。模块化设计允许分期投入，先配置核心模块投产，产生现金流后再增配扫选或精选模块。项目结束后，设备可拆解迁移至新矿区，最大程度保护投资。
模块化设计在海外大型选矿项目中已有成功应用的经验可循。
澳大利亚罗伊山尾矿项目采用钢结构模块化设计，将选别车间分成七个独立单元，每个单元分成六个运输模块。模块之间采用双柱设计确保单独运输，管道和结构均采用螺栓连接，便于预组装之后的拆卸和现场二次安装。机械设备、电缆桥架和管道全部组装在钢结构上，分模块装船运输，现场只需要进行大模块整体拼接，大大减少现场工作量，缩短施工周期，降低项目投资。
西澳SINO铁矿项目也采用了类似的模块化思路。为加快建设进度，减少在澳大利亚进行设备组装的人机材高额费用，该项目采用在国内进行磨机筒体模块化组装、在澳整体提升的施工方案。每台自磨机在国内预组装时间二十五到三十天，而同样的筒体组装在澳大利亚至少需要九十天，施工成本大幅降低。
这些大型矿山的模块化经验，完全可以迁移到锡矿选矿项目上。模块化设计的逻辑是相通的，把需要现场做的工作挪到工厂里做，把需要散件安装的设备变成模块整体就位。
模块化锡矿选矿设备不是万能方案，但在以下几类场景中优势明显。
海外项目是模块化方案最适用的场景。基础设施差、施工力量不足、物流周期长、法规复杂，模块化方案的每一条优势都正好打在海外项目的痛点上。
矿体分散的砂锡矿项目也适合。砂锡矿的特点是点多量散，固定式选厂建在一个地方，其他矿点的矿石运距越来越长。模块化设备可以跟着采场走，一个矿点采完搬下一个。
短期开采项目同样适用。有些矿区的可采储量只够两到三年，固定式选厂投资回收期太长。模块化方案投资只有固定式的三分之一到一半，项目结束后还能拆走继续用。
尾矿再选项目也值得考虑。老尾矿库的尾矿量有限，不值得建固定设施。模块化设备可以开到尾矿库边上，处理完再转移到下一个尾矿库。
记住一句话：模块化锡矿选矿设备不是在选最好的设备，而是在选能让海外项目更快投产、更低风险、更灵活应变的设备。把选厂装进集装箱，发到海外，拆开就能用，这个思路正在改变海外锡矿项目的开发节奏。
关于本文：数据为行业典型示例，具体设备选型应以矿石可选性试验结果和项目实际条件为准。
