石榴石砂矿处理设备全解析：从破碎研磨到磁选提纯的整线装备配置指南

石榴石砂矿处理设备的选型配置，核心目标是将石榴石从原矿中高效分离并提纯，以满足喷砂研磨、水刀切割、耐火材料等工业领域对纯度、粒度均匀性的严格要求。石榴石硬度六点五到七点九，密度三点五到四点三克每立方厘米，属弱磁性矿物，这一物理特性决定了石榴石砂矿处理需采用破碎、研磨、磁选、重选的联合工艺流程。石榴石砂矿处理整线涵盖破碎筛分、磨矿分级、磁选、重选、烘干精筛五大环节，典型生产线设备投资约二百到五百万元，精矿纯度可达百分之九十五以上。

石榴石砂矿处理的工艺基础与设备选型依据

石榴石砂矿处理的工艺方案设计，建立在石榴石与伴生矿物物理性质差异的基础之上。石榴石密度显著高于石英二点六五和云母二点七到三点零，但低于磁铁矿等强磁性矿物。石榴石属弱磁性矿物，比磁化系数约六十七点五四乘十的负六次方立方厘米每克，这一磁性特征使其可通过强磁选与石英、长石等非磁性矿物分离。

石榴石砂矿的主要伴生矿物因矿床而异。江苏东海地区的石榴石砂矿中，石榴石含量约百分之七十，伴生绿辉石约百分之二十，金红石约百分之五，钛铁砂约百分之五。工业应用中，石榴石作为喷砂研磨材料，对纯度和粒度均匀性有严格标准。目数不均匀不仅会造成堵砂、影响切割效率，甚至可能造成次品或废品。因此，石榴石砂矿处理设备方案的核心策略是破碎解离、分级筛选、磁选除杂、重选提纯，最终产出均匀一致的成品砂。

破碎筛分设备：原矿解离的起点

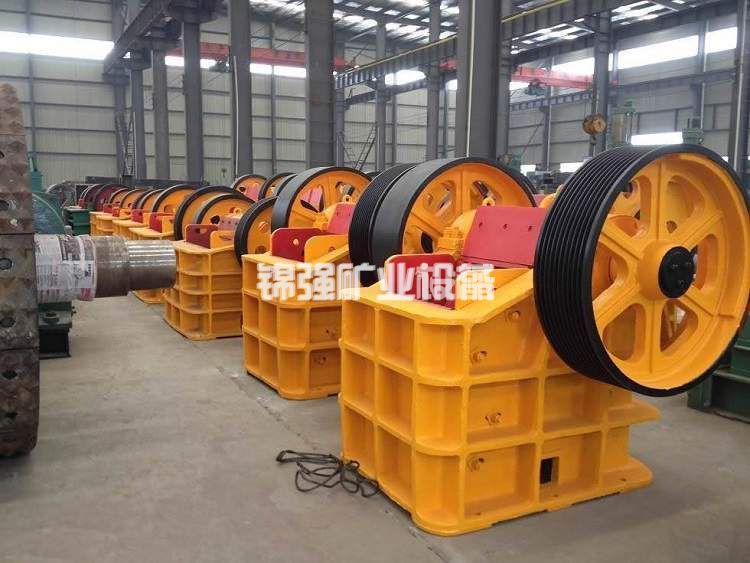

破碎筛分设备是石榴石砂矿处理的第一道工序装备，负责将大块原矿破碎至适宜磨矿的粒度，并通过筛分实现粒度分级。颚式破碎机和圆锥破碎机组成粗碎和中碎段。颚式破碎机用于将原矿破碎至三十毫米以下，圆锥破碎机用于中细碎，将粒度进一步收窄至十毫米以下。破碎段采用闭路流程，筛上粗粒返回圆锥破碎机再破碎，确保破碎产品粒度均匀。

振动筛是破碎段的分级设备，负责对破碎后的物料进行筛分分级。第一筛分机采用矿用振动筛，将破碎后的原矿按目数分为若干组，便于后续分组处理。对于破碎后粒度合格的细料，送入粉矿仓堆存，为磨矿段提供稳定给料。闭路破碎流程的筛分效率不低于百分之九十，确保破碎产品粒度满足棒磨机入料要求。

磨矿分级设备：单体解离的关键

磨矿分级设备负责将破碎后的物料进一步研磨，使石榴石与脉石矿物实现单体解离。石榴石在矿物中的嵌布散布较复杂，要想达到市场要求的品位，必须增加石榴石的单体解离度。棒磨机是石榴石砂矿磨矿段的核心设备。与球磨机相比，棒磨机采用长钢棒作为研磨介质，研磨作用以挤压和点接触为主，过粉碎现象较轻，产品粒度分布较窄，有利于后续重选和磁选的分选。棒磨机出料粒度控制在零点零七四到二毫米范围内，确保颗粒在摇床的有效处理粒度区间内且充分单体解离。

分级筛与棒磨机形成闭路磨矿流程。筛分不合格的粗粒返回棒磨机再磨，合格产品进入磁选段处理。磨矿细度需控制在单体解离度百分之九十以上，过磨会产生大量微细粒石榴石，增加磁选和脱水的难度。

磁选设备：除铁提纯的核心装备

磁选设备是石榴石砂矿处理设备中决定最终产品纯度的核心环节。石榴石属弱磁性矿物，可通过强磁选与非磁性矿物分离。磁选段的主要目标是去除机械铁、磁铁矿等强磁性杂质，同时将石榴石与绿辉石、金红石等伴生矿物分离。

湿式磁选机是原生矿型石榴石砂矿磁选的首选设备。破碎研磨后的矿浆进入湿式磁选机，磁选机的非磁性产品进入后续重选，磁性产品为机械铁和磁铁矿等杂质。湿式磁选适合处理矿浆浓度较低的物料，磁选效率高、操作稳定。

干式强磁选机是砂矿型石榴石提纯的核心设备。石榴石永磁强磁干选设备采用筒式分选结构，上部振动给料机均匀向筒体表面给料，物料经第一次磁搅拌后依靠重力向下运动到第二个强磁辊，进行第二次磁搅拌，不含磁的尾矿被除去。干式磁选要求给料水分低于百分之零点三，因此磁选前通常需要烘干处理。

组合磁选筛分装置是石榴石砂矿高效提纯的成熟方案。该装置由烘干机、第一筛分机、磁选机组和第二筛分机组成。含石榴石的原砂先经烘干机排出水分，再由第一筛分机按目数筛分成若干份，每组磁选机分别处理对应粒级。每组磁选机包括五台串联的干式磁选机，通过逐步磁选将钛铁砂、金红石、绿辉石依次分离，最终得到高纯度石榴石砂。磁选后的石榴石砂再经第二筛分机精筛，得到目数均匀的成品。

重选设备：按密度差异精确分选

重选设备在石榴石砂矿处理中承担两个任务：一是预先抛尾去除低密度脉石，二是对磁选后的中间产品进行精细化分选。重选的核心依据是石榴石与石英、云母等矿物的密度差异。

螺旋溜槽是重选段的首选粗选设备。矿浆沿螺旋槽流动时，石榴石颗粒受离心力趋向内缘，云母等片状矿物浮于矿浆表层被甩向外缘。螺旋溜槽结构简单、无需动力，处理能力大，适合大规模砂矿的预富集。在实际应用中，一级螺旋溜槽可分离出约百分之六十的云母，二级螺旋溜槽再分离约百分之二十。

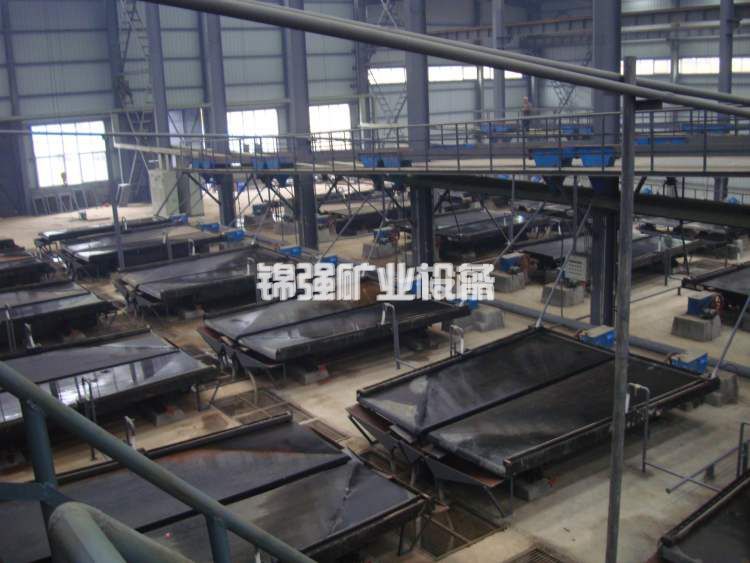

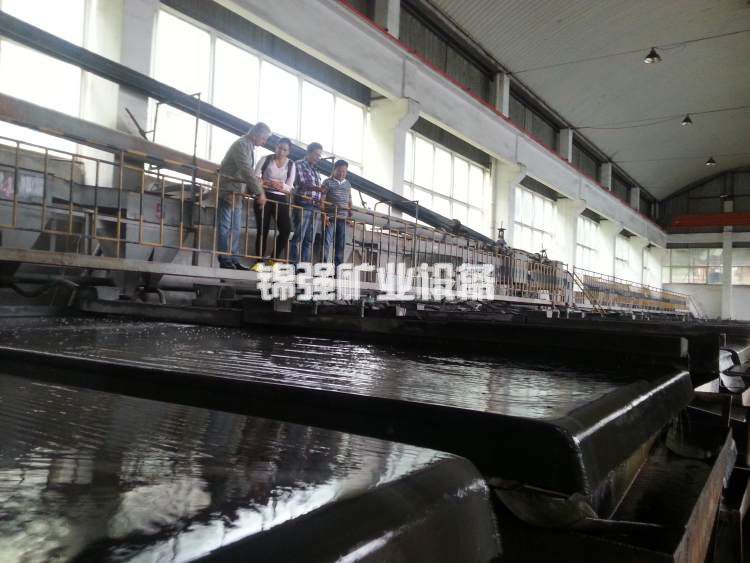

摇床是重选段分选精度最高的设备。以六S型摇床为例，床面尺寸二千一百乘四千五百毫米，冲程十八到二十二毫米，冲次每分钟二百八十到三百二十次。摇床利用密度、粒度和形状差异，在重力、往复惯性力和水流冲刷力共同作用下实现矿物分离。石榴石密度三点五到四点三，集中在精矿端。石英密度二点六五，分布在中矿带。云母密度二点七到三点零且为片状，被水流冲刷至尾矿端。摇床精选通常采用一粗一精一扫配置，可获得高纯度石榴石精矿。

螺旋分级机用于重选精矿的脱水分级。粗粒石榴石从分级机底部排出进入成品仓，细粒部分返回螺旋溜槽再选，形成闭路重选循环。

烘干精筛设备：成品的最后保障

烘干精筛设备是石榴石砂矿处理的收尾环节，负责将重选精矿烘干、分级，产出符合市场规格的成品砂。回转式烘干炉是干燥段的核心设备。直径二点八米、长度二十米的回转式烘干炉，采用天然气燃烧烟气直接接触物料的方式烘干，烘干时间约三十分钟，出料水分降至百分之五以下。

摇摆筛是烘干后的精筛设备。烘干后的石榴石精矿粉进入摇摆筛进行筛分，筛上粗粒级返回磨矿段再磨，筛下物料进入磁选工序进一步提纯。磁选后的石榴石精矿再经精筛，根据不同市场需求分离出不同规格的成品。

整线设备协同与投资成本参考

石榴石砂矿处理设备的整线配置遵循破碎、研磨、磁选、重选、烘干、精筛的工艺逻辑，各环节设备能力需相互匹配。以破碎研磨段为起点，颚式破碎机和圆锥破碎机将原矿破碎至十毫米以下。棒磨机将物料研磨至零点零七四到二毫米。湿式磁选机去除机械铁和磁铁矿。螺旋溜槽和摇床完成重选抛尾和精选。烘干机将精矿水分降至百分之五以下。摇摆筛完成最终分级。

设备投资与处理规模和矿石性质密切相关。日处理五十到一百吨的石榴石砂矿处理线，设备投资约二百到五百万元。各环节设备投资占比中，磁选系统投资最高，约占百分之三十五到四十五。破碎磨矿系统投资约占百分之二十五到三十五。重选系统投资约占百分之二十到三十。辅助设备约占百分之十到十五。

石榴石砂矿处理设备的选型不存在通用模板。每一座矿山的石榴石含量、脉石种类、嵌布特性均不相同，决定了设备配置需要针对具体矿石性质量身定制。磁选、重选、浮选、电选等方法的组合方式取决于伴生矿物的种类和含量。如果原矿中绿辉石含量高，需增加磁选段数保证纯度。如果云母含量高，需强化螺旋溜槽的脱泥能力。如果产品要求高精度目数，需增加精筛级数。建议在设备方案确定前进行工艺矿物学研究和选矿试验，以试验数据支撑选型决策，避免设备配置与矿石性质脱节造成投产后反复改造的损失。
