立即获取锡矿选矿厂的破碎筛分工段，是整个生产线能否平稳运行的第一道关口。很多选厂把注意力放在磨机和重选设备上，结果破碎段三天两头堵料、筛分效率低下，入磨粒度忽大忽小，磨机工况跟着乱。破碎筛分做不好，后面磨不细、选不好，回收率直接受影响。一套针对锡矿特性设计的破碎筛分设备配置方案，核心目标是三个：达到要求的入磨粒度、控制过粉碎、保持连续稳定的处理能力。下面这套配置方案覆盖从原矿仓到粉矿仓的全过程，适用于处理量在每天200-1000吨之间的脉锡矿项目。
锡石性脆，破碎段控制不好，会在粗碎和中碎环节就产生大量-0.074毫米的细泥。这些细泥中的锡石后续重选难以回收，等于提前损失了。同时，入磨粒度过粗会大幅增加磨矿功耗和钢耗。因此锡矿破碎筛分的设计原则与其他金属矿有所不同：多碎少磨是前提，但“碎”的过程要温和，避免冲击过粉碎。
破碎筛分工段的主要任务有三项。第一，将原矿从300-400毫米破碎到8-15毫米的合格入磨粒度。第二，通过筛分提前分离出合格粒级，避免过度破碎。第三，在破碎过程中将铁质杂物和部分粗粒废石提前抛出，减轻后续设备负荷。设备配置方案需要围绕这三项任务展开。

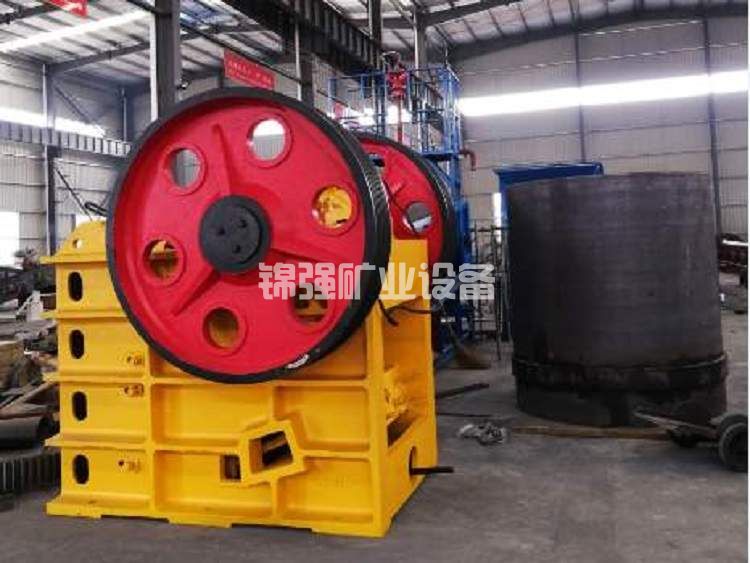

粗碎段处理的是采场来的原矿。原矿最大粒度通常在300-500毫米之间，具体取决于采矿工艺和矿体条件。对于锡矿，颚式破碎机是粗碎的主流选择。与旋回破碎机相比，颚破投资低、维护简单，适合中小型选厂。
颚破的选型依据是给料口宽度和处理能力。处理量在200-300吨/日的项目，推荐PE-600×900，进料口600×900毫米，排料口调到75-100毫米时处理能力在50-80吨/小时，有充足余量。处理量在500-800吨/日的项目，可以选择PE-750×1060或PE-900×1200。排料口尺寸直接决定中碎负荷，一般控制在80-120毫米之间，既要避免大块进入中碎，又不能让颚破过度破碎产生太多细粒。
颚破的给料必须均匀。原矿仓下方配置棒条振动给料机，棒条间隙调到50-80毫米，既控制给料速度，又能提前筛出细料。棒条筛下的细料可以直接进入中碎后的筛分系统，绕过颚破，既减少了粗碎负荷，又避免了这部分细粒锡石在颚破中过粉碎。给料机的料层厚度和速度要可调，通常采用变频电机。
粗碎段的除铁不能省。在原矿输送皮带上安装悬挂式电磁除铁器或永磁除铁器，拦截斗齿、钻头、衬板碎片等铁件。一台除铁器的投资远低于一次破碎机维修的费用。
中碎和细碎通常采用圆锥破碎机，形成两段闭路或三段一闭路流程。对于锡矿，推荐采用“中碎+细碎+检查筛分”的三段一闭路方案。第一段中碎用标准型圆锥破碎机，将粗碎产品从80-120毫米破碎到30-50毫米。第二段细碎用短头型圆锥破碎机，将中碎产品进一步破碎到10-15毫米。检查筛分将细碎产品中大于15毫米的物料返回细碎机，形成闭路，确保所有入磨物料粒度合格。
圆锥破碎机的选型根据处理量确定。300吨/日项目，中碎选PYB1200（标准型），细碎选PYD1200（短头型）。500-800吨/日项目，中碎选PYB1750，细碎选PYD1750。圆锥破的排料口要定期调整，保证产品粒度稳定。过小的排料口会导致破碎比过大、衬板磨损加快、细泥产率上升，一般中碎排料口控制在25-40毫米，细碎控制在8-15毫米。

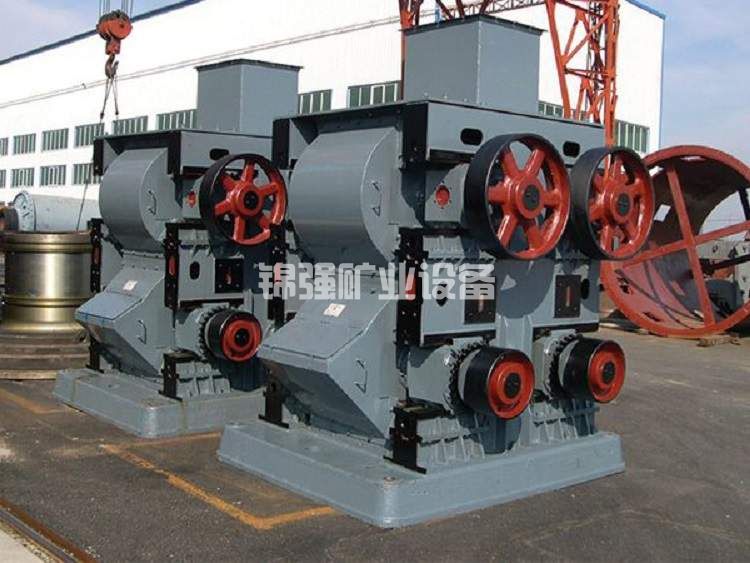

如果矿石中锡石嵌布粒度较粗，对过粉碎特别敏感，可以改用颚式破碎机作为中碎，或者使用对辊破碎机。对辊破的破碎作用以挤压为主，冲击小，产生的细泥较少，但处理能力低于圆锥破，适合处理量不大的项目。
筛分作业在破碎流程中至少出现在两个位置。粗碎前的预先筛分由棒条给料机完成，筛除小于50-80毫米的细料，减少粗碎负荷。中碎或细碎前的预先筛分，用圆振动筛将合格粒级提前分离出来，避免物料进入破碎机过粉碎。细碎后的检查筛分，确保最终产品粒度达标。
圆振动筛是破碎段筛分的标准配置。筛网材料推荐聚氨酯，耐磨且不易堵孔，寿命是钢丝筛网的3-5倍。筛网开孔率直接影响处理能力，开孔率每提高10%，处理量提升约15%。对于锡矿，筛孔尺寸一般设置为10-15毫米，具体根据磨矿工艺要求的入磨粒度确定。
振动筛的型号根据处理量和筛分面积选择。2YK1848（双层筛，宽度1.8米，长度4.8米）适用于300-500吨/日项目。2YK2160适用于600-1000吨/日项目。双层筛的上层筛孔可以稍大（20-30毫米），下层筛孔为最终尺寸，能同时分出中粒和细粒，提高筛分效率。
振动筛的振幅和频率需要根据物料特性调整。锡矿石比重大，振幅可以取中等偏上（5-8毫米），频率每分钟800-1000次。给料端要设置布料板，使物料均匀分布在筛面全宽，避免局部过厚影响透筛。
破碎筛分段的物料输送依赖皮带输送机。皮带机按处理量选择带宽，300吨/日项目选650毫米或800毫米，800吨/日项目选800-1000毫米。带速控制在1.0-1.6米/秒，过高的速度会加剧皮带磨损和粉尘飞扬。所有皮带机头部安装磁滑轮或除铁器，多道除铁降低铁件进入圆锥破的风险。
缓冲料仓的设置很关键。在粗碎和中碎之间、中碎和细碎之间设置容量为2-4小时处理量的缓冲料仓，可以平衡前后段的能力波动，避免因给料不均导致破碎机频繁调整。料仓内壁需衬高分子耐磨板，防止粘料和起拱。料仓出料口安装振动给料机或板式给料机，保证下料连续。
粉矿仓是破碎段的终点，用于储存破碎后的合格物料，为磨矿段提供稳定给料。粉矿仓容量按8-24小时的处理量设计。仓底配置振动给料机或皮带计量秤，将物料均匀送入磨机。
破碎筛分是选厂粉尘最大的工段。颚破、圆锥破、振动筛和皮带转运点都会产生大量含尘气体。不做好除尘，车间环境恶劣，工人健康受影响，环保检查也难以通过。
除尘系统通常采用布袋除尘器。在每个扬尘点设置密闭罩和吸风口，含尘气体经管道进入布袋除尘器净化后排放。除尘器风量按各扬尘点的总风量确定，一般每吨原矿需要1500-2000立方米/小时的风量。滤袋选用防水防油处理的聚酯针刺毡，清灰方式为脉冲喷吹。收集的粉尘可以返回流程或单独处理，如果粉尘中含锡品位较高，建议返回磨矿或重选回收。
振动筛和皮带转运点最好加装防尘罩和喷雾降尘装置。在入料口和出料口设置水雾喷头，能有效抑制粉尘扩散，但喷水量要控制，避免物料过湿堵塞筛网。
下面是日处理500吨脉锡矿破碎筛分工段的设备配置参考。
原矿仓（容积50-80立方米）及棒条振动给料机（棒条间隙60毫米，处理能力80-120吨/小时）
颚式破碎机（PE-750×1060，排料口80-100毫米）
1号皮带输送机（带宽800毫米，带电磁除铁器）
中碎圆锥破碎机（PYB1750标准型，排料口30-40毫米）
2号皮带输送机（带宽800毫米）
预先筛分圆振动筛（2YK1848，上层筛孔30毫米，下层筛孔12毫米）
3号皮带输送机（细碎给料皮带）
细碎圆锥破碎机（PYD1750短头型，排料口8-12毫米）
4号皮带输送机（返回筛分的闭路皮带）
检查筛分圆振动筛（2YK1848或2YK2160，筛孔12毫米）
粉矿仓（容积300-500立方米）及仓底振动给料机
布袋除尘系统（风量30000-50000立方米/小时，含各扬尘点管路）
所有电机采用能效等级IE3以上，皮带机配备防跑偏开关和拉绳开关。电气控制采用PLC柜集中操作，关键设备电流和状态在中控室显示。
破碎筛分段的日常运行，有几个地方要盯紧。颚破的颚板磨损后要及时更换或调面，磨损严重的颚板会导致排料粒度变粗。圆锥破的衬板磨损周期通常为2-6个月，具体取决于矿石硬度，当排料口调整到极限仍无法达到要求粒度时就需要更换。振动筛的筛网破损会导致粗粒进入粉矿仓，每次交接班要检查筛面有无破洞。
润滑系统是圆锥破的生命线。润滑油温低于15度时不能启动，需要预热。油压和油流开关要定期校验，确保缺油时能自动停机。颚破的肘板座和拉杆弹簧也要定期检查，防止断裂。除尘器的脉冲阀和滤袋按使用说明书定期清灰和更换。
皮带机的跑偏是常见故障。安装调心托辊和两级跑偏开关，轻微跑偏时报警，严重跑偏时停机。皮带接头采用硫化接头，强度高、寿命长。回程皮带上的清扫器要调整到合适的压力，既能刮掉黏料又不损伤皮带。
锡矿选矿厂破碎筛分工段的设备配置，核心是流程合理、选型匹配、保护到位。多碎少磨不是简单地把破碎机排料口调小，而是通过合理的筛分和闭路控制，在避免过粉碎的前提下实现最经济的破碎粒度。如果你正在规划锡矿选厂的破碎筛分系统，可以根据实际处理量和矿石硬度对上述配置做适当调整。
