锡矿选矿中磨矿分级系统的优化设计

磨矿分级系统是锡选厂的能耗大户，电耗占总厂的45%到60%。但比电耗更让人头疼的是过粉碎问题。锡石性脆，在磨矿过程中极易过磨，一旦磨到-0.019mm以下，重选回收率大幅下降，甚至直接损失到尾矿中。

磨矿分级系统的优化，不是为了磨得更细，而是为了在保证解离度的前提下尽量减少过粉碎。这是一项需要从设备选型、工艺参数、控制策略三个层面统筹考虑的精细活。

一、锡矿磨矿的特性要求

不同矿物的磨矿要求是不同的。硫化矿希望磨得越细越好，因为浮选对细粒度的容忍度高。锡矿恰好相反，磨矿要“适可而止”。

锡石的单体解离是磨矿的目标。锡石与脉石的嵌布关系决定了需要磨到的粒度。多数锡矿石中，锡石在0.1到0.5mm时已经基本解离，不需要磨到很细。

过粉碎的代价是直接的。0.074mm以上的锡石，摇床回收率可达85%到90%。0.037到0.074mm的锡石，回收率降到60%到75%。0.019到0.037mm的锡石，回收率只有30%到50%。小于0.019mm的锡石，常规重选基本无法回收。

这意味着磨矿分级系统的设计目标不是追求高细度，而是追求窄粒级分布——让产物尽可能集中在0.037到0.2mm的区间内。

二、磨矿设备的选择与配置

常规的锡矿选矿采用一段或两段磨矿，设备以球磨机为主。但在设备选型上，有几个值得关注的优化方向。

2.1 棒磨机的优势

棒磨机在锡矿粗磨阶段比球磨机有天然优势。棒磨机内部装填的是钢棒，长度略短于筒体长度，工作时钢棒呈线接触，对矿石主要起“挤压”作用。球磨机是点接触，主要起“冲击”和“研磨”作用。

对于锡石这种脆性矿物，点接触更容易造成过粉碎。线接触可以沿着矿物解理面将矿石劈开，减少锡石的过磨。同样的给料，棒磨机产品中-0.074mm含量比球磨机低5到10个百分点，而解离度相近。

处理硬度较高或嵌布粒度较粗的锡矿石，可以考虑用棒磨机替代一段球磨机。云南某锡矿将一段球磨机更换为棒磨机后，过粉碎率降低约8%，锡回收率提升3.5个百分点。

2.2 溢流型球磨机的适用性

对于细磨阶段，溢流型球磨机的出料粒度分布比格子型更集中。格子型球磨机排料速度快、过磨少，但细度控制能力弱。溢流型球磨机适用于细磨，因为矿浆在磨机内停留时间更长，研磨更充分，但过磨风险也更高。

对于锡矿二段磨矿，建议采用格子型球磨机加旋流器闭路流程。格子型排料快，减少锡石在磨机内的停留时间，降低过磨风险。

三、分级设备的优化选择

分级设备的作用是将合格粒级及时分离出来，不让合格的物料返回磨机再生产。分级效率越高，过磨越少。

3.1 旋流器与螺旋分级机对比

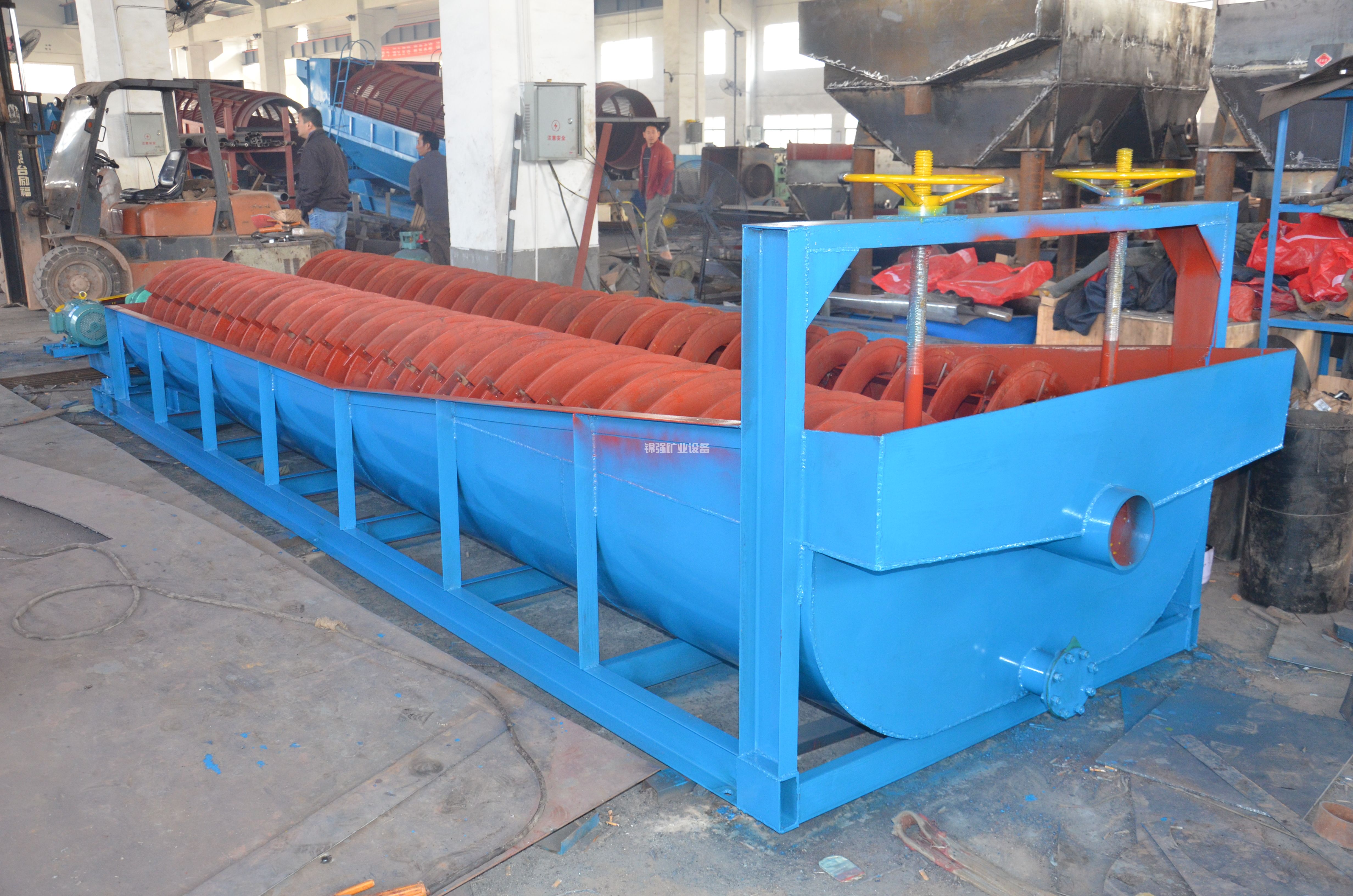

螺旋分级机的优点是结构简单、运行稳定，但分级效率低，通常只有30%到50%。大量已经合格的细粒返回磨机，造成过磨。

水力旋流器的分级效率可达60%到80%，且占地面积小、无运动部件。对于锡矿，旋流器的给矿浓度控制在25%到40%之间，溢流细度可以达到-0.074mm占60%到80%。

但旋流器有一个缺点：对细粒级的分级精度不如分级机。旋流器溢流中容易混入少量粗颗粒，底流中也容易夹带细粒。采用旋流器加高频细筛的组合，可以取长补短。

3.2 高频细筛的应用

高频细筛是一种高效分级设备，筛面振动频率高、振幅小，能有效防止筛孔堵塞。对于0.074mm到0.5mm粒级的分级，分级效率可达85%以上。

在二段磨矿中，先用旋流器做预分级，旋流器底流（粗粒）进入高频细筛进一步分级，筛上返回磨机，筛下合格进入下道工序。这种组合方式可以大幅降低返回磨机中的合格粒级含量。

某锡选厂在二段磨矿中采用旋流器加高频细筛的方案，磨机循环负荷从280%降到180%，-0.074mm过粉碎含量降低约12%。

3.3 检查分级与控制分级

检查分级是指磨机排料经分级后，粗粒返回磨机，溢流进入下道工序。控制分级是指对检查分级的溢流再次分级，进一步脱除细泥或粗粒。

对于锡矿，可以在二段磨矿后设置控制分级。旋流器一级溢流进入小型水力分级机或浓密机，脱除-0.019mm的细泥后再进入重选。虽然损失了一部分极细锡石，但大幅改善了重选的给矿条件，整体回收率往往更高。

四、磨矿浓度的优化控制

磨矿浓度对锡石过粉碎的影响非常显著。浓度过高时，矿浆粘稠，钢球的冲击力被缓冲，细磨作用增强，加剧过粉碎。浓度过低时，钢球直接冲击矿石，也会造成脆性破裂。

4.1 段磨矿浓度

一段磨矿的浓度通常控制在70%到75%。这个区间既能保证钢球的冲击力，又不会因浓度过高而过度研磨。浓度超过78%，过粉碎率明显上升。

二段磨矿的浓度应适当降低，控制在60%到70%。二段磨矿的目的是细磨解离，但锡石的过粉碎风险更高。适当降低浓度可以增强分级效果，及时排出合格粒级。

4.2 浓度与硬度的匹配

给矿硬度高时，需要更高的磨矿浓度来保证冲击力，但过粉碎风险也随硬度升高而增大。一个平衡点是：硬度每增加一个单位，浓度降低1个百分点。

给矿粒度粗时，一段磨矿浓度可以稍高，因为粗粒抗冲击能力强。给矿粒度细时，浓度应降低，避免细粒进一步过磨。

五、钢球级配优化

钢球的直径和配比决定了磨矿产品的粒度分布。对于锡矿，钢球配比的目标是“大球砸粗粒、小球磨细粒”，但不能让小球过多，否则研磨作用过强，加剧过粉碎。

5.1 段磨矿配球

一段磨矿处理的给矿粒度通常为6到12mm。建议采用100mm、80mm、60mm三种球的组合。大球比例要足够，确保粗粒能被打碎。典型配比为：100mm占30%，80mm占40%，60mm占30%。

二段磨矿的给矿粒度在0.5到2mm之间。建议采用60mm、40mm、30mm小球为主。配比为：60mm占20%，40mm占50%，30mm占30%。

5.2 定期清理废球

球磨机运行一段时间后，钢球磨损变小，碎球和失圆球增多。这些小球和碎球的研磨作用很强，会显著加剧过粉碎。

每3个月停机检查一次，清理出直径小于20mm的废球和碎球。清理后补充大球，恢复级配。这一操作简单易行，但对控制过粉碎非常有效。云南某锡选厂严格执行每月清理后，-0.019mm过粉碎含量从18%降到13%。

六、自动化控制的引入

人工控制磨矿浓度和给矿量，总有滞后和偏差。自动化控制系统的引入，可以将磨矿分级系统稳定在最佳工况。

6.1 给矿量自动控制

在皮带输送机上安装在线称重仪，根据磨机电流自动调节给矿量。磨机电流稳定在设计值的±5%范围内，可以保证装球量和物料量处于平衡状态。

6.2 浓度自动控制

在旋流器给矿泵池安装浓度计和流量计，自动调节补加水量。给矿浓度稳定在目标值的±2%以内。

6.3 粒度闭环控制

在旋流器溢流管安装在线粒度分析仪，实时检测溢流细度。溢流中-0.074mm含量偏离设定值时，系统自动调整磨机给矿量或分级浓度。

磨矿自动化系统的投资约15到30万元，对日处理500吨的选厂，回收期约6到10个月。除了节能，更重要的是稳定了磨矿细度，减少了过粉碎波动带来的锡损失。

七、设计优化的综合效益

以下是一个日处理300吨锡选厂磨矿分级系统优化前后的对比案例。

优化前：一段球磨机加螺旋分级机，二段溢流型球磨机加旋流器。没有自动控制，钢球长期不清理。磨矿产物中-0.074mm占68%，但-0.019mm过粉碎占22%。摇床给矿细泥量大，锡回收率78%。

优化后：一段改为棒磨机，二段改为格子型球磨机加旋流器和高频细筛。增加自动控制系统，每两月清理废球。磨矿产物中-0.074mm占65%，-0.019mm过粉碎降到13%。摇床给矿粒级更集中，锡回收率提升到84.5%。

电耗从每吨26度降到22度。按年产9万吨处理量计算，年省电费约23万元。回收率提升带来的年增收益约190万元。优化改造总投资约80万元，回收期不到5个月。

优化设计不是为了追求指标好看，而是为了效益最大化和资源回收最大化。磨矿分级系统的核心不是“磨得细”，而是“磨得恰到好处”。 在设计阶段选对设备、在生产阶段管好参数，锡选厂完全可以做到既节能降耗、又减少过粉碎损失。

建议在设计或改造磨矿分级系统前，先做一段时间的流程考查，摸清现有磨矿产品的粒级分布和各粒级的锡分布率。数据出来之后，哪个粒级损失大、哪个粒级过磨多，一目了然，优化方向也就清楚了。
