沙铬矿选矿粗粒级跳汰分选：技术要点与工程应用

核心结论速览

• 沙铬矿中+0.5mm粗粒级铬铁矿在螺旋溜槽中容易因沉降过快而损失，跳汰分选是更有效的回收手段

• 跳汰机利用垂直脉动水流使矿粒按密度分层，对粗粒（0.5-6mm）铬铁矿的回收率可达85%-92%

• 粗粒级跳加分选的核心参数包括冲程、冲次、给矿浓度和床石层厚度

• 在重选流程前增加跳汰作业，可提前抛出粗粒尾矿，减轻后续设备负荷

• 合理的粗粒跳汰配置可使全流程回收率提升3-8个百分点

一、行业背景：粗粒铬铁矿为什么需要单独处理

沙铬矿经过洗矿筛分后，通常将+0.5mm或+1mm的粗粒级筛出。这部分物料中的铬铁矿有两个来源：一是粗粒单体铬铁矿（常见于海滨砂矿），二是铬铁矿与脉石的粗粒连生体。在常规螺旋溜槽中处理粗粒物料时，会出现两个问题：粗粒铬铁矿因密度大、沉降快，很快沉到槽底并沿内缘快速向前移动，停留时间短，分选不充分；粗粒脉石也容易混入内缘，导致精矿品位下降。

解决这一问题的有效方法是引入跳汰分选。跳汰机利用垂直交变水流使矿粒群周期性地松散和沉降，密度大的铬铁矿在每次水流上升时滞后下沉，最终聚集在床层底部，密度小的脉石则在上层被水流冲走。沙铬矿选矿粗粒级跳汰分选技术专门针对0.5-6mm粒级，具有处理量大、富集比高、耗水少等优点。

值得注意的是，并非所有沙铬矿都需要粗粒跳汰。当+0.5mm粒级中铬铁矿金属占有率低于10%时，可以不设跳汰，直接将粗粒作为尾矿丢弃。只有当该粒级金属占有率超过15%时，增加跳汰作业才有经济价值。因此，粗粒跳汰的决策应建立在原矿筛析和金属分布分析的基础上

二、技术原理：跳汰分层与铬铁矿富集机制

跳汰分选的核心是“按密度分层”。在跳汰机的工作室内，矿粒群置于筛板上方，下方通入周期性脉动水流。水流上升时，矿粒群被抬起呈松散悬浮状态，密度大的颗粒上升速度慢、上升高度小；水流下降时，矿粒群迅速沉降，密度大的颗粒率先下落至底层，密度小的颗粒滞后沉降在上层。经过多个脉动周期后，形成从上到下密度递增的稳定分层。

对于沙铬矿，铬铁矿密度4.2-4.8g/cm³，石英等脉石密度2.6-2.7g/cm³，密度差约1.8g/cm³，属于极易跳汰分离的物料。在适宜的条件下，跳汰机可在单次分选中将铬铁矿品位从5%-10%富集到35%-45%，富集比可达4-6倍。

沙铬矿选矿粗粒级跳汰分选的技术参数选择遵循以下原则。给矿粒度上限取决于跳汰机的筛板孔径，通常为6-8mm；下限为0.5-1mm，过细的颗粒会穿过筛板造成损失。冲程（水流上升高度）与冲次（脉动频率）成反比：粗粒、大处理量时采用大冲程（20-40mm）、小冲次（80-130次/分）；细粒、高精度要求时采用小冲程（10-20mm）、大冲次（150-250次/分）。床石层（人工床层或自然床层）的厚度和粒度影响分选精度，一般厚度20-60mm，粒度比给矿上限大2-4倍。

与螺旋溜槽相比，跳汰机对粗粒铬铁矿的回收率高出15-25个百分点，但富集比略低。因此，跳汰通常用作粗粒段的“粗选”，产出粗精矿后再经磨矿或重选进一步提纯。

三、工艺流程与设备配置

在沙铬矿选矿流程中，粗粒跳汰分选通常布置在洗矿筛分之后、细粒重选之前。典型工艺流程为五步。

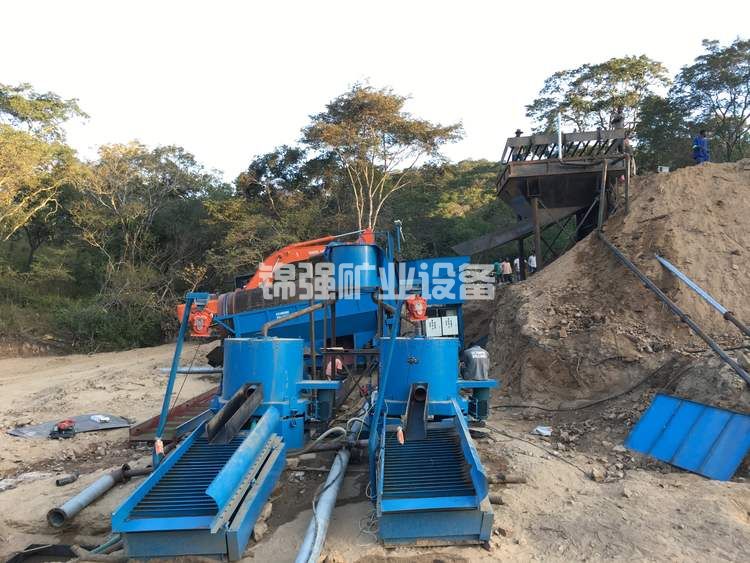

第一步：原矿洗矿筛分。原矿经圆筒洗矿机清洗后进入双层振动筛。上层筛孔5-8mm，筛上为砾石（通常丢弃）；下层筛孔0.5-1mm，筛上为粗粒级（+0.5mm），筛下为细粒级（-0.5mm）进入螺旋溜槽或摇床系统。

第二步：粗粒跳汰粗选。筛上粗粒级自流或泵送至跳汰机给矿槽。跳汰机将粗粒物料分离为跳汰精矿（粗精矿）、跳汰尾矿（抛尾）和筛下细粒（返回或合并）。

第三步：跳汰精矿处理。跳汰精矿品位通常在35%-45%，但含有部分连生体。可送入小型球磨机解离后返回振动筛或直接进入摇床精选。

第四步：跳汰尾矿丢弃。跳汰尾矿中脉石占绝大多数，Cr2O3品位一般低于2%，可直接作为尾矿排出。

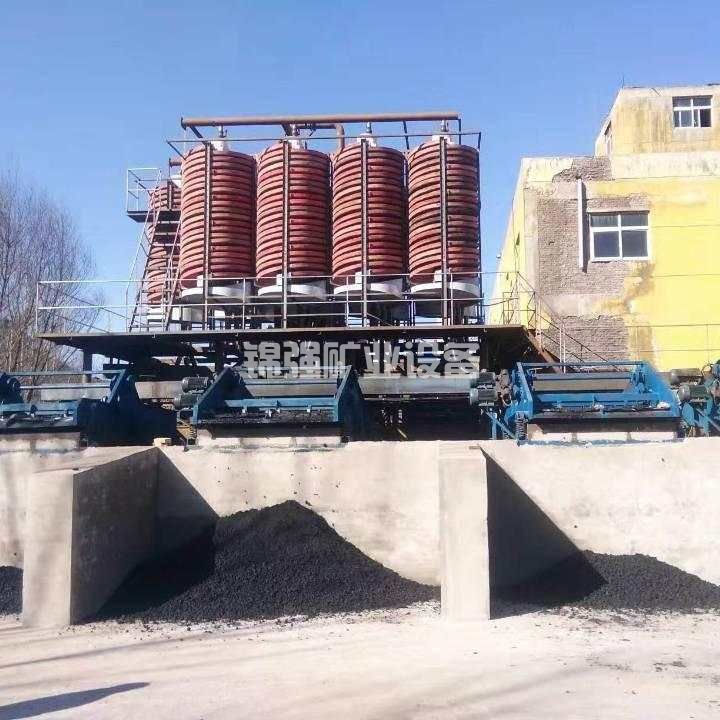

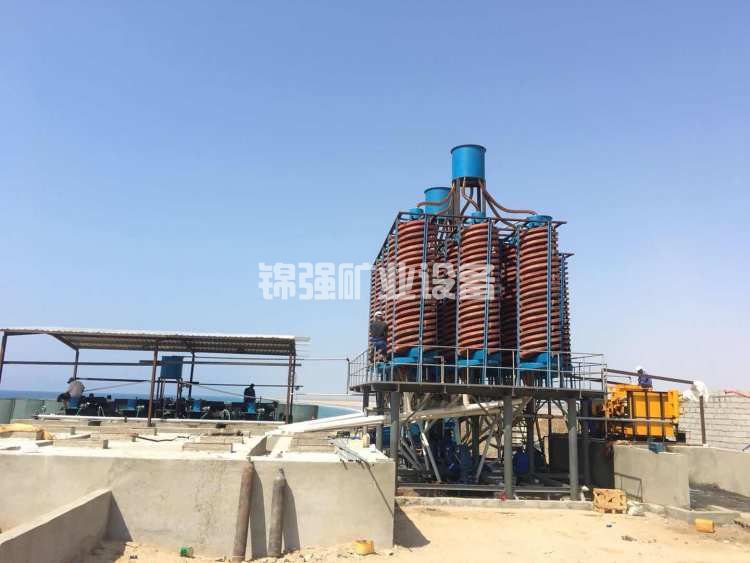

第五步：筛下细粒重选。振动筛筛下物料（-0.5mm）进入螺旋溜槽粗扫选和摇床精选流程。

下表给出了处理+0.5mm粗粒沙铬矿的跳汰设备标准配置（时产20-30吨粗粒物料）。

在设备选型上，AM30型跳汰机适合处理2-8mm粒级，单台处理量10-15吨/小时；LTA型跳汰机适合处理0.5-5mm粒级，单台处理量5-8吨/小时。对于沙铬矿，优先选用双室旁动式跳汰机，其脉动波形有利于粗粒重矿物的沉降。

四、技术参数与操作要点

沙铬矿选矿粗粒级跳汰分选的关键技术参数如下表所示。不同粒级和给矿条件需选择不同参数组合。

操作要点如下。

冲程与冲次配合。跳汰机的脉动强度由冲程和冲次共同决定。对于沙铬矿粗粒，推荐速度系数（冲程×冲次）在1800-2500之间。冲程过大会导致脉动水流过强，粗粒铬铁矿被抬起过高，随水流进入尾矿；冲次过高则分层时间不足，降低分选精度。

给矿浓度控制。给矿浓度以20%-28%为宜。浓度过低，矿浆流速快，颗粒分层时间不足；浓度过高，床层粘滞，重矿物沉降受阻。调节方法是通过给矿槽前的补水阀门控制。

床石管理。人工床石层（如磁铁矿、钢球或天然重矿物）对稳定分选至关重要。床石粒度应为给矿上限的2-3倍，厚度20-60mm。运行中应每班检查床石层的均匀性，发现局部缺失或堆积应及时补充和平整。床石过薄会导致重矿物穿透损失，过厚则影响脉动传导。

精矿排放控制。跳汰精矿通过排料装置定期或连续排放。排料频率应根据精矿层厚度调整，通常每30-60秒排放一次，每次排放2-5秒。排料过频会使尾矿品位升高，排料过少则精矿堆积影响分选。

五、方案对比：跳汰 vs 螺旋溜槽 vs 重介质分选

针对沙铬矿粗粒级（0.5-6mm）的分选，对比三种可选方案。

对于沙铬矿粗粒级分选，跳汰机在回收率、投资和处理量之间取得了最佳平衡。螺旋溜槽虽投资低但回收率过低，不适用于粗粒为主的原矿。重介质旋流器回收率最高，但投资大、介质损耗成本高，一般用于大型、高价值矿山。因此，沙铬矿选矿粗粒级跳汰分选是绝大多数中小型选厂的首选。

六、案例参考：四川某沙铬矿粗粒跳汰改造

四川省某沙铬矿选厂，原矿为古河床冲积砂，粒度组成中+1mm占22%，该粒级Cr2O3金属分布率高达28%。原流程为圆筒洗矿+双层筛（筛孔1mm），筛上物料直接作为尾矿丢弃，造成大量铬铁矿损失，全流程回收率仅76%。

该厂决定实施沙铬矿选矿粗粒级跳汰分选方案。在双层筛之后增加一段跳汰作业：筛上+1mm物料给入两台AM30跳汰机，冲程设定为22mm、冲次150次/分，床石为6-10mm磁铁矿，厚度35mm。跳汰精矿品位达到38%，尾矿品位1.2%，粗粒段回收率88%。跳汰精矿经小型球磨机（Φ1.2×2.4m）磨至-0.5mm后返回振动筛，与筛下细粒合并进入原螺旋溜槽-摇床系统。磨矿细度控制在-0.074mm占60%，使连生体充分解离。

改造后，全流程总回收率从76%提升至84.5%，年处理原矿12万吨，增产精矿约1350吨，精矿Cr2O3平均品位47.2%。新增跳汰及磨矿设备总投资约58万元，年运营成本增加约22万元，年增收约176万元，投资回收期约4个月。该项目还减轻了螺旋溜槽组的负荷（粗粒物料被提前分离），使螺旋溜槽回收率提升了2个百分点。

该案例证明，粗粒跳汰不仅直接回收了粗粒铬铁矿，还改善了细粒重选的环境，实现了一举两得的效果。

七、常见技术问题与对策

问题一：跳汰尾矿中可见明显黑色粗粒铬铁矿

原因通常是冲程过大或冲次过高，导致重矿物被脉动水流抬升后进入尾矿。对策：逐步减小冲程（每次2-3mm）或降低冲次（每次10-15次/分），观察尾矿变化。同时检查床石层是否均匀，若床石缺失，应补充。另外，给矿浓度过低也会使颗粒悬浮时间过长，应提高浓度至25%以上。

问题二：跳汰精矿品位偏低（<35%），产率过大

说明精矿排放过频或床石层过薄。先将排料频率降低30%-50%，每次排料时间缩短至1-2秒，观察精矿品位变化。若仍偏低，适当增加床石厚度5-10mm。也可将精矿截取位置向内移动，减少脉石混入。

问题三：跳汰机筛板堵塞或破损

筛板堵塞通常因给矿中含泥量高或筛板孔径过小。对策：在跳汰机前增加冲洗筛或脱泥斗。若筛板破损导致跑粗（粗粒进入筛下），需更换耐磨筛板，推荐聚氨酯或橡胶筛板，寿命比钢板长3-5倍。定期检查筛板，每运行200小时清理一次。

问题四：跳汰精矿中连生体含量高，影响最终精矿品位

这是粗粒跳汰的常见问题。解决方案是在跳汰精矿后增加一段磨矿-摇床再选。磨矿细度控制在不使铬铁矿过粉碎的前提下尽量解离连生体。试验表明，当磨矿细度-0.074mm占55%-65%时，摇床再选效果最佳。若连生体含量低于15%，也可直接进入摇床。

八、结论与建议

沙铬矿选矿粗粒级跳汰分选是针对+0.5mm粗粒铬铁矿的高效回收技术。采用AM30或LTA型跳汰机，配合合适的冲程、冲次、床石层和排料制度，可将粗粒段回收率提高至85%-92%，全流程总回收率提升3-8个百分点。技术经济分析表明，当粗粒级金属占有率超过15%时，增加跳汰作业的投资回收期通常在4-8个月，效益显著。

对于新建沙铬矿选厂，建议在洗矿筛分后立即进行筛析分析。若+0.5mm粒级金属占有率超过15%，应在流程中设置跳汰作业；若低于10%，可放弃粗粒跳汰，将筛上物料直接抛尾。对于已投产选厂，若尾矿中可见粗粒黑色颗粒，优先考虑增加跳汰回收段。

实施粗粒跳汰需要注意与上下游的衔接。跳汰精矿若含连生体，需配置小型磨矿设备；跳汰尾矿应经脱水筛后干排或入尾矿库；跳汰筛下细粒返回细粒重选系统，形成完整的闭路循环。

如需针对您的沙铬矿样品进行粗粒跳汰可行性试验，请提供原矿筛析数据和+0.5mm粒级的品位分析。我们将在一周内出具包含参数推荐、设备选型和投资回报分析的定制化方案。
