锆英砂选矿厂/生产线：从0到1完整设计方案

先说答案：一条完整的锆英砂选矿生产线，从原矿到成品精矿，通常经过洗矿脱泥、粗选富集、精选提纯、磁选除杂、电选分离、脱水干燥六个阶段。以处理海滨砂矿为例，原矿品位ZrO2+HfO2 1%-3%，经过重选-磁选-电选联合流程，最终精矿品位可达66%-68%，总回收率70%-85%。一条处理量20吨/小时的中型生产线，设备投资150-300万元，占地600-1000平方米，操作人员每班4-6人，投资回收期12-24个月。

建一个锆英砂选矿厂，要考虑的因素很多：原矿性质、工艺流程、设备选型、厂房布局、投资预算、环保要求。客户经常问我：我的矿适合什么流程？需要买哪些设备？厂房怎么布置？一共要花多少钱？今天把这些问题的答案一次性说清楚。

本文回答这8个问题

锆英砂选矿厂有哪些主要类型？怎么确定适合的工艺流程？
海滨砂矿和风化壳型锆矿的流程有什么区别？
一条完整的生产线包含哪些阶段和设备？
处理量20吨/小时的中型选厂需要多少台设备？
选厂需要多大的场地？设备怎么布局？
建一个选矿厂需要投资多少钱？多久能回本？
选厂需要配备哪些辅助系统和公用设施？
环评和安全生产需要注意哪些问题？

锆英砂选矿厂有哪些主要类型？怎么确定适合的工艺流程？

选矿厂的类型和工艺流程不是拍脑袋定的，要看原矿的性质。我把锆矿分成三类，每一类对应的流程都不一样。

第一类是海滨砂矿型。特点是锆英石呈单体解离状态，不需要破碎磨矿；含泥量低（<5%），不需要强力擦洗；粒级适中（0.08-0.5毫米），适合重选。这类矿最好选，回收率最高。推荐流程是：筛分脱泥→螺旋溜槽粗选→摇床精选→脱水→烘干→磁选→电选。总回收率75%-85%，精矿品位66%-68%。海南、广东、福建沿海的大部分锆砂矿属于这一类。

第二类是风化壳型锆矿。特点是锆英石表面有黏土或铁质包裹层，需要强力擦洗才能暴露出来；含泥量高（10%-30%），前段必须脱泥；粒级偏细（0.05-0.2毫米），普通螺旋溜槽效果差。推荐流程是：滚筒筛洗矿→擦洗机强力擦洗→脱泥斗脱泥→细粒螺旋溜槽粗选→离心选矿机或摇床精选→脱水烘干→磁选电选。总回收率65%-75%，精矿品位65%-67%。广西、云南的风化壳型锆矿属于这一类。

第三类是石英脉型和岩矿型。特点是原矿是大块岩石，需要破碎磨矿；锆英石嵌布在石英脉或围岩中，解离需要磨到一定细度；工艺流程比砂矿复杂，多一个破碎磨矿段。推荐流程是：颚破粗碎→圆锥破中细碎→球磨机磨矿→分级机分级→重选粗选精选→磁选电选。总回收率65%-75%，但能耗和投资比砂矿高30%-50%。江西、湖南、内蒙古的部分岩矿属于这一类。

确定工艺流程之前，一定要拿矿样做选矿试验。几十公斤的代表性矿样，送到有资质的实验室做重选、磁选、电选条件试验，确定最佳流程和参数。不做试验直接上设备，等于闭着眼睛开车。

海滨砂矿和风化壳型锆矿的流程有什么区别？

这两种矿是国内最常见的类型，我专门对比一下它们的流程差异。

洗矿脱泥段的区别。海滨砂矿含泥低，用滚筒筛加喷淋水就够了，不需要专门擦洗。风化壳型含泥高，必须加擦洗机（单轴或双轴），擦洗浓度65%-75%，时间10-20分钟，把黏土包裹层打散。擦洗后还要加脱泥斗或水力旋流器，把负0.02毫米的细泥排掉。

重选粗选段的区别。海滨砂矿粒级适中，用普通螺旋溜槽（直径900-1200毫米）即可。风化壳型粒级偏细，需要用细粒螺旋溜槽（直径600-900毫米，4-5圈，小螺距）。

精选设备的区别。海滨砂矿用摇床，能把品位从8%-15%提到55%-60%。风化壳型因为粒细，用离心选矿机的效果比摇床好，回收率更高。

风化壳型矿的回收率比海滨砂矿低5-10个百分点，精矿品位也可能低1-2个百分点。但通过精细操作和适当增加擦洗强度，可以改善。

以一个具体案例说明。海南省某海滨砂矿，原矿ZrO2+HfO2 2.2%，含泥3%，流程简化为筛分脱泥→螺旋溜槽→摇床→脱水烘干→磁选电选，总回收率82%，精矿品位67.5%。广西某风化壳型锆矿，原矿ZrO2+HfO2 1.8%，含泥18%，流程增加擦洗机和脱泥斗，螺旋溜槽换成细粒型，摇床换成离心机，总回收率71%，精矿品位66.2%。风化壳型流程多了擦洗和脱泥环节，投资高20%-30%，但能多收10-15个百分点的锆英石。

一条完整的生产线包含哪些阶段和设备？

我以处理海滨砂矿、处理量20吨/小时的中型生产线为例，把每个阶段的设备列清楚。

给料和筛分阶段。设备包括振动给料机（把原矿均匀送入筛分设备）、滚筒筛或振动筛（筛孔5-10毫米，去除大块废石和杂物）。这个阶段的任务是保证给料均匀稳定，不让大块杂物进入后段设备。

洗矿脱泥阶段。设备包括滚筒洗矿机（带高压喷淋，分散矿浆、脱除表面泥质）、水力旋流器或脱泥斗（去除负0.05毫米细泥）。这个阶段的任务是降低含泥量，减轻后续重选设备负担。

重选粗选阶段。设备包括螺旋溜槽（10-15头，普通型直径900-1200毫米，处理-0.5毫米物料）。这个阶段的任务是用最低成本抛掉70%-80%的尾矿，把品位从1%-3%提到8%-15%。

重选精选阶段。设备包括摇床（6-10台，6-S型或云锡型，处理螺旋溜槽精矿）。这个阶段的任务是把8%-15%的粗精矿提到55%-60%，同时分离出合格尾矿。

脱水和烘干阶段。设备包括脱水筛（高频脱水筛，把精矿含水率从60%-80%降到15%-20%），以及回转干燥机（把含水率降到1%以下，为后续干选做准备）。这个阶段的任务是让精矿达到磁选和电选的水分要求。

磁选除杂阶段。设备包括中场强磁选机（6000-8000高斯，去除钛铁矿）和强磁选机（10000-12000高斯，去除部分金红石）。这个阶段的任务是把TiO2含量从2%-4%降到0.5%-1.5%。

电选提纯阶段。设备包括加热装置（将精矿加热到100-110度）和双辊高压电选机（电压35-45千伏，分离锆英石和金红石）。这个阶段的任务是最终把关，把TiO2降到0.3%以下，ZrO2+HfO2提到66%-68%。

尾矿处理阶段。设备包括尾矿渣浆泵（把尾矿输送到尾矿库）和回水泵（把澄清水送回生产系统循环使用）。这个阶段的任务是尾矿排放和水的循环利用。

辅助系统包括电控系统、供排水系统、压缩空气系统、除尘系统。

处理量20吨/小时的中型选厂需要多少台设备？

直接给一台算出来的设备清单，按日处理20吨/小时（干矿量）、年处理约12万吨原矿的中型海滨砂矿选厂。

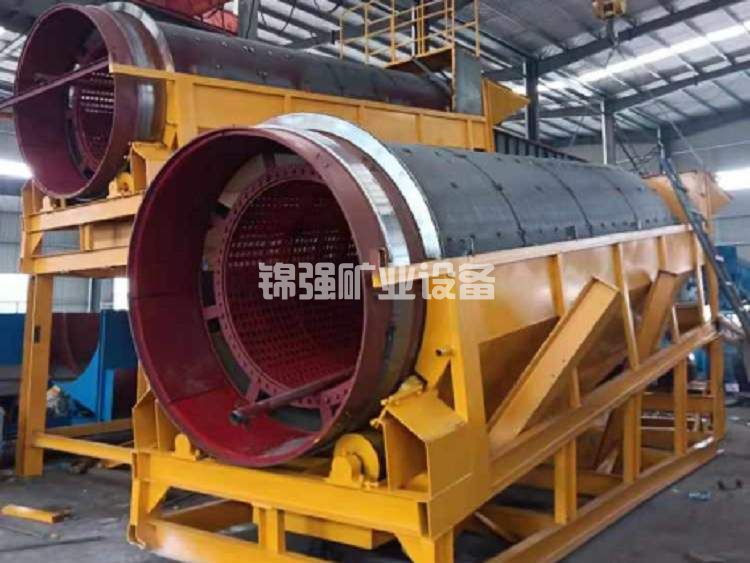

给料筛分段：振动给料机1台（GZG型，处理量30-50吨/小时），滚筒筛1台（1.5×5米，筛孔5-10毫米，处理量40-60吨/小时）。

洗矿脱泥段：滚筒洗矿机1台（1.5×6米，带喷淋），水力旋流器2-3台（直径150-250毫米）。

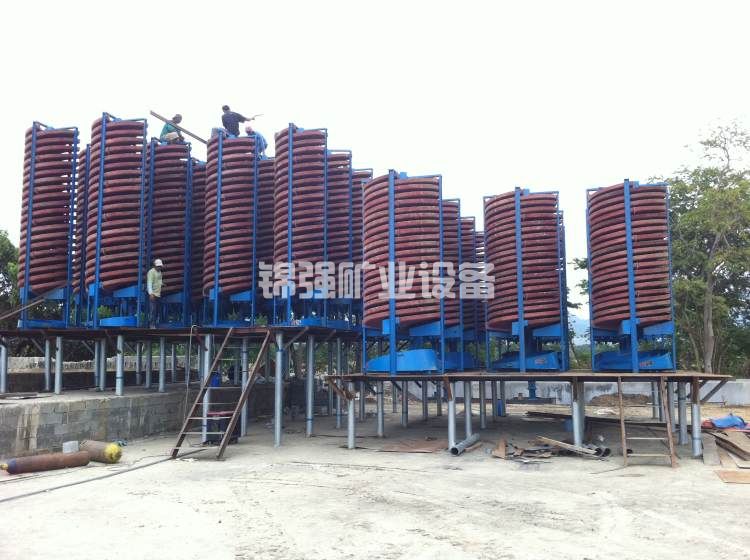

重选粗选段：螺旋溜槽12-16头（直径900-1200毫米，每头处理量1-2吨/小时），螺旋溜槽给矿分配器2-3套。12头螺旋溜槽的占地约4×5米。

重选精选段：6-S摇床8-12台（每台处理量0.5-1吨/小时），摇床给矿分配器2-3套。8台摇床占地约6×15米。

脱水干燥段：高频脱水筛2-4台（筛面2-4平方米，每台处理量5-10吨/小时），回转干燥机1台（直径1.2-1.5米，长8-12米，处理量2-4吨/小时干精矿）。干燥机需要配热风炉（燃煤或燃气）和布袋除尘器。

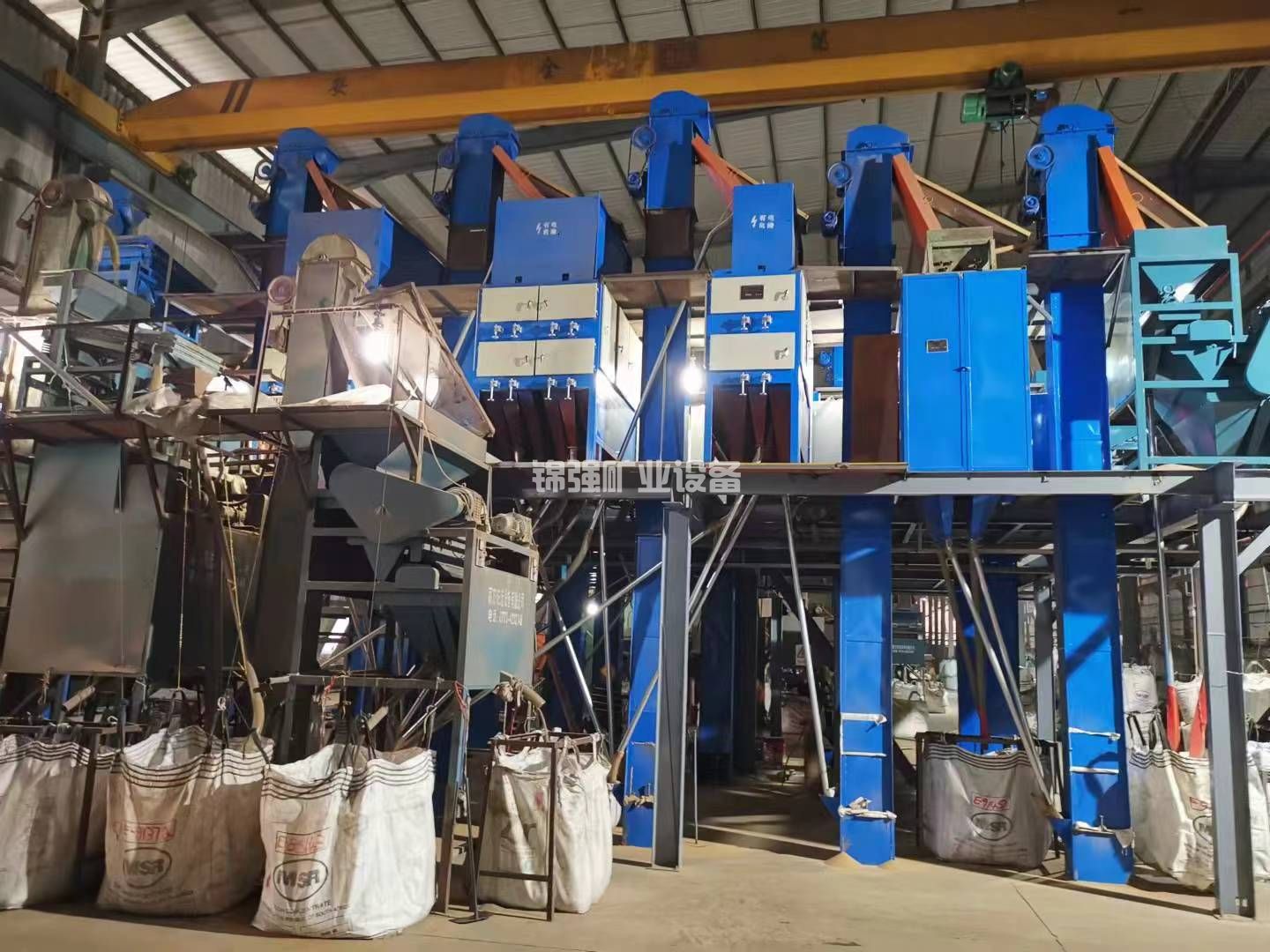

磁选除杂段：中场强磁选机2台（6000-8000高斯，处理量2-5吨/小时），强磁选机2台（10000-12000高斯，处理量1-3吨/小时）。

电选提纯段：双辊高压电选机1-2台（处理量1-2吨/小时每台），电磁加热装置配套。

尾矿处理段：尾矿渣浆泵2-4台（流量50-200立方米/小时，扬程20-40米），回水泵2台，浓密机或沉淀池根据需要配置。

输送系统：皮带输送机5-8条（宽度500-800毫米，长度5-20米），渣浆泵5-10台。

辅助设备：空压机1-2台，电控柜8-12面，操作平台和梯子若干。

选厂需要多大的场地？设备怎么布局？

场地大小取决于处理量和工艺流程。按20吨/小时的中型海滨砂矿选厂，主要区域的面积和布局建议如下。

原矿堆场占地300-500平方米，靠近给料斗布置，方便装载机喂料。给料筛分车间占地100-150平方米，布置振动给料机和滚筒筛。洗矿脱泥区占地100-150平方米，布置滚筒洗矿机和旋流器组。重选车间占地400-600平方米，这是最大的车间，需要布置12-16头螺旋溜槽和8-12台摇床。摇床需要足够的操作空间，床面之间留1.2-1.5米通道。脱水干燥车间占地150-250平方米，布置脱水筛、干燥机、热风炉、除尘器。干燥机长度8-12米，需要单独的基础和防火间距。磁选电选车间占地150-250平方米，布置磁选机、电选机、加热装置。精矿包装区占地50-100平方米，布置包装秤和码垛区。尾矿和回水系统占地200-500平方米，布置渣浆泵、浓密机或沉淀池。中控室和化验室占地50-100平方米，可以建在车间一端或二楼。

整厂总占地通常在2000-5000平方米（3-8亩）之间。如果场地紧张，可以把重选车间和磁选电选车间合并为一栋长厂房。

设备布局的基本原则是物料自流。原矿从高处进入，经过各道工序，最终产品从低处出来。这样可以减少泵送环节，节省能耗。给料斗和滚筒筛布置在最高处（+5米到+8米标高）。螺旋溜槽布置在+3米到+5米平台，利用重力给料。摇床布置在±0米地面层。精矿收集和脱水在-1米到±0米地坑。干燥机和后续设备在同一标高或略低。整个厂房的剖面设计要顺着工艺流程的自然高差。

建一个选矿厂需要投资多少钱？多久能回本？

直接给投资和收益估算。以处理量20吨/小时的海滨砂矿中型选厂为例，原矿品位ZrO2+HfO2 1.8%，回收率75%。

设备投资是最大的单项。给料筛分、洗矿脱泥设备15-30万；重选设备（螺旋溜槽+摇床）30-60万；脱水干燥设备（脱水筛+干燥机+热风炉+除尘）25-50万；磁选设备（中强+强磁）15-30万；电选设备（双辊电选+加热）10-20万；输送泵、管道、渣浆泵10-20万；电控及自动化系统8-15万。设备投资合计110-220万。

土建投资方面，厂房及基础30-80万，尾矿库及回水池20-50万，按设备投资的30%-50%估算，约50-120万。

安装及调试费用10-25万。不可预见费10-20万。总投资合计180-380万，中型规模通常控制在250-300万。

产值方面，年处理原矿12万吨（按每天20吨/小时×20小时×300天）。原矿品位1.8%，年含锆英石2160吨。回收率75%，年产精矿1620吨。精矿售价按市场价8000-12000元/吨计算，年产值1300-1900万元。

运行成本方面，电费（全厂功率250-400千瓦，电价0.7元/度）约50-80万元/年。人工（每班4-5人，三班倒，加管理人员共15-18人，人均年薪6-8万）约90-140万元/年。备件和维修（衬板、筛网、叶轮等，按设备投资5%-8%）约10-15万元/年。燃料费（烘干用煤或天然气）约20-40万元/年。管理费用和销售费用20-30万元/年。总运行成本约200-300万元/年。

年利润=产值1300-1900万减去运行成本200-300万，约1000-1600万。投资回收期=总投资250-300万除以年利润，约2-4个月。如果精矿售价取8000元/吨低值，回收期约3-6个月。如果原矿品位更低或者回收率偏低，回收期可能会延长到12-18个月。总体来说，锆英砂选矿厂的投资回报率在行业内是比较高的。

选厂需要配备哪些辅助系统和公用设施？

除了选矿设备，辅助系统是选厂能不能正常运转的关键。

供水系统是用水大户。选厂总用水量通常是处理量的3-8倍，20吨/小时生产线约需600-1600吨/小时循环水。设备包括清水泵和回水泵、供水管网、水处理和沉淀池。需要工艺用水的设备有滚筒洗矿机、螺旋溜槽、摇床、脱水筛、渣浆泵密封等。建议设置循环水系统，水的重复利用率达到80%-90%，每天补充新水量为总用水量的10%-20%。

供电系统方面，选厂总装机容量300-500千伏安。需要设置变压器（根据当地供电条件选型）、配电柜、电缆桥架和电缆、备用发电机（可选，建议配置）。供电可靠性很重要，突然停电会导致管道堵塞、渣浆泵倒灌等次生问题。关键设备（如干燥机风机、渣浆泵）建议配置变频器。

压缩空气系统主要为电选机的气喷阀、布袋除尘器反吹、仪表气动阀门提供气源。需要配置空压机（11-22千瓦，风冷或水冷），储气罐（1-2立方米），冷冻式干燥机和过滤器（保证气源干燥洁净）。

除尘系统是环保的硬性要求。干燥机和热风炉的烟气和粉尘需要处理，常用旋风除尘器加布袋除尘器两级除尘，出口粉尘浓度达到当地环保标准（通常30-80毫克/立方米）。包装和输送点的扬尘可以采用单机除尘器或集尘罩加主管道集中处理。

排尾矿系统需要把尾矿输送到尾矿库或干排场地，包括尾矿渣浆泵、尾矿管道、尾矿库或压滤干排系统。选厂内还需设置化验室，配备快速水分测定仪、振筛机、小型摇床、高温炉、天平、紫外分光光度计等设备，用来检测精矿品位和水分。

环评和安全生产需要注意哪些问题？

建选矿厂绕不开环评和安评，提前做好准备可以省很多麻烦。

环保方面的重点有几个。废气主要来自干燥机的热风炉烟气和粉尘。需要配套除尘设施（布袋除尘），达到排放标准。废水主要是尾矿浆和精矿脱水产生的废水，要求全部循环使用，零排放或达标排放。设置足够容量的沉淀池或浓密机，保证废水澄清后回用。尾矿堆放需要建尾矿库，或采用尾矿干排技术。环评报告要报环保部门审批，拿到批复才能动工。项目建成后还要做环保验收。

安全生产方面，选厂的主要风险有：机械伤害（皮带机、破碎机、干燥机的转运部位需加防护罩）、粉尘和噪音（密闭和隔音措施）、电气安全（接地保护、漏电保护）、高处坠落（操作平台设护栏）、高温烫伤（干燥机和热风炉周边设警示和保温层）。安全“三同时”要求安全设施与主体工程同时设计、同时施工、同时投入使用。要做安全预评价、安全设施设计、安全验收评价。

职业卫生方面，粉尘防护要配除尘设施和员工防尘口罩。噪音防护要给强噪音设备加隔音罩，操作工配耳塞。高温防护在干燥机岗位要加强通风和隔热。建议建厂前就咨询当地环保和应急管理部门，了解具体要求，避免走弯路。

客户最常追问的3个细节

第一个追问：建选厂需要办哪些手续？

主要包括立项备案（向当地发改委或工信局申请）、环评审批（向生态环境局申请）、土地手续（建设用地规划许可证、土地使用证）、安评和职业卫生评价（向应急管理局申请）、取水许可（向水利局申请），如果是矿山配套选厂还需要采矿许可证。各地要求有差异，建议请一家咨询公司代办，节省时间和精力。

第二个追问：选厂建设周期多长？

项目建设通常需要6-12个月。其中设计阶段1-2个月，土建施工2-4个月，设备采购和加工2-4个月（可和土建并行），设备安装1-2个月，调试和试生产1-2个月。如果购买成套预装设备、利用现有厂房，可以压缩到3-6个月。

第三个追问：可以买二手设备吗？

可以，但要谨慎。螺旋溜槽、摇床、皮带机这些设备没有易损件可以买二手，磁选机、电选机、干燥机、渣浆泵因为磨损大、精度要求高，不建议买二手。买二手设备时，要检查关键部件的磨损程度，现场试机确认性能，确认厂家还能提供配件和技术支持。总价不到新设备的5-6折才有意义。

一句话记住核心

锆英砂选矿厂/生产线的核心是“重选抛尾富集+磁选除钛铁+电选分金红石”三段联合流程。海滨砂矿流程短、投资低、回收率75%-85%；风化壳矿需加擦洗脱泥、换细粒设备，投资高20%-30%、回收率低5-10个百分点。一条20吨/小时的中型生产线，设备投资150-250万，总占地3-8亩，操作人员每班4-6人，投资回收期6-12个月。建厂前必须做选矿试验定流程，建厂时留足循环水池和尾矿库，环评安评要提前做——这三个坑踩不得。

有其他问题？把你的原矿类型、品位、处理量、场地条件发过来，24小时内给你针对性建厂方案和设备清单。
