立即获取先说答案：成套锆矿重-磁-电联合设备是把重选、磁选、电选三种选矿方法集成在一个系统中，从原矿到最终精矿一次走完。这套流程的典型配置是：重选（螺旋溜槽+摇床）负责抛尾和富集，把品位从1%-3%提到55%-60%；磁选（中场强+强磁）负责去除钛铁矿和金红石；电选（高压辊式电选机）负责最后把关，把锆英石和金红石彻底分开。一条完整的联合生产线处理量5-50吨/小时，最终锆英砂精矿品位可达66%-68%，回收率75%-85%。重选抛掉80%的尾矿，磁选去掉磁性杂质，电选做最后提纯——三剑合璧，缺一不可。
但客户经常问我：为什么不能只用重选？磁选和电选哪个在前哪个在后？整套设备投资多大？今天把这些问题的答案一次性说清楚。
锆矿为什么需要重-磁-电联合？一种方法不够吗？
联合流程的标准配置是什么？设备怎么排列？
重选段用哪些设备？螺旋溜槽和摇床怎么分工？
磁选段怎么配置？中场强和强磁各有什么用？
电选段为什么放在最后？电压和温度要多少？
整个流程的回收率和精矿品位能做到多少？
一套联合设备投资多少钱？占地面积多大？
联合流程适合所有类型的锆矿吗？
很多客户问：我听说有的矿只用重选就能出产品，为什么我的不行？我直接说：那是因为人家的矿好、客户要求低。大部分锆矿和大部分客户，一种方法根本不够。
只靠重选的局限很明显。重选靠比重差分离，锆英石比重4.6-4.7，石英2.6-2.7，金红石4.2-4.3，钛铁矿4.5-5.0。重选能把石英等轻矿物抛掉，从1%-3%富集到55%-60%，没问题。但金红石和钛铁矿的比重和锆英石太接近，重选分不开。所以只靠重选出来的锆英砂精矿，钛铁矿加金红石的含量通常在3%-8%，达不到陶瓷级要求。
只靠磁选的局限也很大。磁选能吸走钛铁矿（强磁性），也能吸走一部分金红石（弱磁性），但对石英、独居石等非磁性杂质毫无办法。而且重选不做的话，原矿里95%都是轻矿物，磁选机根本处理不过来。
只靠电选的局限更明显。电选要求物料干燥、加热，直接处理原矿成本太高。而且电选对粒级有要求（0.1-0.5毫米），原矿里有大量粗粒和细粉，不经过重选分级根本没法电选。
三种方法各有长短。重选擅长“抛尾”——用最低成本甩掉80%以上的轻矿物，把品位拉到55%-60%。磁选擅长“除铁”——去掉钛铁矿和部分金红石，把钛含量降下来。电选擅长“精分”——把重选和磁选都分不开的金红石从锆英石里“电”出去，把品位再拉高2-3个百分点。重选打基础、磁选除主要杂质、电选做最后提纯，三剑合璧才能出顶级产品。
广东省某选厂原来只用重选（螺旋溜槽加摇床），精矿品位ZrO2+HfO2 63.5%，TiO2 3.2%，只能卖普通陶瓷级，每吨6000元。加了磁选和电选后，精矿品位升到67.2%，TiO2降到0.25%，达到高级陶瓷和焊条级标准，每吨卖到12000元。同样一吨砂，价格翻了一倍。
一条标准的锆矿重-磁-电联合生产线，设备按以下顺序排列。
第一段是给料和筛分。振动给料机把原矿均匀送入滚筒筛或振动筛，筛孔0.5-1毫米，筛掉大块废石和杂物。筛下物进入下一段。
第二段是重选粗选。用螺旋溜槽（普通型或细粒型）处理筛下物料，一次粗选可抛掉70%-80%的尾矿，把品位从1%-3%富集到8%-15%。螺旋溜槽不耗电、处理量大，是做粗选的最佳选择。
第三段是重选精选。用摇床处理螺旋溜槽的精矿，把品位从8%-15%提升到55%-60%。摇床的分选精度高，能把连生体和残留的轻矿物进一步分离。摇床出来的中矿返回螺旋溜槽再选，尾矿直接排走。
第四段是脱水。用脱水筛或沉淀池把摇床精矿的含水率从60%-80%降到15%-20%，为后续干选做准备。
第五段是烘干。用回转干燥机把精矿烘干到含水率小于1%，温度控制在80-120度。烘干是磁选和电选的必要前提。
第六段是磁选除铁。先过中场强磁选机（6000-8000高斯）去除钛铁矿等强磁性矿物。再过强磁选机（10000-12000高斯）去除部分金红石。磁选后的精矿TiO2含量可降到0.5%-1.5%。
第七段是加热。用电选机自带的加热装置或单独加热炉，把精矿加热到100-110度，保证电选效果。
第八段是电选分离。用双辊高压电选机（电压35-45千伏）处理加热后的精矿。导体产品（金红石）弹走，非导体产品（锆英石）留下。电选后的锆英砂精矿TiO2含量可降到0.3%以下，ZrO2+HfO2达到66%-68%。
第九段是包装。精矿冷却后用定量包装秤装袋。
这套流程从头到尾，原矿进去，成品出来。中间不需要人工搬运物料，全部靠皮带机和渣浆泵输送。
重选段是整个联合流程的“减负”环节。它的任务是用最低的成本把大量尾矿抛掉，为后面的磁选和电选创造条件。
螺旋溜槽负责粗选。处理量最大，每台每小时1-3吨（干矿量），不耗电。一次粗选可以把品位从1%-3%提到8%-15%，同时抛掉70%-80%的尾矿。粗选通常用4-8台螺旋溜槽并联，根据处理量确定台数。粗选段可以只做一次粗选，也可以做一粗一扫两级。扫选的尾矿品位更低，可以进一步降低损失。
摇床负责精选。处理量小，每台每小时0.5-1.5吨，但分选精度高。能把8%-15%的粗精矿提到55%-60%，同时把残留的石英、长石等轻矿物和连生体分出去。摇床出来的精矿品位高、质量好，是出高品位产品的关键。一台螺旋溜槽的精矿，需要2-4台摇床来处理。摇床的尾矿和中矿可以返回螺旋溜槽再选。

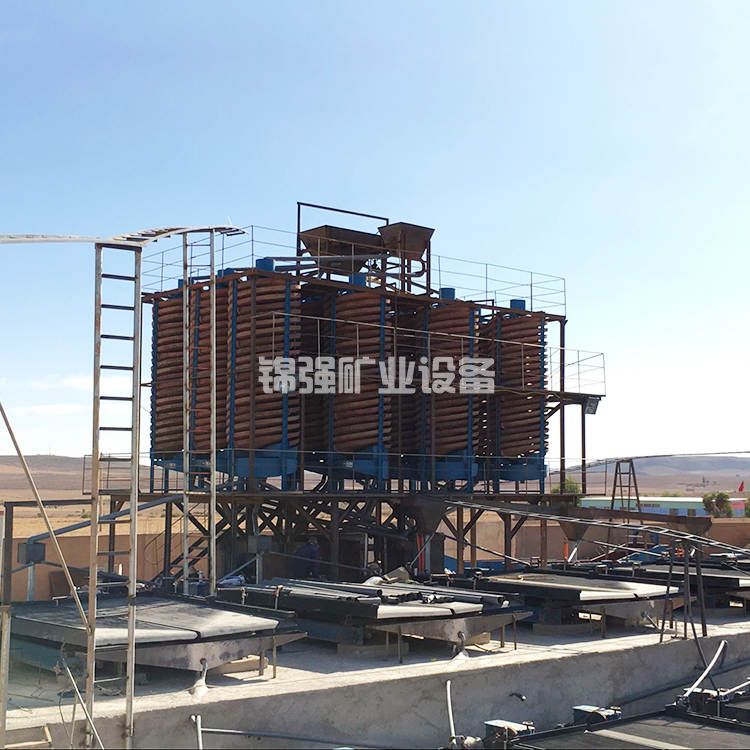

螺旋溜槽和摇床的配合关系是：螺旋溜槽做大产量粗选，快速减量；摇床做小产量精选，保证品位。没有螺旋溜槽，直接上摇床处理原矿，需要几十上百台摇床，厂房和投资都受不了。没有摇床，只靠螺旋溜槽，品位只能到15%-40%，达不到最终产品要求。
海南省某选厂日处理原矿500吨，重选段配置了20台螺旋溜槽（粗选）+8台螺旋溜槽（扫选）+16台摇床（精选）。螺旋溜槽把原矿从2.5%富集到12%，抛掉75%的尾矿；摇床把12%的精矿提到58%。整个重选段的电耗不到全厂的10%，但完成了80%以上的富集工作。
磁选段的任务是去除钛铁矿和金红石。它的位置在烘干之后、电选之前。
中场强磁选机（6000-8000高斯）负责去除钛铁矿。钛铁矿是强磁性矿物，在这个场强下几乎全部被吸走。钛铁矿不去掉，会干扰后面的电选——钛铁矿的导电性和金红石接近，在电选里会混入金红石产品，造成锆英砂里钛含量偏高。中场强磁选后，精矿中的TiO2含量可从2%-4%降到1%-2%。
强磁选机（10000-12000高斯）负责去除部分金红石。金红石是弱磁性矿物，需要更高的场强才能有效吸附。这一步能去掉50%-70%的金红石，进一步降低TiO2含量。强磁选后，精矿中的TiO2含量可降到0.5%-1.5%。
磁选段的配置有两种方案。经济型配置只用一台10000高斯左右的磁选机，同时除钛铁矿和部分金红石，投资低但金红石去除率只有40%-60%。标准型配置先用6000-8000高斯除钛铁矿，再用11000-12000高斯除金红石，投资高20%-30%，但金红石去除率可达70%-85%。高端型配置在两级磁选基础上再加一级磁选，或者用高梯度磁选机，金红石去除率可达90%以上。
磁选和电选的分工要清楚。磁选的主要目标是钛铁矿，顺带去掉一部分金红石。电选的主要目标是金红石，把磁选没去掉的那部分彻底分离。两者是接力关系，不是替代关系。
福建省某选厂的磁选段配置了两台磁选机：第一台7000高斯，第二台12000高斯。实测数据：磁选前TiO2 2.8%，第一台磁选后降到1.5%，第二台磁选后降到0.7%。剩下的0.7%金红石交给电选处理，最终精矿TiO2降到0.2%。
电选段是整个流程的最后一道把关工序，放在最后有其道理。
放在最后的原因是电选对物料要求最高。要求物料干燥（含水率<1%），要求加热到100-110度，要求粒级均匀（0.1-0.5毫米），要求已经去过铁。这些条件只有到了流程末尾才能满足。如果把电选放在前面，前段的重选和磁选都没做，物料里80%以上是废石，电选机根本处理不过来。而且大量废石也要加热干燥，能耗高得离谱。
标准电选参数如下。电压35-45千伏（双辊型常用35-40千伏），从35千伏开始调。温度100-110度，过低分选效果差，过高能耗大、设备烫。滚筒转速100-300转/分钟，根据粒级和产量调整。电极距20-40毫米，厂家预设好一般不动。
电选段通常配置1-2台双辊电选机。处理量1-3吨/小时每台。一次电选可以把TiO2从0.5%-1.5%降到0.2%-0.5%。如果要求TiO2<0.2%，可以做两次电选（一粗一精）。
锆英石和金红石在电选中的走向是这样的。金红石是导体，获得电荷后迅速传走，被离心力甩出，落入导体产品斗（可作为金红石副产品出售）。锆英石是非导体，电荷传不走，被吸附在辊筒表面，被毛刷刷下，落入非导体产品斗（这是你要的锆英砂精矿）。连生体或中等导电性矿物落入中矿斗，可返回再选。
广西某选厂的实测数据：给矿TiO2 0.85%，ZrO2+HfO2 65.3%。一次电选（电压38千伏，温度105度）后，精矿TiO2 0.22%，ZrO2+HfO2 67.1%，金红石去除率74%。客户对结果满意，没有再上第二级电选。
直接给数据，按不同原矿品位的典型结果。
原矿品位ZrO2+HfO2 1%-2%、TiO2 0.5%-1.5%。重选精矿品位55%-60%、回收率75%-85%；磁选后TiO2降到0.5%-1.0%、锆回收率90%-95%；电选后TiO2降到0.2%-0.4%、锆回收率85%-92%。全流程总回收率70%-80%，最终精矿ZrO2+HfO2 66%-68%。
原矿品位ZrO2+HfO2 2%-3%、TiO2 1%-2%。重选精矿品位58%-62%、回收率80%-88%；磁选后TiO2降到0.4%-0.8%、锆回收率92%-96%；电选后TiO2降到0.15%-0.3%、锆回收率88%-94%。全流程总回收率75%-85%，最终精矿ZrO2+HfO2 67%-68.5%。
原矿品位更高的数据更漂亮。回收率受原矿中锆英石的嵌布粒度和解离度影响。解离好、粒度适中的矿，回收率可以做高。细粒多、连生体多的矿，回收率会低一些。
海南省某选厂的实际生产数据（月平均值）：原矿品位ZrO2+HfO2 1.8%，TiO2 0.9%。重选段回收率78%（精矿品位56%），磁选段锆回收率93%（TiO2降到0.6%），电选段锆回收率90%（TiO2降到0.21%）。全流程总回收率78%×93%×90%=65%。最终精矿ZrO2+HfO2 67.3%，TiO2 0.21%。客户对这个结果很满意。
直接给投资和占地参考。不同处理量和配置差异很大。
处理量5-10吨/小时的小型生产线。给料筛分+螺旋溜槽（4-6头）+摇床（4-6台）+脱水筛+烘干机（1-2吨/小时）+磁选机（1-2台）+电选机（1台单辊）。投资60-120万元。占地200-300平方米。
处理量10-25吨/小时的中型生产线。给料筛分+螺旋溜槽（8-12头）+摇床（8-12台）+脱水筛+烘干机（3-5吨/小时）+磁选机（2-3台）+电选机（1-2台双辊）。投资120-250万元。占地400-600平方米。
处理量25-50吨/小时的大型生产线。给料筛分+螺旋溜槽（16-24头）+摇床（16-24台）+脱水筛+烘干机（5-10吨/小时）+磁选机（3-4台）+电选机（2-4台双辊）。投资250-500万元。占地800-1200平方米。
以上为设备投资，不含土建、安装、电气、环保设施。土建费用通常为设备投资的30%-50%。系统运行功率100-400千瓦。操作人员每班3-5人。
投资回收期通常12-24个月。产值方面，日处理原矿200吨，品位1.5%，回收率70%，年产精矿约700吨。按精矿售价10000元/吨，年产值700万。扣除电费、人工、药剂、备件、折旧等成本，年利润约300-500万。设备投资200万，回收期6-10个月。
山东省某客户投资180万建了一条处理量15吨/小时的生产线，运行一年后算账：年产锆英砂精矿850吨，销售收入935万，运行成本（电费+人工+备件+折旧）约420万，净利润515万。不到5个月就收回了设备投资。
不是所有锆矿都适合这套流程。适合的条件有以下几个。
适合的矿种包括：海滨砂矿型锆矿（粒级适中、解离好、含泥少），这套流程效果最好，回收率可做到75%-85%。风化壳型锆矿（粒级偏细、含泥高），需要在前端加擦洗和脱泥，流程更长，回收率65%-75%。石英脉型锆矿（块状矿石），需要先破碎磨矿，投资更高，回收率70%-80%。
不太适合的矿种有：细粒浸染型锆矿（锆英石微细粒均匀分布），重选回收率低，可能需要浮选辅助。高泥高水分的风化矿，前处理投资大，需要评估经济性。含放射性矿物超标的矿，产品受限，需要额外处理。
不适合的矿可以调整流程。细粒矿把重选段的普通螺旋溜槽换成细粒螺旋溜槽，增加离心选矿机。高泥矿在重选前增加洗矿和擦洗脱泥工序。粗粒块矿在重选前增加破碎磨矿工序。
核心判断标准是看锆英石的嵌布特征和粒度。能做重选的矿（比重差大、解离好）就适合这套流程。不能做重选的矿（嵌布细、比重差小）可能需要浮选或其他方法。
云南省某客户拿来一种细粒浸染型锆矿，锆英石粒度0.02-0.05毫米，均匀分布在石英基质中。做重选试验，回收率只有35%。我们评估后认为不适合重-磁-电联合流程，建议考虑浮选或者先细磨再重选。虽然没做成这笔生意，但客户认可我们的专业判断。
第一个追问：可以用干式磁选代替湿式磁选吗？
可以但一般不推荐。干式磁选需要物料完全干燥（含水率<1%），而湿式磁选可以在脱水后直接进行（含水率15%-20%）。干式磁选省去了烘干到1%再加水调浆的麻烦，但干选对细粉的回收率不如湿选。大部分锆矿选厂用湿式磁选，因为重选后的精矿本来就是湿的。
第二个追问：电选出来的金红石副产品有利用价值吗？
有。电选出来的导体产品（金红石含量通常在60%-80%）可以作为金红石粗精矿出售，或者进一步提纯。金红石的价格比锆英砂还高（TiO2>90%的金红石精矿售价可达8000-12000元/吨）。但需要注意的是，电选出来的导体产品里可能混有钛铁矿，需要再磁选分离。
第三个追问：可以跳过摇床，直接用螺旋溜槽加磁选电选吗？
可以，但精矿品位会低一些。螺旋溜槽的精矿品位通常在15%-40%，直接进磁选电选，磁选和电选的负荷会大很多，而且最终品位可能只能到62%-64%。如果客户对品位要求不高（比如普通陶瓷用），可以跳过摇床节省投资。如果要做高级陶瓷或焊条级，摇床是必须的。
成套锆矿重-磁-电联合设备把重选、磁选、电选三种方法集成在一条线上——重选（螺旋溜槽+摇床）抛尾富集，把品位从1%-3%提到55%-60%；磁选（中场强+强磁）去除钛铁矿和部分金红石；电选（高压辊式）最后把关，把金红石从锆英石里“电”出去，最终精矿ZrO2+HfO2 66%-68%，TiO2<0.3%，总回收率70%-85%。螺旋溜槽做粗选减量、摇床做精选提品位、磁选除钛铁、电选分金红石——四道工序环环相扣，缺一不可。投资120-250万（中型线），12-24个月回本，是锆矿选厂最成熟、最可靠的工艺路线。
有其他问题？把你的原矿品位、粒级分布、处理量要求、目标产品等级发过来，24小时内给你针对性联合工艺流程方案和设备清单。
