铬铁矿选矿生产线处理量提升改造方案：突破瓶颈，增产增效

铬铁矿选矿生产线运行一段时间后，很多选厂都会面临处理量达不到设计能力、或者市场需求增长需要扩产的情况。直接新建一条生产线投资大、周期长，而对现有生产线进行改造提升处理量，往往是用较低成本实现增产目标的有效途径。改造的关键在于找到制约处理量的瓶颈环节，用最小的投入撬动最大的产能提升。本文从实际改造案例出发，系统梳理铬铁矿选矿生产线处理量提升的常见瓶颈、改造方案和实施步骤。

处理量不足的常见瓶颈诊断

处理量上不去，通常不是所有环节都不行，而是某个或某几个环节卡住了。找准瓶颈是改造的第一步。

给料系统瓶颈
原矿仓下料口尺寸偏小、给料机能力不足，或者给料机与破碎机能力不匹配，导致破碎机经常“等料”。表现为破碎机电流偏低、给料机开到最大仍无法满足破碎机需求。

破碎系统瓶颈
粗碎、中碎、细碎三者能力不匹配，常见的是细碎圆锥破能力不足。表现为振动筛上物料堆积、细碎圆锥破经常过载跳闸、闭路循环负荷过高（超过300%）。

磨矿系统瓶颈
磨矿是大多数选厂处理量提升的最大障碍。球磨机处理能力不足时，表现为分级溢流细度达不到要求、返砂比异常高（超过400%）、磨机电流持续偏高。

分级系统瓶颈
螺旋分级机或旋流器分级效率低，合格粒级没有及时分离，导致大量已解离的细粒物料返回磨机再磨，形成无效循环。

选别系统瓶颈
螺旋溜槽或摇床数量不足，矿浆来不及处理，只能开大给料量导致分选效果恶化。表现为精矿品位下降、尾矿品位升高。

脱水系统瓶颈
精矿脱水能力不足会反过来限制前段处理量，因为精矿池满了必须降产。这是容易被忽视的瓶颈。

瓶颈的判断方法

定量判断比凭经验估测更可靠。以下推荐几种简单有效的瓶颈诊断方法。

设备负荷率检测
连续一周记录各主要设备的运行电流，与额定电流对比。负荷率超过90%的设备是潜在瓶颈，持续满负荷运行的设备就是明确的瓶颈。

破碎系统：检查圆锥破碎机运
行电流，额定电流的75%-85%为正常，持续超过90%说明能力不足。
球磨系统：磨机电流与装球量和填充率有关，但在稳定给料下电流偏高说明磨机过载。
分级系统：检查分级溢流中粗粒含量，若+200目含量超过15%，分级效率偏低。

物料堆积点观察
生产线上的物料堆积是最直观的瓶颈指示。

细碎后振动筛：筛面是否长期有积料？筛上物厚度是否超过设计值？
磨机给料：粉矿仓出料是否顺畅？磨机给料皮带是否有间断性亏料？
分级返砂：螺旋分级机返砂是否过大，导致球磨机给料端返料？

粒度和品位监测
处理量提升后，如果产品质量下降，说明瓶颈在选别段或磨矿段；如果产品质量正常但处理量上不去，说明瓶颈在破碎或给料段。

改造方案一：破碎系统扩能改造

破碎系统处理量不足时，优先考虑细碎段和筛分段的改造，因为粗碎和中碎通常有余量。

细碎圆锥破能力提升
很多选厂的细碎圆锥破选型偏小，是破碎段的首要瓶颈。改造方案有两种。

更换更大规格圆锥破：将PYD-1200更换为PYD-1750或同级别液压圆锥破，处理能力从40-55吨/小时提升到80-110吨/小时。投资约60-90万元，改造周期15-20天。

增加一台细碎圆锥破并联：在原细碎破旁边增加一台同规格设备，两台并联运行。这种方式可以不停产改造，先安装第二台，安装完成后两台同时运行。投资约50-70万元（含土建），处理能力翻倍。

振动筛能力提升
细碎能力提升后，振动筛往往成为新瓶颈。

增加筛分面积：将单层筛更换为双层筛，或增加一台筛分机并联。双层筛的筛分效率高于单层筛，同等面积下处理能力可提升20%-30%。

筛网优化：将编织筛网更换为聚氨酯筛网，开孔率提高10%-15%，且不易堵孔。筛孔尺寸适当放大，闭路循环可接受稍粗的筛下物（如从10mm放大到12-15mm），磨矿段相应调整。放大1-2mm可提升筛分能力15%-25%。

预筛分改造
在物料进入细碎前增加预筛分，提前分离合格粒级，可降低细碎负荷20%-30%。

在振动筛前增加一台单层筛或采用双层筛的上层作为预筛分，小于12mm的物料直接进入粉矿仓，大于12mm的才进入细碎。这种“先筛后碎”的方式可以显著降低细碎循环负荷。

改造效果：破碎系统处理能力从50吨/小时提升到70-80吨/小时，投资约80-150万元，改造周期20-30天。

改造方案二：磨矿系统能力提升

磨矿段是处理量提升最常见的瓶颈，也是最难改造的环节。方案选择需要权衡投资和效果。

方案A：增加预磨或细碎
在球磨机前增加一台细碎机或高压辊磨机，将入磨粒度从12mm降到5-6mm。入磨粒度每降低2-3mm，球磨机处理能力可提升8%-12%。

投资约60-100万元（增加一台高压辊磨机或超细碎机），改造周期15-20天，磨机能力提升15%-25%。这是投资产出比较高的方案。

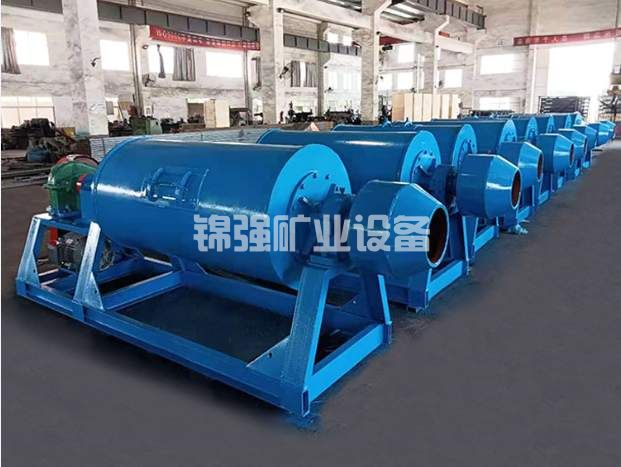

方案B：更换更大规格球磨机
将现有球磨机更换为更大一号的设备。例如MQG-2430（处理能力25-35吨/小时）更换为MQG-2736（处理能力35-50吨/小时）。

这种方式效果最明显，但投资大、周期长。新磨机投资120-180万元，土建基础需重新施工，停产时间20-30天，总投入180-250万元。适合处理量需要大幅提升（超过30%）的情况。

方案C：增加一台球磨机并联
在原磨机旁边增加一台同规格或稍小的球磨机，两台并联运行。原有磨机继续使用，新磨机投产后总处理量叠加。

投资约100-150万元（含分级设备和土建），改造周期25-35天，处理能力增加80%-100%。这种方式可以实现不停产过渡：先安装新磨机和分级机，安装完成后新旧同时运行。

方案D：磨机内部改造
不更换磨机，通过内部改造提升效率。

调整钢球配比：增加小球比例（如将Φ100mm球比例降低，增加Φ60mm和Φ40mm球），提高细磨效率。处理量可提升5%-10%，投资仅几万元。

优化衬板形式：将波形衬板更换为提升衬板或角螺旋衬板，提高研磨效率。处理量可提升8%-12%，投资约8-12万元。

增加旋流器分级：用旋流器组替代螺旋分级机，分级效率提高10%-15%，返砂比降低，磨机有效处理能力提升。投资15-25万元。

磨矿系统改造选型建议

改造方案三：分级系统优化

分级效率低会严重限制磨机处理能力。优化分级往往是投入最小、见效最快的改造。

螺旋分级机改造
调整溢流堰高度：降低溢流堰可使溢流细度变细，但处理能力下降；升高溢流堰可提高处理能力，但溢流变粗。需要根据磨矿细度要求找到最佳位置。

增加洗涤水：在分级机中部增加洗涤水管，稀释矿浆降低粘度，提高分级效率。投资不足1万元，分级效率可提升5%-10%。

更换磨损叶片：螺旋叶片磨损后返砂能力下降，应及时更换。新叶片可使返砂量恢复设计值。

旋流器替代方案
用旋流器组替代螺旋分级机，是分级系统升级的有效方式。

旋流器分级效率比螺旋分级机高10-15个百分点，溢流细度更稳定，返砂浓度更高（75%以上），有利于磨机效率提升。

投资约15-25万元（含给料泵和控制系统），改造周期7-10天，磨机处理能力提升10%-15%。

分级系统改造后，要相应调整球磨机的给料量和钢球配比，才能发挥最佳效果。

改造方案四：选别系统配套升级

处理量提升后，选别系统的负荷也会增加。如果不相应升级，精矿品位和回收率会下降。

螺旋溜槽增加数量
螺旋溜槽是处理量弹性较大的设备，适当增加给料量仍能保持一定的分选效果。但当处理量超过设计值30%以上时，建议增加螺旋溜槽数量。

以小时处理量从50吨提升到70吨为例，原先10台螺旋溜槽的单台负荷从5吨/小时增加到7吨/小时，处于高负荷区。增加2-4台，将单台负荷降到5-6吨/小时，分选效果有保障。

每台螺旋溜槽投资约0.8-1.2万元，增加4台约4-5万元。这是选别系统改造中性价比最高的投入。

摇床优化调整
摇床的处理能力相对固定，处理量增加后容易出现精矿品位下降。

应对方案有两种。一是增加摇床数量，每台摇床投资约1.5-2万元，增加2-4台约3-8万元。二是调整摇床操作参数，减小给矿量单台负荷，通过增加精选段数来保证品位，但会增加工艺流程的复杂性。

磁选机能力匹配
湿式磁选机的处理能力按矿浆量计算。处理量提升后，需要校核磁选机的矿浆通过能力和磁选效率。

矿浆量计算公式：矿浆量（m³/h）=干矿量（t/h）×（1+水矿比）/矿浆密度。处理量提升30%，矿浆量约增加30%。如果原有磁选机负荷率已超过80%，建议增加1台并联运行，或更换更大规格的磁选机。

每台CTB-1024磁选机投资约5-8万元，更换更大规格的差价约3-5万元。

改造方案五：脱水系统能力匹配

精矿脱水能力不足会造成“前通后堵”，精矿池满了整条线都得停下来。

浓缩机能力校核
浓缩机的处理能力按固体通量计算。处理量提升后，进入浓缩机的干矿量增加，需要的浓缩面积相应增加。

如果原有浓缩机偏小，可采取的措施包括：添加絮凝剂提高沉降速度（吨矿成本增加0.5-1元），或者在浓缩机进料管添加稀释水降低浓度。若仍不满足，需增加一台小型浓缩机或更换更大直径设备。

过滤机能力匹配
过滤机是脱水段的薄弱环节。处理量提升30%，过滤面积也应相应增加30%左右。

改造方案：增加一台小型过滤机并联运行，或更换同一系列中过滤面积更大的型号。陶瓷过滤机可以增加陶瓷膜片数量来提高过滤能力，投资相对较小。

完整改造案例

福建省某铬铁矿选厂，原设计日处理500吨（年15万吨），运行三年后市场需求增加，计划提升到日处理700吨（年21万吨），提升幅度40%。

原配置：PE-600×900颚破+PYB-1200中碎+PYD-1200细碎+MQG-2430球磨机+10台螺旋溜槽+6台摇床+2台磁选机+PG-39过滤机。

瓶颈诊断：

• 细碎圆锥破负荷率95%，是破碎段瓶颈

• 球磨机负荷率92%，溢流细度-200目仅55%

• 螺旋溜槽单台给料6.5吨/小时，分带变差

• 过滤机满负荷运行，精矿水分偏高

改造方案：

• 细碎圆锥破更换为PYD-1750，投资78万元

• 球磨机更换衬板为提升衬板，调整钢球配比，投资12万元

• 增加一台旋流器组替代螺旋分级机，投资22万元

• 增加4台螺旋溜槽（总数14台），投资5万元

• 增加一台PG-18过滤机并联，投资18万元

总投资：135万元。停产改造时间：12天（分期改造，利用春节检修）。

改造效果：

• 日处理量从500吨提升到680吨

• 精矿品位从43.5%微降到42.8%，仍在销售标准内

• 回收率从76%降到73%，损失可控

• 吨矿电耗从28度降到25度（新设备效率更高）

投资回收期：按年增产精矿约2400吨、精矿价格900元/吨计算，年增收约216万元，投资回收期约7.5个月。

分步改造实施建议

对于处理量提升改造，建议分步实施，每一步验证效果后再推进下一步，避免盲目投资。

第一步（投资10-30万元）

• 调整钢球配比和装球量

• 振动筛筛网更换为聚氨酯筛网

• 分级机增加洗涤水

• 给料系统调整优化

预期效果：处理量提升5%-10%

第二步（投资30-80万元）

• 入磨前增加预细碎或预筛分

• 旋流器替代螺旋分级机

• 增加少量螺旋溜槽或摇床

预期效果：处理量提升15%-25%

第三步（投资80-200万元）

• 细碎圆锥破更换或增加

• 球磨机内部改造或增加小型预磨机

• 增加磁选机或过滤机

预期效果：处理量提升30%-50%

大多数选厂完成第一步和第二步即可满足20%-30%的增产需求，只有大幅扩产才需要进入第三步。

改造成本与效益概算

以日处理量从500吨提升到650吨（提升30%）为标准，各类改造方案的成本和效益参考如下。

破碎段改造：投资80-120万元，能力提升20%-35%。年增产精矿约1800-2700吨（按原矿品位12%计），年增收约160-240万元。

磨矿段改造：投资40-150万元，能力提升15%-50%。年增产精矿约900-4000吨，年增收约80-360万元。不同方案差异较大，建议优先选择入磨前细碎或磨机内部改造。

分级段改造：投资15-25万元，能力提升10%-15%。年增产精矿约600-900吨，年增收约55-80万元。这是投资产出比最高的改造方向。

选别段改造：投资10-30万元，保障改造后品位不下降。按避免品位下降2个百分点计算，精矿售价每吨提高约50-80元，年增收约30-60万元。

脱水段改造：投资15-25万元，消除后段瓶颈。不直接产生增收，但保障前段改造效果能够释放。

整线综合改造：投资100-180万元，能力提升30%-40%。年增产精矿约2000-3000吨，年增收约180-270万元，投资回收期6-10个月。

改造前的准备工作

改造不是拍脑袋决定的，充分的准备工作可以提高改造成功率。

数据收集
改造前至少收集一个月的运行数据，包括各设备电流、处理量、产品粒度、精矿品位、回收率。这有助于准确定位瓶颈和设定改造目标。

选矿试验
如果磨矿细度或入磨粒度需要调整，建议先做小型试验，确定新的最佳磨矿参数和选别条件。避免凭经验猜测导致改造效果不理想。

设备考察
对于计划更换或新增的设备，考察同类型选厂的使用情况。同类矿山、同类设备的数据比厂家样本更有参考价值。

停产计划改造
尽可能利用计划性检修期间进行改造，减少停产损失。大型改造项目分期实施，将停产时间分散到多个检修期。

总结

铬铁矿选矿生产线处理量提升改造，核心是找准瓶颈、精准投入。破碎段瓶颈优先升级细碎圆锥破和振动筛，磨矿段瓶颈优先考虑入磨前细碎和分级优化，选别段瓶颈通过增加螺旋溜槽数量解决，脱水段瓶颈不能忽视。

改造的黄金法则是：分步实施、验证效果、逐步推进。先用最小投入解决最明显的瓶颈，用改造产生的增量收益支持后续投入。大多数选厂通过20-50万元的低成本改造，可以实现15%-25%的处理量提升。对于40%以上的大幅扩产，需要100-200万元的综合改造投入，但投资回收期通常在6-12个月，依然是极具性价比的选择。

改造成功的标志不是处理量数字的上升，而是在处理量提升的同时，精矿品位和回收率没有明显下降。两者兼顾，才是真正成功的改造。
