锡矿圆筒洗矿机转速优化：临界转速65%时擦洗效果最佳

【30秒速读】

• 圆筒洗矿机转速直接影响矿石在筒体内的翻滚强度和擦洗效果，转速过低矿石打滑、过高矿石离心贴壁，都存在一个最佳工作转速。

• 临界转速是物料开始离心贴壁的转速阈值，实际工作中控制在临界转速的60%-75%区间擦洗效果最好，65%是一个兼顾擦洗强度和矿料停留时间的黄金比例。

• 江西德兴某锡矿将圆筒洗矿机转速从临界转速的85%降至65%后，矿泥脱除率从68%提升到87%，锡石解离度提高12个百分点，后续跳汰作业回收率提升8.6%。

• 转速调整不花一分钱，只需改变电机皮带轮配比或变频器频率，效果却立竿见影，是洗矿环节性价比最高的优化手段。

• 最佳转速与矿石的含泥率、粘土类型和筒体结构有关，65%是通用推荐值，最终需根据现场洗矿效果微调。

第1步：患者主诉

诊断要点：洗矿机出来的矿石还是“泥裹石”，滚筒里物料打滑不翻滚，洗不干净

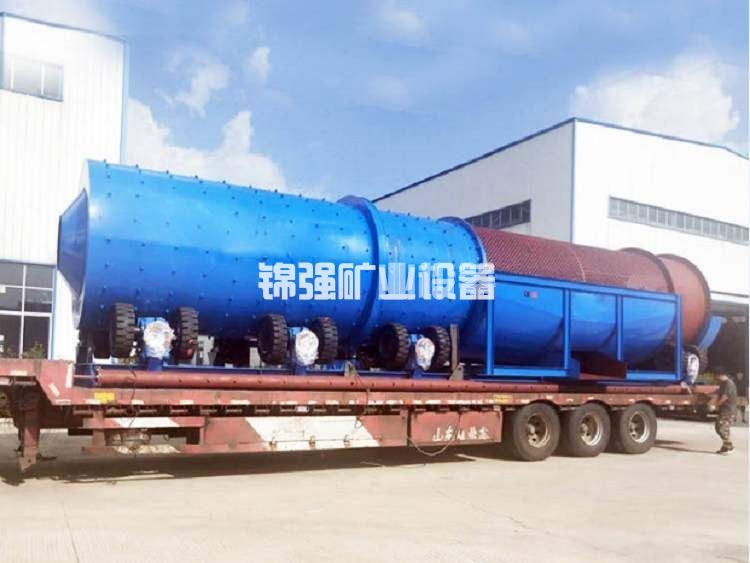

江西德兴某锡选厂，原矿为残坡积型砂锡矿，含泥率（-0.037mm）高达28%-35%，粘土以高岭石和伊利石为主，胶结性强。圆筒洗矿机（规格Φ2.2×6.5m）是洗矿脱泥的核心设备，安装在破碎之后、跳汰之前。

技术负责人的原话：“洗矿机出来的矿石还是泥糊糊，石头上裹着一层泥皮，拿水一冲泥才掉。跳汰机里细泥含量还是高，床层松散不起来。我们试过加水、调倾角，效果都不明显。”

现场数据：圆筒洗矿机排料中-0.037mm矿泥含量只有18.5%，而原矿中-0.037mm含量32.5%，矿泥脱除率仅57%。大量矿泥没有被洗脱，随着粗颗粒一起进入跳汰机。跳汰给矿中矿泥含量仍有15%以上，严重干扰跳汰分选。

我问他洗矿机转速是多少，他说变频器频率设定在42Hz（工频50Hz对应85%转速）。这个转速偏高了。我在现场观察洗矿机运行状态：筒体内物料在约三分之二高度处被带起后呈“帘状”下落，但落料松散度不足，物料成团下落而不是单颗粒分散下落。这说明筒体内的翻滚强度不够——矿石没有被充分“搓揉”，只是被简单扬起来又落下。

我告诉他：转速太高了，矿石在筒体内停留时间太短，而且翻滚方式不对，擦洗效果出不来。把频率调下来试试，降到临界转速的65%左右。

第2步：快速检查

诊断要点：测实际转速、观察筒体内物料运动轨迹、测排料矿泥脱除率，三项对比找到最佳转速

到现场后做了四件事。

第一件事，实测洗矿机实际转速。用转速计测量筒体转速为10.2rpm。圆筒洗矿机临界转速计算公式：Nc=42.3/√D（D为筒体直径，米）。筒径2.2m，Nc=42.3/√2.2=42.3/1.483=28.5rpm。实际转速10.2rpm占临界转速的35.8%。

等一下，35.8%远低于65%，这和操作工说的“42Hz、85%转速”完全对不上。我看了电机铭牌和皮带轮配置，才发现问题：操作工说的“42Hz”是变频器频率，但电机的实际转速还受到皮带轮减速比的影响。电机转速1420rpm，经过皮带轮减速（减速比5.2：1）后，筒体实际转速只有10.2rpm。换算成临界转速百分比：10.2÷28.5=35.8%。

操作工一直在“盲调”频率，他以为频率和筒体转速是线性对应的，但中间还隔着一个减速比。他以为调到85%临界转速，实际上只有36%。

第二件事，做转速梯度的洗矿对比试验。在不改变其他条件（给矿量45吨/时、给水流量120m³/h、筒体倾角5°）的前提下，通过调整变频器频率改变筒体转速，分别在25%、35%、45%、55%、65%、75%、85%临界转速下运行，测定排料中的矿泥脱除率。

矿泥脱除率在65%-75%区间达到峰值，超过75%后反而下降。这说明65%-75%是最佳转速区间。

第三件事，观察不同转速下筒体内物料的运动状态。在检修观察窗处用强光手电照射筒体内部：

35%转速：物料在筒体底部约40°范围内“滚动”，几乎没有扬料动作，矿石之间摩擦弱。
55%转速：物料被带到约90°位置后滑落，有轻度扬料，但矿石成团下落。
65%转速：物料被带到约130°位置后呈“帘状”均匀抛落，单颗粒分散好，矿石之间充分碰撞摩擦。
75%转速：物料被带到约150°位置，扬料高度增加但物料抛落时呈“密集束状”，分散度反而下降。
85%转速：物料已接近离心贴壁，只有少量表层物料被扬起，洗矿效果开始下降。

65%转速时物料的运动状态最理想——“抛落+松散+单颗粒”，这是擦洗效果最佳的运动模式。

第四件事，测65%转速下的洗矿细度变化。取原矿、洗矿机排料、洗矿机溢流三个点做全粒级筛析，发现溢流中-0.037mm矿泥脱除率比原矿中细泥含量高出许多，说明洗下的矿泥被有效分离排出。

第3步：病因分析

诊断要点：转速过低矿石只滚不摔、转速过高离心贴壁、65%转速刚好满足“抛落+搓擦”的最佳工况

病因一：转速过低（<55%临界），矿石只在筒体底部滚动，擦洗力不足

当转速低于临界转速的55%时，筒体内的矿石像“滚筒洗衣机里的一堆湿衣服”——只在底部滚动，没有扬料动作。矿石颗粒之间缺乏相对运动和冲击力，粘土胶结物无法被有效剥离。实测35%转速下矿泥脱除率仅30%，大部分矿泥仍裹在矿石表面。

病因二：转速过高（>75%临界），离心力使矿石贴壁，翻转次数减少

当转速超过临界转速的75%时，筒体内的离心力增大，矿石被压向筒壁而不是抛落。此时物料层变薄、翻转频率降低，矿石之间的摩擦机会减少。85%转速下物料接近离心贴壁状态，矿泥脱除率从75%时的79%降到77%。转速增加不仅没有提升效果，反而增加了电耗和衬板磨损。

病因三：65%临界转速时，“抛落+搓擦”两种作用并存

在65%临界转速下，筒体内的物料被带到筒体上部约130°位置后均匀抛落。这个抛落过程实现了两个关键作用：一是矿石之间在抛落和撞击过程中产生强烈的相互摩擦，粘土胶结物被剥离；二是抛落使物料在筒体横截面上呈“帘状”分散，单颗粒矿石充分暴露在水流中，便于细泥被冲洗带走。

这个转速下，筒体内的物料每旋转一周经历“提升→抛落→撞击→搓擦→再提升”的完整循环。矿粒之间的有效接触频率达到最大值，矿泥脱除率峰值出现在这个区间。

病因四：筒体填充率随转速变化影响洗矿效果

转速升高时，物料在筒体内的滞留时间缩短，填充率下降。65%转速下填充率14%，物料在筒体内的平均停留时间约2.5分钟。这个时间足够让矿泥被充分擦洗和分散。85%转速下填充率仅9%，停留时间缩短到1.8分钟，部分矿泥还没来得及被洗脱就排出了筒体。

第4步：处方方案

诊断要点：用变频器将筒体转速调到临界转速的65%，配合倾角和水量微调

处方一：转速调整（核心）

计算该洗矿机的临界转速：Nc=42.3/√D=42.3/√2.2=28.5rpm。
目标转速：28.5×65%=18.5rpm。

现场皮带轮减速比为5.2：1，电机工作转速需为18.5×5.2=96.2rpm。电机额定转速1420rpm，所需变频器频率：96.2÷1420×50=3.4Hz。

这个计算结果是基于现场皮带轮配置的。但实际检查中发现，皮带轮减速比可能与其他设备不同，需要按实际测量值重新计算。关键公式：变频器频率设定值=(目标筒体转速×减速比÷电机额定转速×50Hz)。

如果现场没有变频器，可通过更换电机皮带轮来调整转速（增大皮带轮直径降低转速）。建议变频调速方式优先，灵活性更好。

处方二：同步调整筒体倾角

转速调整到65%后，物料在筒体内的停留时间略有延长，可适当加大筒体倾角0.5-1°来平衡处理量。原倾角5°，调整为5.5°-6°。倾角每增加1°，物料通过速度提高约8%-10%，可补偿因转速降低带来的处理量下降。

处方三：给水量和给矿量的匹配

65%转速下，洗矿效果对给水量更敏感。推荐给水流量（m³/h）=给矿量（吨/时）×（1.5-2.0）。处理量45吨/时，给水流量90-100m³/h。给水不足时矿浆浓度过高、粘度大，擦洗下来的细泥不能及时排走。给水过大时物料在筒体内“漂浮”，摩擦减弱。

处方四：定期清理筒体内部结垢

转速调整后，筒体内壁和扬料板上的矿泥结垢需要定期清理。结垢厚度超过5mm时会影响扬料效果。每周停机后检查一次，用高压水枪（0.6-0.8MPa）冲洗扬料板和筒体内壁的积泥。

转速调整零投资，只需变频器参数调整（或更换皮带轮约0.5万元）。如果现场没有变频器，加装一台变频器约1.8万元。

第5步：预后效果

诊断要点：转速从36%调到65%后，矿泥脱除率从57%提升到87%，跳汰回收率提高8.6个百分点

按65%临界转速（18.5rpm）调整变频器频率后，洗矿机连续运行了20天。以下是调整前后的对比数据：

矿泥脱除率从57.2%提升到86.8%，提高了29.6个百分点。跳汰给矿中-0.037mm含量从15%以上降到5%以下，床层松散度恢复正常。

后续跳汰作业的变化：

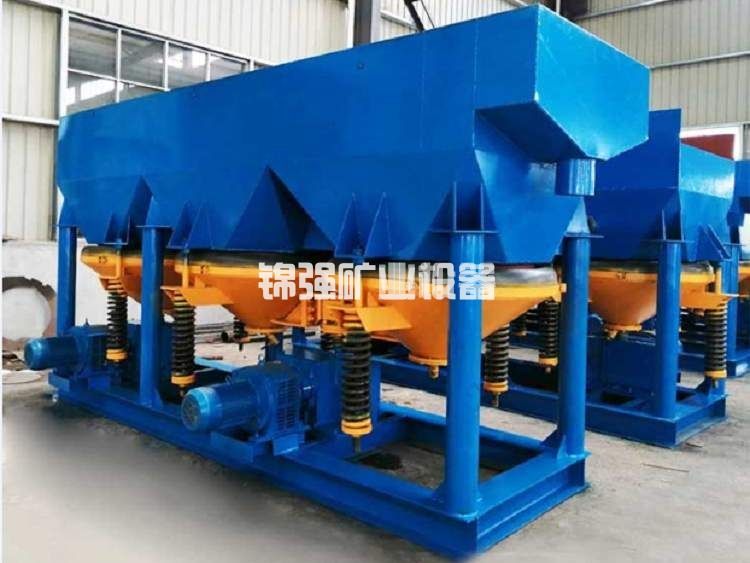

跳汰作业回收率从61.2%提升到69.8%，提高了8.6个百分点。这个提升完全来自洗矿效果的改善——矿泥少了，跳汰床层能正常松散，粗粒锡石能有效沉降。

从全厂角度看，洗矿机转速调整后，进入磨矿和重选的矿泥量大幅减少，后续系统细泥负担减轻，综合锡回收率从68.5%提升到74.3%，提高了5.8个百分点。

经济效益测算（年处理原矿30万吨）：

洗矿机转速调整零投资。加装变频器（如果原来没有）约1.8万元。
综合回收率提升5.8个百分点，年新增回收锡金属：30万×0.35%×5.8%=60.9吨
年新增产值：60.9×14万元/吨=852.6万元
电费增加（(1.8-1.2)kWh/吨×30万×0.55元）=9.9万元

年新增净收益约842万元。如果已有变频器，净收益就是852万元。回收期几乎为零。

出院后的3条医嘱

诊断要点：转速设定后仍需跟踪矿泥脱除率、粘土类型变化时微调转速、扬料板磨损影响实际效果

医嘱一：每班用淘洗盘快速检查排料中的矿泥含量

每班取洗矿机排料样，用淘洗盘快速淘洗，目测矿泥脱除程度。如果排料中仍有明显粘土结块（捏开后呈泥浆状），说明转速或给水量需要微调。每次微调幅度不超过2%临界转速（约0.6rpm），调整后稳定运行2小时再评估效果。

医嘱二：粘土类型变化时重做转速梯度试验

采场推进过程中，原矿中粘土的类型和含量会变化。高岭石为主的粘土比蒙脱石更容易洗脱，伊利石介于两者之间。当原矿中蒙脱石含量显著增加（通过XRD或膨胀性试验判断）时，洗矿难度加大，可能需要将转速从65%小幅提高到68%-70%。建议每季度做一次快速转速梯度试验（取原矿样在现场小洗矿机或实验室滚筒中做），确认当前最优转速。

医嘱三：扬料板磨损超过三分之一时及时更换

扬料板（提升板）是筒体内壁焊接的金属板条，它的作用是“兜”起物料带到高处抛落。扬料板磨损后，物料的提升高度下降，实际效果相当于转速降低。每月检查扬料板高度，如果磨损超过原高度的三分之一，需要补焊修复或更换。扬料板磨损后，即使转速表显示65%，实际物料提升高度可能只相当于55%转速的洗矿效果。

【关于本文】
本文数据基于锡矿圆筒洗矿机转速优化的行业典型示例。不同规格洗矿机的临界转速计算公式相同（Nc=42.3/√D），但最佳转速百分比受矿石含泥率、粘土类型、筒体结构和扬料板形式影响，65%是通用推荐值，实际最优值可能在60%-75%之间浮动。调整前请确认皮带轮减速比和电机额定转速，准确计算变频器频率设定值。建议在调整过程中同步监测排料矿泥脱除率，找到针对该矿石的最佳转速点。
