先说结论：500吨/日选厂设计的三条主线

500吨/日是个分水岭。低于这个规模，设备可以相对随意布置，甚至能用“土法”解决物料输送。超过这个规模，必须按照工业标准设计：皮带廊、矿浆管道、自动化仪表、环保设施一样不能少。

一套完整的500吨/日金矿石选厂设计，遵循三条主线：
工艺主线：矿石从粗碎到最终产品，每一步的粒度、浓度、流量都要计算到小数点后两位。
设备主线：每一台设备的规格、台数、备用系数、功率、接口尺寸必须匹配。
建筑主线：厂房高度、吊车吨位、检修通道、排水坡度、防腐蚀处理缺一不可。

江西德兴某500吨/日选厂的设计案例：原矿品位2.8g/t，采用“三段破碎+两段磨矿+重选+浮选”流程。从破土动工到试生产用了8个月，投产后第三天就达到设计产能，月平均回收率91.2%。下面用这个案例贯穿全文。

第一步：工艺路线怎么定？先看矿石“底牌”

500吨/日的规模不适合“拍脑袋”定工艺。必须在设计前完成：

• 矿石工艺矿物学研究（金的赋存状态、粒度分布、嵌布特征）

• 可选性试验（磨矿细度曲线、浮选速度、浸出条件）

• 半工业试验（连续72小时运行，验证指标稳定性）

常见金矿石的推荐工艺路线：

氧化矿（金粒度0.01-0.1mm，无干扰元素）：三段破碎+一段磨矿+重选+炭浸法（CIL）。该工艺回收率最高可达92-95%。

硫化矿（金包裹于黄铁矿、毒砂中）：三段破碎+两段磨矿+重选+浮选（金精矿品位30-80g/t）+ 尾矿再选。总回收率88-92%。

混合矿（部分氧化、部分硫化）：浮选+浮选尾矿氰化，或者重选+浮选+氰化联合。流程复杂，但能“吃干榨净”。

含碳金矿：浮选+焙烧+氰化，或加药抑制碳。500吨/日规模上焙烧炉投资较大（约800-1200万），需要慎重评估。

赞比亚铜带省一家选厂处理含碳金矿，原设计采用直接浮选，回收率仅68%。改为焙烧+氰化后回收率提到86%，但焙烧系统增加了约35%的投资。

如果你手里没有试验报告，停下来，先做试验。没有数据的设计是盲人摸象。

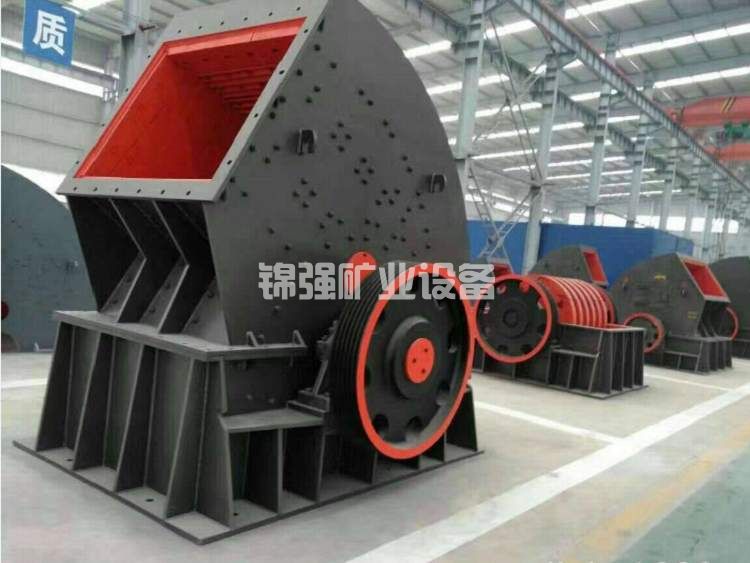

第二步：破碎段设计——三段破碎是标准答案

500吨/日的破碎段，三段一闭路是行业标配。为什么要三段？两段破碎的产品粒度通常只能到20-30mm，对于大型球磨机来说还是太粗。三段可以把粒度压到10mm以下，磨机处理量提升15-20%。

设计参数（以中等硬度矿石为例）：

• 原矿最大粒度：≤600mm

• 破碎最终产品粒度：≤10mm（P80）

• 破碎系统处理能力：≥550吨/天（留10%余量）

• 年运行天数：330天，每天两班破碎（每班8小时）

设备选型：

设计细节：

• 粗碎车间设在地下（-6.0m标高），矿车直接卸入颚破。板式给料机将矿石均匀送入颚破，同时筛出小于80mm的细料直接走旁路，减少破碎负荷。

• 中碎和细碎布置在同一厂房，圆锥破上方设缓冲矿仓（容积80m³）。振动筛为双层重型筛，上层筛上物（>20mm）返回细碎，中层（10-20mm）进入细碎或直接进粉矿仓，下层筛下（<10mm）进入粉矿仓。

• 粉矿仓底设6个卸料口，配备6台皮带给矿机（变频控制），保证球磨机连续均匀给料。

金句：破碎段不是越碎越好，每多碎1mm，磨机电耗下降约2%，但破碎电耗上升0.5%。破碎到10mm比破碎到15mm，综合能耗低8-10%。

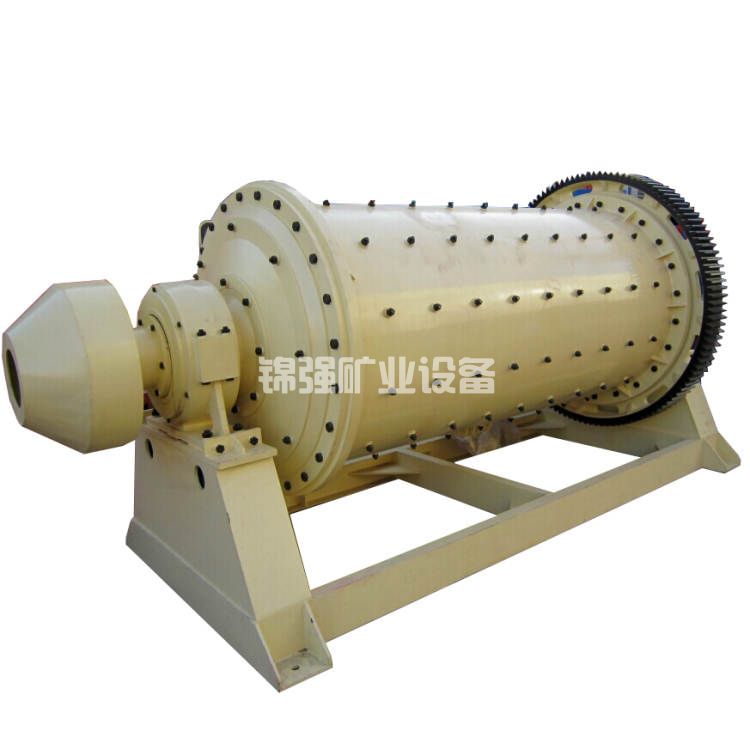

第三步：磨矿段设计——两段磨矿还是单段？

500吨/日的规模，大部分矿石可以用单段磨矿（一台球磨机）。但如果矿石硬度高（功指数>18）或者要求细度-200目>85%，建议用两段磨矿。

方案A：单段闭路磨矿

• 设备：MQG3236球磨机（直径3.2m，长度3.6m），装机功率560kW，处理能力20-25吨/小时。配一组水力旋流器（FX350×4，4台并联）。

• 优点：流程简单，投资低（球磨机约65万）。缺点：磨矿细度上限-200目80%左右。

方案B：两段磨矿（推荐用于硫化矿）

• 一段：MQG2736球磨机（功率400kW），与旋流器组闭路，产品细度-200目60%

• 二段：MQY2740溢流型球磨机（功率400kW），与旋流器组闭路，最终细度-200目85-90%

• 优点：细度高、过粉碎少、适合浮选。缺点：投资高约40%。

设计数据（以江西德兴案例，功指数15，单段方案）：

• 球磨机规格：MQG3236，筒体转速17.5rpm

• 钢球装载量：62吨（初装），配比：Φ120占25%，Φ100占40%，Φ80占35%

• 旋流器：FX350-GT×4，给矿压力0.08-0.12MPa，溢流细度-200目78-82%

• 磨矿浓度：78-82%

• 处理量：21.5吨/小时（24小时连续运转）

两个细节：

1. 旋流器给矿泵必须用耐磨渣浆泵，叶轮材质为高铬铸铁或橡胶。一台渣浆泵寿命约3000-5000小时，必须配备用泵（一用一备）。

2. 磨机衬板推荐用橡胶衬板或磁性衬板，比高锰钢衬板轻40%，更换时间缩短一半，但价格高30%。综合比较，橡胶衬板在全生命周期内更划算。



第四步：选别段设计——根据工艺选设备

以最常见的硫化矿浮选工艺为例。江西德兴的500吨/日选厂处理硫化金矿，原矿品位2.8g/t，采用“一次粗选、两次扫选、两次精选”的浮选流程。

浮选作业设计参数：

• 矿浆浓度：粗选30-33%，扫选28-30%，精选20-25%

• 矿浆pH：8.5-9.5（用石灰调节）

• 药剂制度：丁基黄药80-120g/t，2号油20-30g/t，硫酸铜50-80g/t（硫化矿活化剂）

• 浮选时间：粗选6-8分钟，扫选每段5-6分钟，精选每段4-5分钟

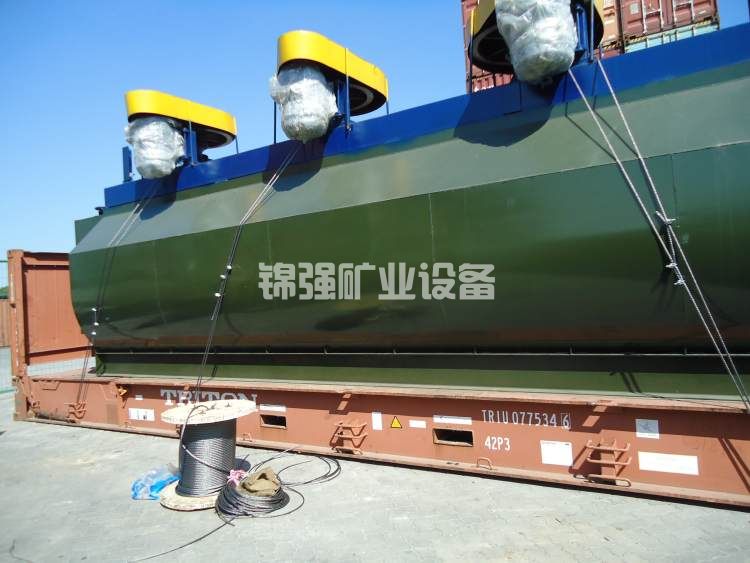

浮选机选型（充气式+自吸式组合）：

为什么这样搭配？ KYF型充气式浮选机充气量大、能耗低，但需要外部鼓风机且不能自吸矿浆。XCF型可以自吸，适合作为中矿返回的扫选槽。两者的组合是目前大型浮选机的主流配置。

浮选效果： 金精矿产率约4-6%，精矿品位35-50g/t，尾矿品位0.25-0.35g/t，浮选段回收率86-90%。

如果矿石中含有粗粒金（>0.1mm），需要在磨矿分级回路中插入跳汰机。通常在球磨机排矿或旋流器底流处安装一台JT-5跳汰机（面积5m²），提前回收粗粒金，避免过磨和流失。

第五步：脱水与精矿处理

500吨/日选厂的浮选金精矿量约为25-30吨/天（干重）。需要浓缩、过滤两段脱水。

浓缩机： NZ-15（直径15m）中心传动浓缩机，处理精矿浆量约600-800m³/天，底流浓度55-60%。
过滤设备： TT-24陶瓷过滤机（过滤面积24m²），滤饼含水率10-12%，滤液清澈可直接回用。

尾矿处理： 500吨/日的尾矿量约470-475吨/天。现代设计必须考虑尾矿干排或回填。推荐配置：

• 尾矿浓缩机 NZ-20（直径20m），底流浓度50-55%

• 压滤机 XMZ500/1500（过滤面积500m²），3台（两用一备），滤饼含水率18-22%

• 干排尾矿可用皮带输送至尾矿库或回填采空区

注意： 如果采用氰化工艺，尾矿需要先经过“破氰”处理（加次氯酸钠或二氧化硫空气法），达标后才能脱水排放。

第六步：总图布置——让矿浆“自己走路”

500吨/日选厂的总平面布置，核心原则是“利用地形高差，实现矿浆自流”。理想的高差：原矿仓标高+20m，破碎车间+15m，粉矿仓+10m，磨浮车间±0m，脱水车间-5m，尾矿处理-8m。

各车间面积参考：

• 粗碎车间：12m×9m，高度10m（含地下部分）

• 中细碎车间：15m×12m，高度12m

• 粉矿仓：直径10m，高度15m（仓体+支架）

• 磨浮车间：30m×18m，高度12m（需设10t吊车）

• 脱水车间：18m×12m，高度9m

• 药剂仓库：12m×8m

• 变配电室：12m×6m

• 化验室及办公楼：15m×10m

厂区道路： 满足30t卡车进出，宽度≥6m，转弯半径≥12m。

赞比亚铜带省某选厂因为粗碎车间标高设计低了2米，导致矿浆自流坡度不够，不得不多增加两台砂泵，每年多耗电18万度。这是一个典型的“省了土建费、赔了运行费”的教训。

第七步：自动化与控制——500吨/日必须上系统

500吨/日的规模，人工操作已经不可行。至少要实现以下自动化控制：

DCS系统（集散控制系统）控制点：

• 破碎机电流、排矿口间隙、皮带流量

• 球磨机轴瓦温度、电流、给矿量（变频控制）

• 旋流器给矿压力、浓度、流量

• 浮选机液位（自动调节）、充气量、药剂添加量（变频计量泵）

• 浓缩机底流浓度、扭矩

• 全厂视频监控

预算： 一套60-80个控制点的DCS系统，硬件+软件+安装调试约60-100万元。每年可降低人工成本30-40万元，减少药剂消耗8-12%，电耗下降5-8%。通常1-2年收回投资。

一张表看懂：500吨/日选厂主要设备清单及投资估算

以下为硫化矿“破碎-磨矿-浮选-脱水”方案，设备投资（含电控）估算：

注：设备投资约770-800万元。土建及安装约600-800万元（具体取决于地质条件和当地造价）。总投资约1400-1600万元（不含矿山开拓、尾矿库、外部供电线路）。

设计中的三个“不妥协”

不妥协一：检修通道与吊车

球磨机筒体更换衬板需要抽出全部钢球，吊车起重量至少10t。浮选机叶轮更换也需要吊装空间。很多设计为了省几米厂房宽度，把检修通道压缩到1米以下，结果是检修时要用葫芦拉，效率低还不安全。标准：主通道≥2m，设备间距≥1.5m，吊钩覆盖所有需要检修的设备。

不妥协二：防腐与耐磨

矿浆中的硫化物、氰化物、酸碱性对设备和管道有强腐蚀。所有接触矿浆的管道建议用超高分子量聚乙烯管（UHMWPE）或衬胶钢管，虽然比普通钢管贵2-3倍，但寿命从1年延长到5-8年。搅拌槽和浮选机槽体内壁做玻璃钢防腐或衬胶。

不妥协三：环保设施

尾矿干排系统不是可选项，是必选项。破氰池、在线监测、事故池的容积必须按规范设计。赞比亚某选厂因为尾矿库泄漏被罚款200万美元，教训深刻。

设计流程怎么走？五步法

1. 可行性研究阶段（1-2个月）：完成矿石试验、工艺方案比较、投资估算、经济评价。

2. 初步设计阶段（2-3个月）：确定工艺流程、设备选型、总图布置、建筑结构方案、环保安全专篇。

3. 施工图设计阶段（3-4个月）：各专业详细图纸（工艺、土建、电气、给排水、自动化）。

4. 设备采购与制造（3-6个月）：长周期设备（球磨机、圆锥破）提前订货。

5. 安装调试（3-4个月）：设备安装、管道连接、单机试车、联动试车、负荷试车。

总周期：12-18个月（从立项到投产）。

总结：500吨/日选厂设计的五个要点

一、工艺定生死。 没有试验报告就不要画图。拿到矿石可选性数据后，用软件做物料平衡计算，所有流量、浓度、粒度都要闭环。

二、设备要“大马拉小车”。 破碎机、球磨机、浮选机选型时留10-20%的余量，应对矿石性质波动。比设计处理量高10%的设备，价格只高5%，但能保证长期达产。

三、自流是最高级的输送方式。 充分利用地形高差，减少砂泵数量和扬程。每减少一台15kW砂泵，一年省电约10万度。

四、自动化省人不省钱，但省人就是省钱。 500吨/日选厂若全手动操作，需要约30人/班。上了DCS系统后减到12人/班，每年人工成本减少约200万。

五、环保不妥协。 尾矿干排、破氰、防渗、在线监测不仅要设计到位，还要预留扩建接口。环保标准只会越来越严。
