大型红土铬矿选矿厂工艺设计

年产百万吨级红土铬矿选厂：工艺设计的五个核心命题

大型红土铬矿选矿厂，通常指日处理原矿2000吨以上、年处理60万吨以上的生产线。这类选厂服务的矿山储量通常超过500万吨，开采年限在8-10年以上。工艺设计的优劣直接决定选厂未来十年的运营成本和回收指标——设计阶段的一个决策失误，可能在投产后的每一天都在“流血”。

大型选厂的工艺设计不同于中小型线的简单放大。物料流量增大后，设备之间的匹配、中间缓冲能力、浆体输送距离、检修通道宽度、自动化控制水平都需要重新定义。一条日处理3000吨的线与一条日处理500吨的线，虽然工艺流程相似，但设计逻辑完全不同。

下面从工艺路线选择、物料平衡、设备选型、车间布置、自动化控制、辅助系统六个维度，完整阐述大型红土铬矿选矿厂的工艺设计要点。

一、工艺路线选择：先定性，再定量

红土铬矿选矿的主流工艺已经高度成熟：洗矿—筛分—重选—脱水。但在大型选厂设计中，工艺路线的选择需要考虑更多因素。

路线A：单系列大型化
采用一台大型圆筒洗矿机（Φ3600×15000mm）、一台大型直线振动筛（3600×9000mm）、一组螺旋溜槽（100-120台）构成单一系列。优点是流程简洁、操作集中、占地面积小。缺点是一台主机故障导致全线停产，且设备规格非标，备件供应周期长。

路线B：多系列并联
将生产线分成2-3个独立系列，每个系列处理能力1000-1500吨/天。例如日处理3000吨的选厂，设计为3条1000吨/天的并联线。优点是单个系列检修时其他系列可继续生产，设备规格标准化（与中型线通用），备件互换性好。缺点是占地面积略大，投资高5-8%。

推荐：多系列并联。 对于大型选厂，连续稳定运行比节省几亩地更重要。以2-3个系列设计，每个系列配备独立给料、洗矿、筛分、重选系统，脱水系统可共用或部分共用。

二、物料平衡：从原矿到精矿的每一吨

大型选厂的物料平衡计算精度要求比中小型线高一个数量级。设计阶段必须给出各作业的流量、浓度、粒度分布，作为设备选型和管道计算的依据。

以下以日处理3000吨（125t/h）、原矿Cr2O3品位2.2%、含泥量30%为例，给出设计物料平衡：

说明：上表为粗精矿直接脱水的水量。若增加精选作业，最终精矿产率约4.0-4.5%，品位38-44%。设计物料平衡为设备选型提供依据：筛分设备的给料量、泵的流量、管道的直径、浓密机的面积都需要按最大工况的1.2-1.3倍选型。

三、核心设备选型原则

1. 洗矿设备：冗余配置

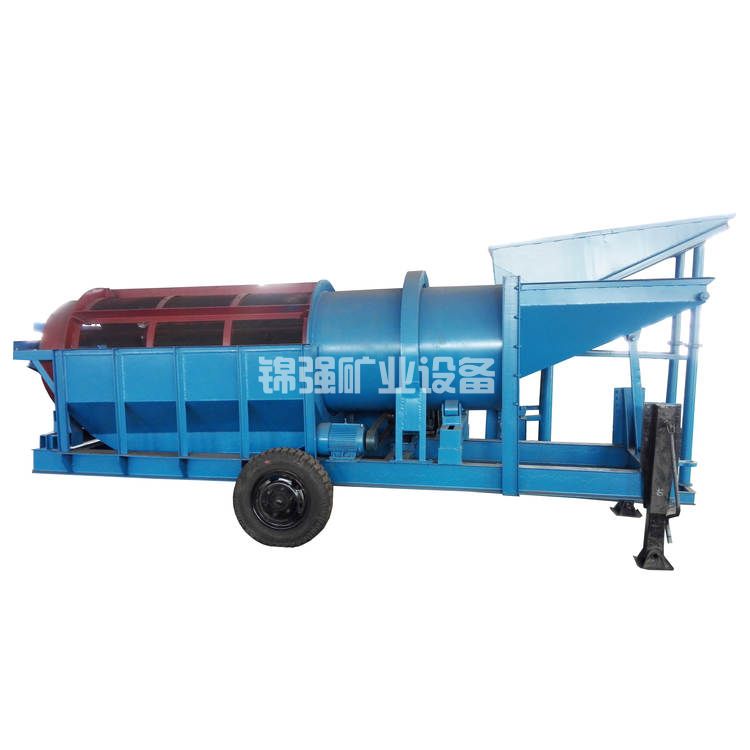

大型选厂最怕洗矿机堵料或断轴。圆筒洗矿机建议选择双电机驱动（两台160kW代替一台315kW），一台故障时另一台可降速运行。槽式洗矿机建议每个系列配置2台（一用一备），或者采用双螺旋结构（单台双电机，可单边运行）。

典型配置（日处理3000吨，3个系列）：

• 圆筒洗矿机：Φ3600×15000mm，功率315kW × 3台（每系列1台）

• 槽式洗矿机：Φ1200×9000mm双螺旋，功率132kW×2 × 3台（每系列1台）

2. 筛分设备：并联与备用

大型直线振动筛单台宽度可达4.2米，但运输和安装困难。建议采用宽度3米或3.6米的规格，每个系列配置2台并联（1用1备）。高频细筛每个系列配置3-4台（2用1-2备），保证细粒分级效率。

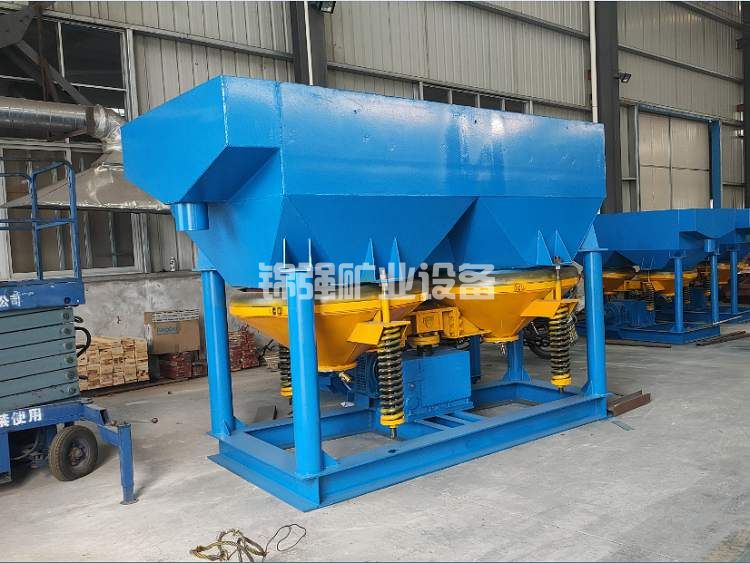

3. 重选设备：分组布置

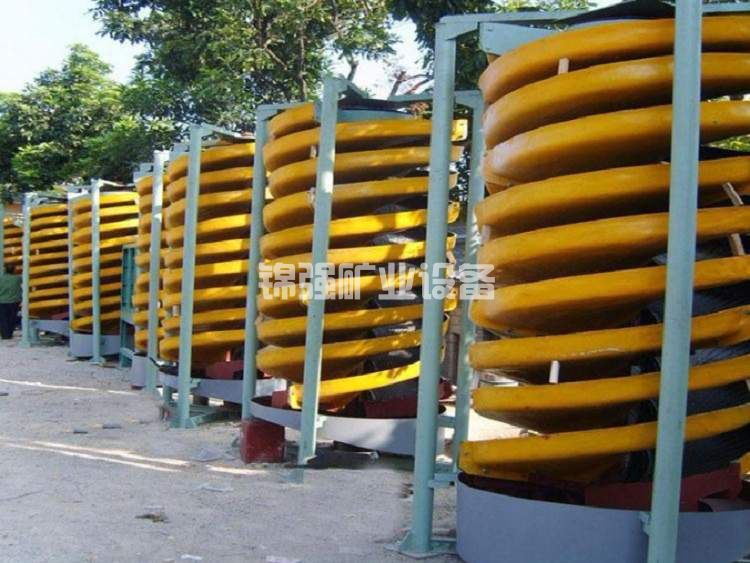

螺旋溜槽总台数可达150-200台。设计上按“组”划分，每组8-12台共用给矿分配器和尾矿槽。每组溜槽对应一个操作工位，便于巡检和调节。溜槽平台采用钢筋混凝土结构（比钢结构更稳定、更耐久），表面贴耐磨瓷砖或铺聚氨酯板。

4. 脱水设备：多台并联

精矿压滤机：选用500-600㎡大型压滤机，每个系列1台，或全厂共用2-3台（两用一备）。尾矿压滤机：全厂配置4-6台400-500㎡压滤机，正常生产时3-4台运行，1-2台备用或检修。浓密机：精矿浓密机Φ12-15m一台，尾矿浓密机Φ25-30m一台（或2台Φ18m并联）。

四、工艺设计的技术亮点

亮点1：洗矿闭路循环

大型选厂的原矿中难免混入少量粗粒废石（+20mm）。设计中增加一道“粗粒返洗”流程：直线振动筛的筛上物（+10mm或+15mm）经手选皮带拣出大块废石后，残留的含矿粗粒返回圆筒洗矿机再次洗矿。这样可减少铬铁矿在粗粒中的损失，提高回收率2-3个百分点。

亮点2：中矿集中再选

粗粒重选和细粒重选产出的中矿（品位5-12%），汇集后送入独立的中矿再选系统（8-12台1200mm螺旋溜槽）。中矿再选精矿返回粗精矿，尾矿进入尾矿系统。这个设计可以提升总回收率3-5个百分点，增加的经济效益远超过增加的设备投资。

亮点3：细粒级强化回收

对于-0.3mm细粒级，螺旋溜槽的回收率只有50-60%。大型选厂有条件增加细粒强化回收模块：采用离心选矿机（如尼尔森或法尔康型）或悬振锥面选矿机处理-0.3mm物料。这套模块的投资约150-250万元，但可将-0.3mm粒级的回收率从55%提升到75%，总回收率提高4-6个百分点。

亮点4：尾矿高浓度输送与干排

大型选厂尾矿量大（日处理3000吨原矿，尾矿干基约2850吨），尾矿浆浓度低（15-20%），直接压滤能耗高。设计采用“两级浓缩”：第一级用Φ30m浓密机将尾矿浓度从18%提升到35%，第二级用高效深锥浓密机或陶瓷过滤机进一步浓缩到50-55%，再进入压滤机。这样压滤机的单位面积处理能力提高一倍，滤饼含水率更低（≤18%）。

五、车间布置与物流设计

大型选厂通常分为五个主要车间（或区域），按工艺流程从高到低布置：

1. 原矿受料与粗碎车间
设在最高标高，地坑式受料斗（容量200-300吨），下设重型板式给料机。红土铬矿不需要破碎，但需要设置格栅（间隙200mm）拦截大块岩石。格栅上设液压破碎锤，将大块打碎或剔除。

2. 洗矿与筛分车间
位于次高位置。圆筒洗矿机安装高度需保证其排料能自流进入槽式洗矿机和直线振动筛。洗矿车间设检修通道和吊车（起重量10-20吨）。直线振动筛和高频细筛布置在下一层平台，筛下矿浆自流进入重选车间。

3. 重选车间
面积最大（可达2000-3000㎡），布置150-200台螺旋溜槽。车间采用大跨度钢结构厂房，层高不低于6米，保证通风和采光。溜槽平台分三层：顶层为给矿分配器层，中层为截矿器操作层，底层为精矿、中矿、尾矿收集槽层。每层设走道和护栏。

4. 脱水车间
浓密机布置在室外，利用地形高差布置在重选车间下游。压滤机厂房靠近浓密机，设行车（起重量5吨）用于更换滤板和滤布。精矿仓设在压滤机下方，容积按3-5天产量设计（约500-1000吨）。尾矿干排场设在更下游位置，用皮带机或卡车运输。

5. 辅助设施
包括循环水池（容积2000-3000m³）、药剂制备间（絮凝剂）、配电室、中控室、维修车间、仓库、值班宿舍等。

六、自动化控制系统设计

大型选厂必须配备自动化控制系统，否则靠人工巡检和手动调节根本管不过来。

控制层级：

• 现场层：变频器、电动阀门、传感器（浓度计、流量计、液位计、压力变送器）

• 控制层：PLC站（每车间设1个远程IO站，通过光纤与中控室连接）

• 管理：SCADA上位机系统，操作员站、工程师站、历史数据服务器

关键控制回路：

• 圆筒洗矿机给矿量控制（根据电流反馈调节板式给料机转速）

• 洗矿机补水量控制（根据给矿量自动调节喷水阀门）

• 高频细筛给矿浓度控制（通过加水调节）

• 螺旋溜槽给矿分配器压力控制（变频调节给料泵转速）

• 浓密机底流浓度控制（调节底流泵频率和絮凝剂添加量）

• 压滤机全自动循环（进料、压榨、吹干、卸料全自动）

建议配置：操作员2人/班（中控室1人，现场巡检1人），工程师1人/天（白班）。相比人工操作模式，自动化系统可减少操作人员40%，同时提高回收率1-2个百分点（因为参数始终在最佳区间）。

七、设计案例：智利安托法加斯塔某大型红土铬矿选厂

该项目设计规模为日处理2500吨红土铬矿，年处理75万吨。原矿Cr2O3平均品位1.9-2.3%，含泥量32-38%。采用2个系列并联（每个系列1250吨/天），预留第三个系列的位置。

主要设计参数：

• 小时处理量：125t/h（两个系列共125，每个62.5）

• 洗矿：圆筒洗矿机Φ3000×12000mm + 槽式洗矿机Φ1000×7500mm

• 筛分：直线振动筛2400×6000mm（双层）+ 高频细筛1800×2400mm（每系列3台，2用1备）

• 重选：每系列32台1500mm + 20台1200mm螺旋溜槽

• 脱水：精矿浓密机Φ9m + 250㎡压滤机；尾矿浓密机Φ18m + 400㎡压滤机3台

• 自动化：DCS系统，现场无人值守运行（仅巡检）

设计指标：

• 处理量：2500吨/天（实际达产2650吨）

• 精矿品位：Cr2O3 39-43%

• 回收率：72-76%

• 吨矿电耗：12.5 kWh

• 吨矿水耗（补充）：0.22 m³

• 操作人员：每班6人（中控2人+巡检4人），三班制18人

设计亮点：增设了中矿再选回路（每系列6台1200mm螺旋溜槽处理中矿），总回收率比无再选方案提高4.2个百分点。尾矿采用深锥浓密机（Φ8m）串联在常规浓密机之后，底流浓度从35%提升到52%，压滤机处理能力提高40%，滤饼含水率降到17%。

该项目从设计到投产历时14个月，投产后第三个月达到设计产能，已稳定运行4年。

八、常见设计失误与规避

失误1：缓冲能力不足
大型选厂各作业之间必须设置缓冲池（或缓冲仓）。常见错误是省略缓冲，导致上游短暂停机时下游设备频繁空转或频繁启停。设计标准：每个系列在筛分后、重选前设容积≥30m³的矿浆缓冲池，浓密机进料前设≥50m³的缓冲罐。

失误2：管道坡度不够
矿浆管道自流需要最小坡度：-0.5mm细粒矿浆≥3%，+0.5mm矿浆≥5%。很多设计按清水管道坡度计算，结果矿浆沉积堵塞。设计时应按最大粒度、最大浓度、最低流速（≥1.8m/s）校核管道直径和坡度。

失误3：检修通道狭窄
螺旋溜槽区域每层需要1.2米宽的走道，压滤机两侧需要2米的操作空间。有些设计为了节省面积，通道只有0.8米，工人操作不便，且存在安全隐患。大型选厂必须满足GB 4053固定式钢梯及平台安全要求。

失误4：对原矿性质波动估计不足
设计阶段往往基于有限的原矿样品，但实际开采中遇到高含泥层或低品位区是常态。设计时应按原矿含泥量上限（+10%）和品位下限（-0.3%）进行校核，设备选型留有余量（处理能力系数1.15-1.25）。

九、设计交付物与实施流程

一套完整的大型红土铬矿选矿厂工艺设计，应包含以下文件：

1. 可行性研究报告（含物料平衡、设备清单、投资估算、经济效益）

2. 初步设计（工艺流程图PID、车间布置图、设备规格书、自动化方案）

3. 施工图设计（土建基础图、钢结构图、管道布置图、电缆桥架图）

4. 设备采购技术规范书

5. 调试方案与操作规程

设计周期：可行性研究1-2个月，初步设计2-3个月，施工图设计3-4个月。总周期6-9个月。建议在设计阶段就确定主要设备供应商，获取外形尺寸和接口参数，避免施工图与实物不符。

十、设计经济性评估

以日处理2500吨（年处理75万吨）为例，工艺设计的优化程度直接影响投资和运营成本：

优化设计可以在投资、成本、回收率之间取得最佳平衡。一个优秀的工艺设计，相比保守设计可以节省投资15-20%，同时提高回收率2-3个百分点——这两项叠加，每年多创造500-800万元利润。

十一、总结

大型红土铬矿选矿厂的工艺设计，本质是在规模、效率、投资、可靠性之间寻找最优解。设计者需要回答五个核心问题：用几个系列？洗矿能力是否冗余？粗细分级界限设在哪个粒度？中矿是否需要再选？尾矿脱水能否支撑干排？

给出五个关键答案：2-3个并联系列、两级洗矿、0.5mm分级界限、中矿再选回路、两级浓缩+压滤干排。按照这个框架，结合具体的原矿性质和场地条件深化设计，一座年处理百万吨级的红土铬矿选厂就能实现75%以上的回收率和35-45元/吨的运营成本。

记住：工艺设计不是画几张流程图就完事了，而是要从矿山服务年限、原矿波动、设备可靠性、操作维护便利性等多个维度反复推敲。设计阶段多投入一个月，投产后的十年每年都能受益
