砂锡矿选矿生产线模块：洗矿模块、重选模块、脱水模块

砂锡矿选矿生产线的搭建方式，这些年变化不小。以前建一个选厂，从土建到安装，少说三个月，投资动辄几百万。矿采完了设备拆不走，卖废铁心疼，搬走又太贵。现在越来越多的人开始接受模块化的思路。把整条生产线拆成几个独立的功能模块，洗矿一个模块、重选一个模块、脱水一个模块。需要哪个上哪个，搬迁移位拆开拉走就行。

今天把砂锡矿选矿生产线的三个核心模块拆开讲清楚。每个模块干什么活、配什么设备、怎么衔接、投资多少，一次性说透。

模块化设计的核心思路

模块化不是简单的把设备放在一起，而是按功能分区、按流程串联、按运输打包。

功能分区是按选矿流程的自然节点来划分。砂锡矿的选矿流程可以清晰地分成三段。第一段洗矿脱泥，把原矿洗干净，去掉粗粒废石和细泥。第二段重选富集，把锡石从洗过的砂矿里选出来，得到粗精矿。第三段脱水提纯，把粗精矿的水分脱掉，有时候还需要进一步精选。三段流程相对独立，中间用矿浆管道连接，完全可以分成三个独立模块。

按流程串联是指模块之间的衔接要标准化。洗矿模块的排出矿浆，浓度、流量、粒度要符合重选模块的给料要求。重选模块产出的精矿浆，要能直接进入脱水模块处理。模块之间的接口统一，管道直径、法兰规格、电气接口都做成标准件，拆装方便。

按运输打包是模块化设计的落地要求。每个模块的尺寸要能装进标准集装箱或者平板卡车。宽度不超过两米五，高度不超过三米五，长度不超过十二米。重量控制在十五吨以内，普通卡车就能拉。模块底部装轮胎或者滑靴，到了现场用装载机拖一下就位。

这种设计思路的好处很明显。建设周期从三个月压缩到一周。投资从几百万降到几十万。搬迁成本从十几万降到一两万。而且模块可以重复使用，这个矿采完了拉到下一个矿继续干。

洗矿模块：生产线的前端

洗矿模块的任务是把原矿中的泥巴洗掉，同时去掉粗粒废石，产出合格的砂矿进入重选。

洗矿模块的核心设备是洗矿机和筛分设备。根据矿石含泥量的不同，洗矿模块有两种主流配置。

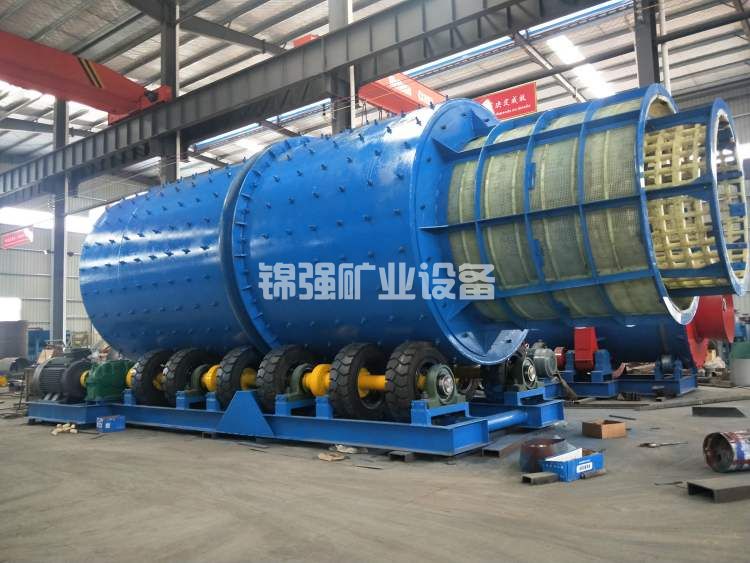

标准配置适合含泥量百分之十五到二十五的矿石。核心是一台圆筒洗矿机，直径一米五到两米，长度六到八米。圆筒前段是擦洗区，带高压喷水管，把泥巴剥离。后段是筛分区，筛孔八到十五毫米，筛上粗粒废石排出，筛下洗净的砂矿进入下一环节。配套设备包括振动给料机、皮带输送机、水泵和控制柜。整套模块的尺寸控制在长十米、宽两米二、高三米以内，处理量每小时三十到六十吨。

强力配置适合含泥量百分之二十五到四十的高粘性矿石。核心是一台槽式擦洗机加一台圆筒洗矿机。槽式擦洗机在前，双轴或者三轴，把泥团彻底打散。圆筒洗矿机在后，进行冲洗和筛分。强力配置的处理量会低一些，每小时二十到四十吨，但洗矿效果更好，洗后含泥量可以降到百分之五以下。

洗矿模块的给料用装载机或者挖掘机直接倒入振动给料机的料斗。料斗容积五到十立方米，够装载机倒三到五斗。料斗底部设有棒条筛，筛除大于五十毫米的大块。振动给料机把物料均匀送到圆筒洗矿机或者槽式擦洗机。

洗矿模块的用水量比较大，每小时需要五十到一百立方米。水源可以从河道抽取，也可以用脱水模块回用的水。喷水压力要保持在零点二到零点四兆帕，水量要能调节。

洗矿模块排出的物料有两路。筛上粗粒废石通过皮带机或者溜槽排到尾矿堆。筛下洗净矿浆进入矿浆池，用渣浆泵送到重选模块。洗矿产生的泥水混合物，如果含泥量很高，可以直接排入沉淀池，也可以进入细粒回收系统。

重选模块：生产线的核心

重选模块的任务是把洗净矿浆中的锡石选出来，得到粗精矿和尾矿。这是整条生产线的核心模块，也是设备最多、配置最复杂的部分。

重选模块的配置方案根据处理量和矿石粒度有多种选择。

小型配置适合日处理原矿一百到三百吨的规模。采用螺旋溜槽组加摇床的组合。螺旋溜槽用六到八台，叠成两到三层，总处理量每小时十五到二十五吨。螺旋溜槽产出的粗精矿进入两台小型摇床精选，产出最终精矿。螺旋溜槽的尾矿直接排掉，中矿返回再选。这套配置的设备总功率不超过三十千瓦，模块尺寸长八米、宽两米四、高三米。

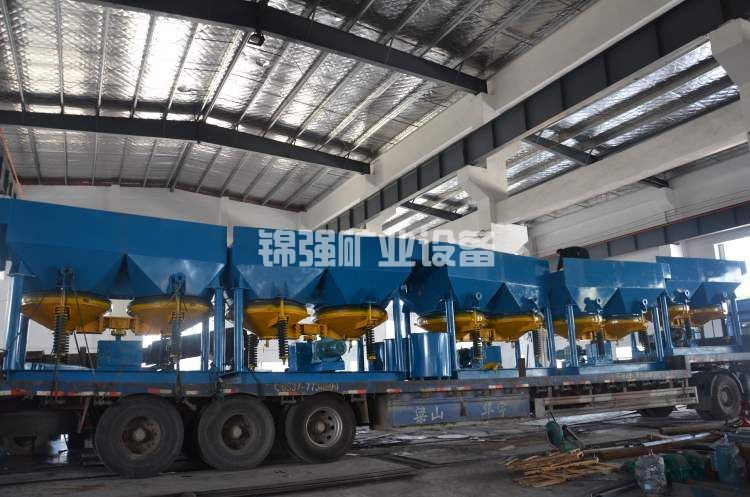

中型配置适合日处理三百到六百吨的规模。采用跳汰机加螺旋溜槽加摇床的组合。粗粒部分用一台跳汰机回收，处理两到十毫米的粗粒锡石。跳汰机精矿进入摇床精选。跳汰机尾矿和细粒部分进入螺旋溜槽组，螺旋溜槽粗精矿再进摇床。这套配置的设备更多，可以分成两个子模块，一个装跳汰机和螺旋溜槽，一个装摇床组，总功率六十到八十千瓦。

大型配置适合日处理六百吨以上的规模。采用多级跳汰机加螺旋溜槽组加离心选矿机的组合。粗粒用跳汰机，中粒用螺旋溜槽，细粒用离心选矿机。三个粒级分开处理，回收率能做到百分之八十五以上。这套配置需要分成三到四个子模块，适合大型固定选厂或者长期开采的矿区。

重选模块的给料来自洗矿模块的矿浆池。用渣浆泵把矿浆送到高位搅拌桶，搅拌桶底部出料分配到各个重选设备。给料浓度控制在百分之二十五到三十五，浓度高了加水稀释，浓度低了可以调整洗矿模块的用水量。

重选模块的产出有三路。精矿浆进入精矿池，用泵送到脱水模块。中矿返回搅拌桶或者进入中矿池再选。尾矿浆排入尾矿池，进入脱水模块或者沉淀池。

重选模块对水平度要求比较高。尤其是摇床，床面必须水平，否则分选效果差。模块化设计时，摇床的安装底座要带可调支腿，到了现场用水平仪调平后再固定。

脱水模块：生产线的收尾

脱水模块的任务是把精矿浆中的水分脱掉，得到干燥的精矿产品。同时对尾矿浆进行处理，回收水资源。

精矿脱水是脱水模块的首要任务。核心设备是一台脱水筛，筛面宽度零点八到一点五米，筛缝零点三到零点五毫米。精矿浆从重选模块的精矿池用渣浆泵送到脱水筛，经过脱水后产出含水百分之十到十五的干精矿，直接装袋或者装桶。筛下水返回洗矿模块或者重选模块的水箱循环使用。

如果精矿产量大或者对水分要求高，可以在脱水筛前面加一个小型浓密机或者沉淀池。精矿浆先在浓密机中沉降，底流浓度提升到百分之六十左右再进脱水筛，脱水效果更好。浓密机的溢流直接回用。

尾矿脱水是近年来环保要求下的新增功能。重选模块产出的尾矿浆，浓度一般在百分之十到二十，不能直接排放。用旋流器加脱水筛的组合处理尾矿。旋流器把尾矿分成粗粒和细粒两部分，粗粒底流进脱水筛脱水后干排，细粒溢流进沉淀池自然沉降。沉淀池的上清液回用，底泥定期清理。

如果尾矿中含有细粒锡石，可以在尾矿脱水前增加一个扫选环节。用小型螺旋溜槽或者离心选矿机扫一遍，把损失的锡石捡回来。

脱水模块的辅助设备包括水泵、管道、阀门、水箱和控制柜。水箱的容量要根据全厂的水量平衡来设计，一般按一到两小时的储水量考虑。

模块之间的衔接

三个模块不是孤立工作的，它们之间的衔接决定了整条生产线的效率。

洗矿模块和重选模块之间通过矿浆池和渣浆泵连接。洗矿模块产出的矿浆先进入矿浆池，矿浆池起到缓冲和均质的作用。矿浆池容积按十五到三十分钟的处理量设计，这样即使洗矿模块短暂停机，重选模块还能继续运行。矿浆池底部要设放空阀和冲洗水管，方便清理沉淀。

重选模块和脱水模块之间的连接类似。精矿浆进入精矿池，尾矿浆进入尾矿池。精矿池和尾矿池的容积可以小一些，按十分钟处理量设计就行，因为精矿产量不大。

水系统的连接是另一条线。脱水模块回收的水要泵回洗矿模块和重选模块的水箱。水箱的位置要高一些，利用重力供水。回水管道要设过滤器，防止细颗粒堵塞喷头。

电气控制可以集中也可以分散。最简单的做法是每个模块配一个独立控制柜，模块之间用电缆连接联锁信号。这样每个模块可以独立运行，也可以联动运行。搬迁时拔掉电缆插头就行，到了新场地重新插上。

投资和收益分析

模块化生产线的投资比固定式选厂低得多。

一套日处理三百吨原矿的模块化生产线，洗矿模块、重选模块、脱水模块全套，设备投资在六十到一百万之间。具体价格取决于设备配置和材质。标准配置偏下限，强力配置偏上限。配套的挖掘机、装载机、水泵、管道等另算，再加二十到三十万。

固定式选厂同等规模，土建加设备加安装，没有一百五十万下不来。而且模块化生产线不需要建厂房，不需要浇基础，到了现场直接放地上就能用。这部分节省也是不小的数目。

运行成本方面，模块化生产线跟固定式选厂差别不大。电耗、水耗、人工、备件都在同一水平。但模块化生产线有一个隐藏优势，搬迁成本低。如果矿点分散，三年搬两次家，模块化比固定式省几十万搬迁费。

某矿区用模块化生产线处理含泥量百分之二十的砂锡矿，日处理三百吨原矿，原矿品位百分之零点二二。洗矿模块用圆筒洗矿机，重选模块用八台螺旋溜槽加两台摇床，脱水模块用脱水筛处理精矿、旋流器加脱水筛处理尾矿。投产后综合回收率百分之七十八，精矿品位百分之四十六。设备总投资八十五万，运行三个月收回投资。后来矿点转移，整条生产线拆成三个模块，用三辆卡车拉到新场地，三天重新投产。

选型和配置建议

给准备上模块化生产线的朋友几条建议。

第一，先做矿石试验。含泥量、粒度分布、锡石嵌布特征，这些数据决定了每个模块的配置。含泥量高的要加强洗矿模块，细粒多的要在重选模块加离心选矿机。试验花不了多少钱，但能避免选错配置。

第二，处理量要留余量。模块化设备的处理能力是按标准矿石标定的。实际矿石可能含泥量更高、粒度更细，处理量会打折扣。选型时按设计处理量的一点二到一点五倍来选，这样实际运行不会卡脖子。

第三，备件要备足。模块化设备经常搬迁，搬迁过程对设备有一定冲击。易损件如筛网、叶轮、衬板、轴承、皮带，多备一套。别等坏了再去买，停机一天损失不少。

第四，模块之间要留操作空间。三个模块在场地上的布置不能紧贴，要留出巡检、维修、清理的通道。模块之间的管道用软管连接，方便调整位置。

洗矿、重选、脱水三个模块，把砂锡矿选矿的全流程串起来了。洗矿模块负责把原矿处理成可选的砂矿，重选模块负责把锡石选出来，脱水模块负责把精矿和尾矿处理好。三分工、三配合，整条生产线才能顺畅运行。模块化的价值在于灵活，矿在哪里模块就跟到哪里。对于矿体分散、规模不大的砂锡矿，这套思路比建固定选厂划算得多。
