海滨重砂矿专用加工厂设计方案

海滨重砂矿的加工厂与常规选厂有本质区别。原矿品位极低（有用矿物总含量通常仅1-5%）、处理量巨大（每小时数百吨）、矿物组合复杂（多种重矿物需分别回收）、环境约束严格（滨海地区生态敏感）。这些特点决定了加工厂的设计必须围绕“大处理量、低成本、高回收率、低排放”四大目标展开。本文将从一个工艺设计人员的视角，系统阐述海滨重砂矿专用加工厂的设计思路、设备选型、平面布置和控制方案。

设计基础条件的确定

工厂设计的第一步是摸清家底。没有准确的原始数据，任何设计方案都是空中楼阁。

原矿性质分析需要回答六个问题：原矿中重矿物的总含量是多少？各有用矿物的比例如何？粒度分布特征是怎样的（各粒级的重矿物占有率）？矿物单体解离度是否达到选别要求？有害杂质（细泥、云母、硫化物、放射性矿物）的含量和种类？矿石的含泥量和可洗性如何？

这六项数据需要通过代表性矿样的全分析获得。矿样的采取应按照地质规范进行，取样点覆盖整个矿体，总重量不少于2-3吨。分析内容包括化学多元素分析、筛分分析、重液分离、矿物镜下鉴定、单体解离度测定等。

产能规模是设计的核心参数。海滨重砂矿的产能通常用“原矿处理量（吨/小时）”表示。常见的规模分级为：小型厂（50-100吨/小时）、中型厂（100-300吨/小时）、大型厂（300-600吨/小时）、特大型厂（600吨/小时以上）。产能规模决定了设备型号、厂房面积、投资总额和用地需求。

产品方案需要根据矿物组成和市场条件确定。典型的滨海重砂矿产品包括：锆英砂精矿（ZrO₂≥65%，可进一步分为陶瓷级和铸造级）、金红石精矿（TiO₂≥90%，用于氯化法钛白粉）、钛铁矿精矿（TiO₂≥48%，用于硫酸法钛白粉）、独居石精矿（REO≥55%，需具备放射性矿物处理资质）、白钛石精矿（TiO₂≥70%）。产品方案越复杂，流程越长，投资越高，但综合收益也越好。

工艺流程设计

海滨重砂矿的标准工艺流程为“筛分—脱泥—重选—磁选—电选—脱水”。以下按模块逐一说明设计要点。

筛分与脱泥模块

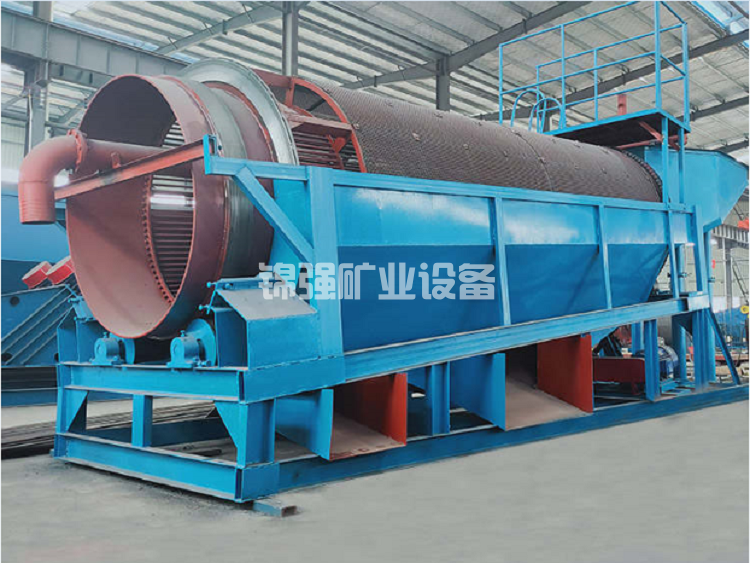

筛分任务是去除+2mm的粗粒杂物（贝壳、卵石、植物根系）。滚筒筛是最常见的选择，孔径2mm，倾斜角度5-7度，转速15-20转/分。滚筒筛内部应设置高压喷水管，喷水压力0.2-0.4MPa，水量约为处理矿浆体积的1.5-2倍。

脱泥任务是去除-0.045mm的矿泥。水力旋流器组是标配设备。旋流器直径的选择原则是：给矿粒度上限大时用Φ200mm，上限小时用Φ150mm。脱泥效率需达到85%以上，即原矿中-0.045mm细泥的85%以上进入溢流。脱泥后合格砂的含泥量应控制在3%以下。

旋流器底流进入浓缩机，将矿浆浓度从10-15%提升至25-35%，满足螺旋选矿机的给矿要求。浓缩机直径按固体通量计算，通常取0.5-1.0吨/平方米·天。

重选模块

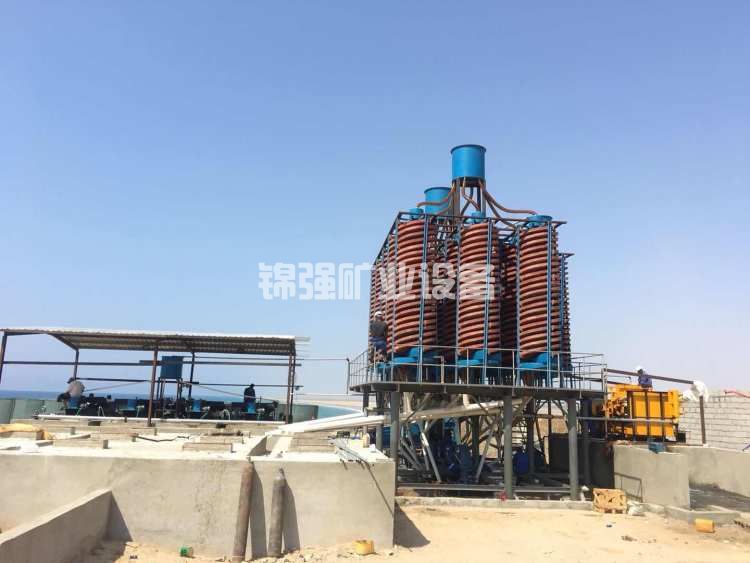

重选模块是加工厂的核心，承担“大量抛尾”的任务。螺旋选矿机是目前公认的最佳选择。

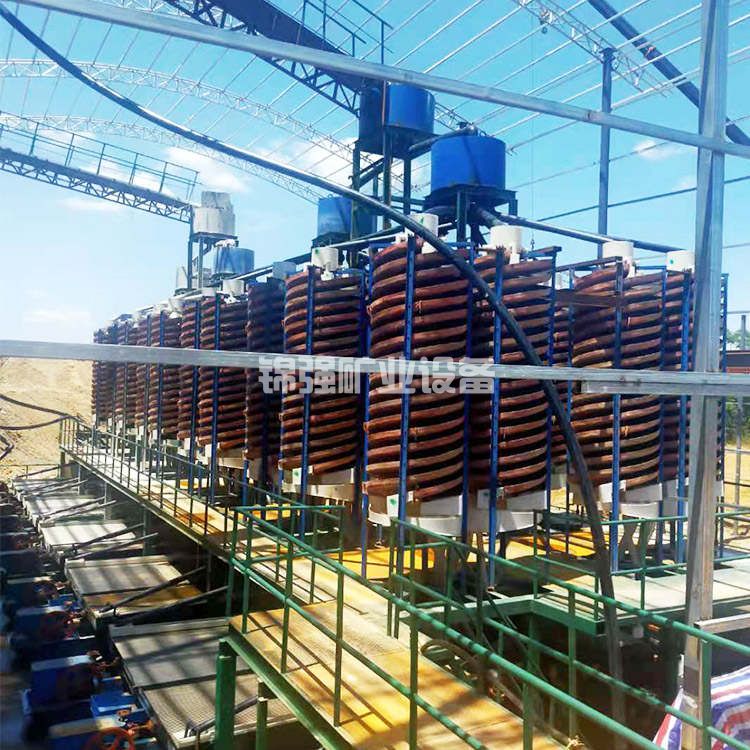

螺旋选矿机的选型参数包括：直径Φ900mm、Φ1200mm或Φ1500mm，直径越大处理量越大；头数单头、双头、四头或六头，多头螺旋处理量大但分选精度略低；圈数4-6圈，圈数越多分选路径越长、精度越高。主流配置为Φ1200mm、四头、5圈。

流程结构通常采用“一粗一扫”或“一粗一精一扫”。一粗一扫适用于品位较高或对回收率要求不高的项目，流程简单、投资低。一粗一精一扫适用于低品位或高价值矿物，回收率高但设备数量增加约40%。粗选螺旋的精矿产率一般控制在3-8%，扫选螺旋的尾矿产率应控制在0.5%以下。

螺旋选矿机的配置数量按下式计算：所需台数 = 处理量（吨/小时）÷ 单台处理量（吨/小时）÷ 作业数。以处理量200吨/小时、单台处理量5吨/小时、一粗一扫为例：粗选需要40台，扫选需要40台，合计80台。

磁选模块

磁选模块的任务是将重砂粗精矿按磁性分组。标准配置为“弱磁选+强磁选”两段。

弱磁选用湿式弱磁选机，磁场强度1000-2000高斯，用于分离磁铁矿。强磁选用湿式强磁选机，磁场强度10000-15000高斯，用于分离钛铁矿和独居石。磁性产品和非磁性产品分别进入不同的后续流程。

当处理量较大时，可以采用“先干后湿”的配置：重砂粗精矿先脱水干燥，再进入干式磁选机。干式磁选的分选精度高于湿式，但需要增加干燥工序的能耗和投资。

电选模块

电选模块的任务是将锆石和金红石分离。电选前必须将物料水分降至0.5%以下，并加热至80-120℃。

电选机的配置通常为2-3台串联。第一台电选产出粗选金红石精矿和锆石粗精矿，第二台对粗选金红石精矿进行精选，第三台对锆石粗精矿进行扫选。电选机的电压调节范围应在2-4万伏，电极间距应可调以适应不同粒级。

脱水与干燥模块

各产品需要脱水干燥后装袋。脱水流程为：浓缩（浓缩机）→ 过滤（板框压滤机或真空过滤机）→ 干燥（回转烘干机）。浓缩机将矿浆浓度从10-20%提升至40-50%，过滤将水分降至10-15%，干燥将水分降至1%以下。干燥温度控制在150-200℃，温度过高会导致矿物表面氧化变色。

设备选型与配置

以下以处理量200吨/小时原砂的中型海滨重砂矿加工厂为例，列出主要设备配置。实际项目中应根据具体原矿性质和产品要求调整。

厂区平面布置

海滨重砂矿加工厂的平面布置需要遵循物料流向顺畅、设备检修方便、分区明确、预留发展空间的原则。

分区规划通常划分为五个区域。原矿堆场和给料区靠近厂区入口，与采矿运输道路衔接。筛分脱泥区布置在给料区后方，该区域粉尘和噪音较大，应尽量远离办公生活区。重选区需要大面积平面布置螺旋选矿机，厂房高度要求较低（5-6米），可采用大跨度轻钢结构。磁选电选区对厂房洁净度要求较高，应布置在厂区上风向。精矿脱水包装区靠近厂区出口，方便产品外运。

物流设计的关键是让矿浆尽可能自流。从给料到筛分、筛分到脱泥、脱泥到重选、重选到磁选，各作业之间的高差应保持在3-5米，利用重力输送矿浆，减少泵的使用。每减少一台泵，每年可节约数万元的电费和维护费。

管线综合需要考虑矿浆管、水管、回水管、压缩空气管、电缆桥架的走向和标高。矿浆管应设置足够的坡度（不小于3%），并在低点设置排空口。水管和回水管应保温防冻。电缆桥架应避开高温管道和腐蚀性区域。

自动化控制系统

现代海滨重砂矿加工厂普遍采用PLC/DCS控制系统，实现集中监控和自动调节。

检测仪表包括：电子皮带秤（计量给矿量）、浓度计（检测矿浆浓度）、流量计（检测水量和矿浆流量）、液位计（检测槽罐液位）、电流表（监测设备负荷）、在线品位分析仪（实时检测精矿品位，投资较高，大型项目选配）。

执行机构包括：电动调节阀（调节水量和矿浆量）、变频器（调节泵和风机的转速）、电动截取器（调节螺旋选矿机的精矿产率，可大幅减少人工操作）。

控制策略方面，给矿量通过变频给料机控制，保持稳定。脱泥旋流器的给矿压力通过变频泵和回流阀调节，维持恒定。螺旋选矿机的截取器位置根据给矿品位和精矿品位的检测结果自动调整。磁选机的励磁电流根据产品要求预设，可人工设定。电选机的电压根据环境湿度和产品要求自动调节。

环保与安全设计

滨海地区的环保要求严格，加工厂设计必须将环保措施内化到工艺流程中。

废水处理的核心是实现水循环利用。选厂废水主要来自脱泥溢流、精矿脱水和尾矿排放。设计应采用“沉淀+澄清+回用”的闭路循环系统。脱泥旋流器溢流进入浓密机，底流返回流程，溢流作为洗矿补充水。精矿脱水滤液直接返回重选段。尾矿浓密机溢流返回系统。整个系统只需补充蒸发和尾矿带走的水分，补水量约为总用水量的10-15%。

尾矿处置推荐采用干排方案。尾矿浆经浓密机浓缩至40-50%浓度，再经板框压滤机脱水至含水率15-20%，形成干尾矿。干尾矿可用于采空区回填或作为建筑用砂销售。干排方案的投资比湿排高30-50%，但避免了尾矿库渗漏和溃坝风险，长期运营成本更低。

粉尘控制的重点在干燥和包装环节。回转烘干机的进出料口应设置密闭罩和布袋除尘器。包装机的扬尘点应设置吸尘罩。厂区内干物料输送应使用密闭皮带或管道。

噪音控制方面，破碎机、振动筛、摇床是主要噪音源。设备基础应设置减振垫，高噪音设备应设置隔音罩或布置在独立隔间。操作室和值班室应采用双层玻璃和隔音门。

投资估算与经济指标

以处理量200吨/小时的中型海滨重砂矿加工厂为例：

• 设备购置费：约800-1200万元

• 安装工程费：约150-250万元

• 土建工程费：约300-500万元（含厂房、基础、水池、管线）

• 电气自控费：约100-200万元

• 其他费用：约100-200万元（设计、监理、培训等）

• 总投资：约1450-2350万元

• 年处理原矿：按330天/年、20小时/天计算，约132万吨

• 原矿重矿物总量：按3%计算，年采出重矿物约3.96万吨

• 总回收率：按85%计算，年回收重矿物约3.37万吨

• 综合产值：按平均售价5000元/吨计算，年产值约1.68亿元

• 年运行成本：电费约300-500万元，人工约150-250万元，维修约100-200万元，耗材约100-200万元，合计约650-1150万元

• 年利润：约1.56-1.61亿元

• 投资回收期：通常2-4个月

写在最后

海滨重砂矿专用加工厂的设计是一项系统工程，需要统筹考虑原矿性质、产能规模、产品方案、设备选型、平面布置、自动控制和环保安全等多个维度。设计的核心指导思想是“大处理量、低成本、高回收率、低排放”——用螺旋选矿机实现高效抛尾，用磁选和电选实现精细分离，用水循环和干排尾矿实现环保达标。

一个优秀的设计方案，不是简单地把设备堆在一起，而是要让每个环节都找到自己的最佳工况，让矿浆顺畅地流过每一台设备，让每一克有用矿物都有明确的去向。设计中多花一个月，现场调试可能节省半年时间。这份投入，值得。
