河沙锆矿选冶技术：从河道砂矿到合格精矿的完整工艺路线

先说三个重点

河沙锆矿属于河流冲积型砂矿，含泥量5-10%、粒度分布宽（0.05-0.5mm），选矿难度介于海滨砂矿和残积型砂矿之间

选矿技术采用“重选富集+磁选除杂+静电分离”三段路线，需要增加脱泥环节应对河流沉积带来的细泥问题

河沙锆矿精矿以65%品位为分水岭——品位达标可走化学冶炼（氧氯化锆）或高温熔炼（锆铁合金），品位不达标则用于陶瓷釉料或铸砂

河沙锆矿的成因跟海滨砂矿不一样。河流把含锆英石的岩石风化碎屑从上游搬运到下游，在河道转弯处、流速减缓的地方沉积下来，形成冲积型砂矿。

它的特点介于海滨砂矿和残积型砂矿之间——矿物解离度不如海滨砂矿高，含泥量比海滨砂矿高但远低于残积型砂矿，粒度分布比海滨砂矿宽。

这套河沙锆矿选冶技术，从选矿富集到精矿的冶炼应用，涵盖了完整的工艺路径。

河沙锆矿的典型特征

原矿中重矿物含量2-5%，ZrO₂品位0.5-2.5%，含泥量5-10%，粒度分布0.05-0.5mm（分布较宽），磨圆度中等（河流搬运距离有限），部分锆英石颗粒与脉石连生。

河沙锆矿的选矿指标通常低于海滨砂矿但优于残积型砂矿。锆英石回收率85-90%（海滨88-93%，残积80-88%），重选精矿ZrO₂品位45-52%（海滨50-55%，残积40-50%），吨矿加工成本15-22元（海滨10-18元，残积25-40元）。

选矿技术流程

准备作业

河沙锆矿的准备作业需要比海滨砂矿多一道脱泥，但不需要残积型砂矿那样的强力洗矿。

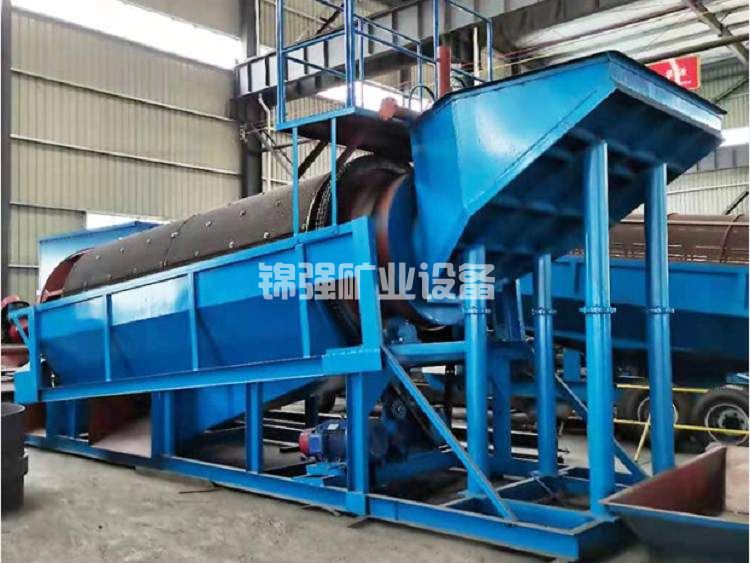

原矿采掘后先过格筛（筛孔10-20mm）或振动筛，去除砾石。筛下物料进入水力旋流器（Φ250-350mm），把-0.045mm的细泥脱除。脱泥后的底流进入螺旋分级机，加水调浆到适合重选的浓度（25-28%）。溢流（细泥+水）进入尾矿浓密机。

脱泥环节是河沙锆矿准备作业的关键——不脱泥，螺旋溜槽的槽面容易糊；脱泥粒度过粗，会损失细粒级的锆英石。脱泥粒度一般控制在0.045mm，如果原矿中-0.045mm粒级的锆英石含量较高，可以适当放宽到0.03mm。

重选富集

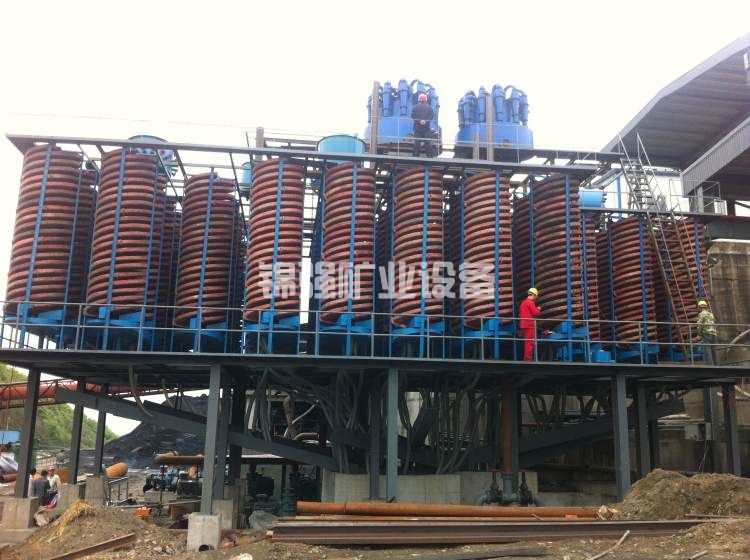

调浆后的矿浆进入螺旋溜槽粗选段。河沙锆矿的粒度比海滨砂矿宽，建议用Φ1200mm缓降型（螺距540mm），让细粒重矿物有足够时间沉降。

粗选段配置为两段粗选加一段扫选。一段粗选的尾矿（轻矿物）进入二段粗选再回收一次，二段粗选的尾矿进入扫选段兜底，扫选精矿返回一段粗选。三段配合下来，抛尾率70-75%，重矿物回收率90-95%。

粗选精矿（重矿物含量40-60%）进入摇床精选段。摇床配置为粗选加精选两段，粗砂床面和细砂床面按粒级分配——+0.1mm走粗砂床，-0.1mm走细砂床。摇床精矿的重矿物含量达到85-90%，ZrO₂品位45-52%。

摇床操作上，由于河沙锆矿的粒度分布宽，矿带通常比海滨砂矿宽一些，截取时不能收得太窄。截取得窄了，精矿品位确实能上去，但中矿里夹带的锆英石太多，回收率直线下降。宁可品位低一两个百分点，也要把回收率保住——品位的问题后面磁电段能补，回收率丢了就补不回来了。

脱水干燥

摇床精矿含水率12-18%，进入磁选和静电分选前必须降到1%以下。浓缩机（Φ6-8m）把矿浆浓度从10-15%提高到45-55%，溢流回用。过滤机或脱水筛把底流脱到10-15%含水率。转筒干燥机（Φ1.2×10m）烘干到1%以下，干燥温度120-140℃。

河沙锆矿精矿比海滨砂矿略“脏”，干燥机尾气中的粉尘量稍大，除尘系统要选型偏大一些。

磁选除杂

干燥冷却后的物料（温度40-50℃）进入磁选段。弱磁选（0.25-0.35T）去除磁铁矿和粗粒钛铁矿，强磁选（1.0-1.3T）去除独居石和细粒钛铁矿。

磁选段的非磁性产品（锆英石+金红石）合计含量88-92%，Fe₂O₃含量降到0.5%以下。

河沙锆矿中的独居石含量往往比海滨砂矿略高（河流沉积过程中稀土矿物的富集程度较高），强磁选的负荷稍重，磁介质的清洗周期可能需要缩短到4-6小时（海滨项目通常8-12小时）。这个细节在设备选型和操作规程制定时要注意。

静电分离

磁选后的非磁性产品进入静电分选机。三段作业——粗选（18-22kV，回收率优先）、精选（20-24kV，品位优先）、扫选（22-25kV，兜底回收）。

产出：锆英石精矿ZrO₂≥65%，TiO₂≤2%，Fe₂O₃≤0.3%，回收率88-92%（相对于磁选非磁性产品入料）。金红石精矿TiO₂≥90%（副产品）。

河沙锆矿的颗粒表面可能有轻度污染（河流沉积带来的铁质薄膜），如果静电分离效果不佳，可以考虑在干燥前增加一道弱酸洗工序，但这会增加成本。一般来说，标准三段静电配置就能满足要求。

精矿的用途与冶炼技术

ZrO₂≥65%的合格锆英石精矿，往下游走有两条主要出路——直接销售做工业原料，或进一步冶炼加工。

直接应用领域

精密铸造用锆砂：锆英石精矿经过粉碎、分级、表面处理，用于精密铸造的型壳面层材料。年需求量稳定，对精矿的铁含量和粒度分布有严格要求。

陶瓷釉料和色料：锆英石微粉用于陶瓷釉料中的乳浊剂和色料载体。对品位的容忍度较高，但要求超细粉碎（D90＜5μm）。

耐火材料：锆英石精矿用于生产锆刚玉砖、锆质不定形耐火材料等，要求ZrO₂≥65%，Fe₂O₃≤0.5%。

化学冶炼路线——氧氯化锆

氧氯化锆（ZrOCl₂·8H₂O）是锆化学制品的基础原料，进一步加工可得到二氧化锆、碳酸锆、硫酸锆等产品。

核心工艺是碱熔法。锆英石精矿磨细到-200目占90%以上，与烧碱（NaOH）按1:1.2-1.5的比例混合，在回转窑或坩埚炉中加热到600-700℃熔融反应。锆英石结构被破坏，生成可溶于酸的锆酸钠。熔融体冷却后水洗脱碱，盐酸浸出，过滤去除硅胶，浓缩结晶得到氧氯化锆。

碱熔法的锆回收率90-92%，但碱耗大（每吨产品耗碱1.2-1.5吨），废水量大（每吨产品8-10吨废水），环保设施投入占总投资的15-20%。

高温冶金路线——锆铁合金

碳热还原法在电弧炉中用碳还原锆英石，得到锆铁合金（Zr-Fe-Si）。用于炼钢脱氧剂和合金添加剂。

铝热还原法用金属铝还原锆英石中的SiO₂，得到含ZrO₂的铝锆合金或锆的氧化物。用于特殊合金材料的生产。

高温冶金路线的投资比化学冶炼大，但产品附加值更高。适合靠近钢铁工业基地的河沙锆矿项目。

河沙锆矿选冶技术的经济性

选矿段（50t/h原矿规模）

设备投资450-700万元，土建及安装150-250万元，总投资600-950万元。吨原矿加工成本15-22元，年产锆英石精矿（65%品位）约3000-5000吨。年产值约4000-7000万元，投资回收期12-18个月。

碱熔法冶炼段（年产5000吨氧氯化锆）

设备投资2500-3500万元（磨矿系统、碱熔回转窑、水洗过滤、酸浸浓缩结晶、环保废水处理、公用工程），吨产品成本5500-6500元，市场售价8500-9500元（按2026年行情）。年毛利1000-1500万元，投资回收期2.5-3.5年（冶炼段单独核算），与选矿段一体化则回收期约2.5-3年。

选冶一体化的优势

将选矿段和冶炼段一体化建设，有三方面的协同效应。精矿品质可控——选矿段直接为冶炼段提供稳定品位的精矿，避免外购精矿质量波动对冶炼的影响。运输成本降低——湿精矿不需要干燥包装外运，直接以矿浆形式泵送到冶炼车间，省去了包装和运输环节的中间费用。余热利用——碱熔炉的余热可以用于选矿段的干燥工序，降低综合能耗10-15%。

环境污染控制要点

河沙锆矿的选矿段主要环境问题是洗矿脱泥产生的尾矿水和粉尘。处理措施是尾矿水进浓密机处理后回用，溢流清水返回流程，底泥压滤干排。干法车间粉尘经布袋除尘器处理，排放浓度≤30mg/Nm³。

冶炼段（碱熔法）的主要环境问题是含碱废水（每吨产品8-10吨）和盐酸酸雾。处理措施是废水经中和沉淀+蒸发浓缩回用碱，盐酸酸雾经碱液喷淋吸收塔处理。环保设施投入约占总投资的15-20%。

河沙锆矿选冶技术的关键把控点

选矿段，脱泥粒度的控制是关键。河沙锆矿含泥量5-10%，脱泥不干净影响重选效果，脱泥过细会造成锆英石损失。需根据原矿中-0.045mm粒级的锆英石分布来确定最佳分离粒度。

重选段，给矿浓度和摇床截取方案的匹配是核心。河沙锆矿粒度分布宽，给矿浓度比海滨砂矿低3-5个百分点，摇床截取比海滨砂矿宽2-3厘米保证回收率。

干燥段，出口温度控制是关键。河沙锆矿表面轻度污染，温度必须控制在120-140℃，超过150℃污染物烧结在颗粒表面，后续磁电分选效果变差。

静电段，入料的含水率和温度是底线。河沙锆矿颗粒的吸湿性比海滨砂矿略强，入料含水率必须≤1%，温度保持在40-50℃。

冶炼段（碱熔法），精矿品位和粒度是入炉的基本要求。ZrO₂≥65%可保证碱熔反应效率和碱耗可控，-200目占90%以上可保证熔融反应充分进行。

你的项目适合走哪条路线

河沙锆矿项目的技术路线选择主要看精矿品位和项目规模。精矿品位ZrO₂≥65%，有下游需求或长期订单，可走冶炼深加工路线（碱熔法氧氯化锆或高温冶金）。精矿品位55-65%，直接销售给中间商或陶瓷釉料厂，或配套超细粉碎做铸砂/釉料。精矿品位＜55%，需要在选矿段增加流程（强化磁选或增加静电段数）提升品位，或直接销售粗精矿（价格较低）。

把河沙矿样寄过来做全流程选矿试验，重选、磁选、静电分选的条件试验用你的实际物料分段做，确定各段的最佳参数。同时分析精矿品位，评估适合走冶炼路线还是直接销售路线。试验报告给出选矿工艺方案、设备配置清单和冶炼路线建议，配套投资框算一起出。获取详细技术方案和定制化设计，请联系我们。
