锆矿厂现代化/升级改造方案

老旧锆矿选厂普遍面临精矿品位波动大、回收率偏低、能耗高、人工依赖强、环保不达标五大痛点。现代化升级改造不是推倒重来，而是通过工艺优化、设备更新、自动化升级和环保改造，以原有厂房和设备为基础，投资200-500万元，实现品位提升1-2个百分点、回收率提高5-10个百分点、能耗降低15-25%、操作人员减少30-50%。本文提供一套分步实施的升级改造方案，涵盖诊断方法、改造措施、投资回报和典型案例。

一、老旧锆矿厂的五个典型问题

走进一座运行十年以上的锆英砂选厂，你大概率会看到以下场景：

磁选机介质板堵塞严重，工人每2小时就要停机冲洗一次；电选机辊筒表面温度不稳定，金红石分离时好时坏；干燥机出口水分波动大，电选效率时高时低；尾矿堆场越积越大，环保检查每次都要罚款；化验结果出来后人工调整参数，调节滞后导致大批产品降级。

这些问题不是设备老化的必然结果，而是设计理念和操作水平的滞后。现代化升级改造的核心不是换新设备，而是用新的工艺理念、控制手段和环保技术，让老厂焕发新生命。

升级改造前需要回答三个问题：你的厂当前的核心短板是什么？改造的预算和期望回报是多少？哪些可以改、哪些需要推倒重来？

二、升级改造前的系统诊断

不打无准备之仗。改造前必须完成以下四项诊断工作。

诊断一 流程考查

连续72小时对原矿、各中间产品、精矿、尾矿进行取样，每2小时一次，共36组样品。化验每个样品的ZrO2、TiO2、Fe2O3、粒度组成。绘制物料平衡图，计算各工序的产率、品位、回收率。找出损失最大的环节和品位失控的节点。

诊断二 设备性能评估

逐台检测主要设备的运行参数：干燥机出口水分波动范围、磁选机场强与设计值的偏差、电选机电压和辊筒温度的稳定性、除尘器排放浓度。检查介质板、电极、滤布等易损件的磨损程度。

诊断三 能耗审计

统计过去一年的电费、水费、药剂费、介质消耗，计算吨精矿综合能耗。与行业先进指标对比（先进水平：吨精矿电耗≤180度，水耗≤0.8吨，介质消耗≤0.5kg），找出高耗能环节。

诊断四 操作水平评估

跟班观察操作人员的作业习惯。他们是否每2小时取样一次？是否根据化验结果及时调整参数？是否按时清理设备和更换易损件？操作水平往往是制约指标的关键因素，不解决人的问题，设备改造效果也会打折扣。

三、改造方案的分级设计

根据投资规模和改造深度，将升级改造分为三个等级。

等级一 基础优化改造 投资50-100万元

适用对象：流程基本合理、设备状况尚可，但参数控制不准、操作不规范的老厂。

改造措施：
更换磁选机介质板。将旧式钢毛介质板更换为菱形网状介质板，间隙从2mm缩至1.5mm。投资3-5万元/台，Fe2O3去除率提高15-20%。
电选机加装温控系统。为电选机辊筒配置红外测温仪和自动加热控制器，将温度稳定在75±2℃。投资2-3万元/台，TiO2去除率提高5-8个百分点。
干燥机安装在线水分仪。在出料口安装近红外水分仪，与燃烧器连锁自动调节给料量和热气温度。投资8-12万元，水分波动从±0.5%缩至±0.1%。

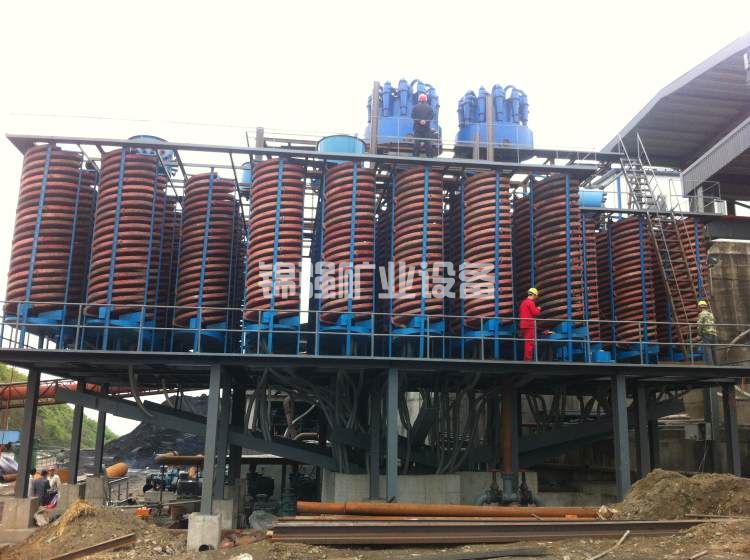

增设分级旋流器。在强磁选前增加φ75旋流器，分离点0.045mm，细粒级单独处理或排出。投资5-10万元，粗粒级分选精度提高，细粒损失减少。
完善取样和化验制度。配置快速水分测定仪和便携式XRF分析仪，每2小时检测一次中间产品。投资15-20万元，实现快速反馈、及时调整。

等级一改造效果：精矿品位提升0.5-1.0%，回收率提高3-5%，电耗降低8-12%，年增效200-500万元。投资回收期3-6个月。

等级二 设备更新优化 投资150-300万元

适用对象：部分设备老化严重、流程有缺陷、需要中等规模改造的工厂。

在等级一基础上增加：
更换低效磁选机。将老式筒式磁选机或平环强磁选机更换为立环高梯度磁选机（场强1.4T以上）。投资70-100万元/台（视处理量），Fe2O3从0.3%以上降至0.15%以下，ZrO2提升1-1.5%。
增加第二段电选。在一段电选后增加二段电选机，电压24-25kV。投资35-50万元，TiO2从1.5%降至0.8-1.0%，产品升级为一级品。
增加细粒回收系统。针对-0.045mm细粒锆，配置离心选矿机或小型摇床。投资30-50万元，回收率提高4-7个百分点。
更新除尘系统。将老式旋风除尘或低效布袋除尘器更换为高效脉冲布袋除尘器，排放浓度降至20mg/m³以下。投资20-30万元，满足环保新标准。
增设PLC自动控制系统。在磁选机、电选机、干燥机上加装传感器，实现参数自动记录和报警，部分回路自动调节。投资30-50万元，操作人员从12人减至6-8人。

等级二改造效果：精矿品位提升1.0-1.8%，回收率提高6-10%，电耗降低15-20%，年增效600-1200万元。投资回收期4-8个月。

等级三 全面现代化改造 投资350-600万元

适用对象：流程落后、设备全面老化、环保不达标、需要脱胎换骨的工厂。

在等级二基础上增加：

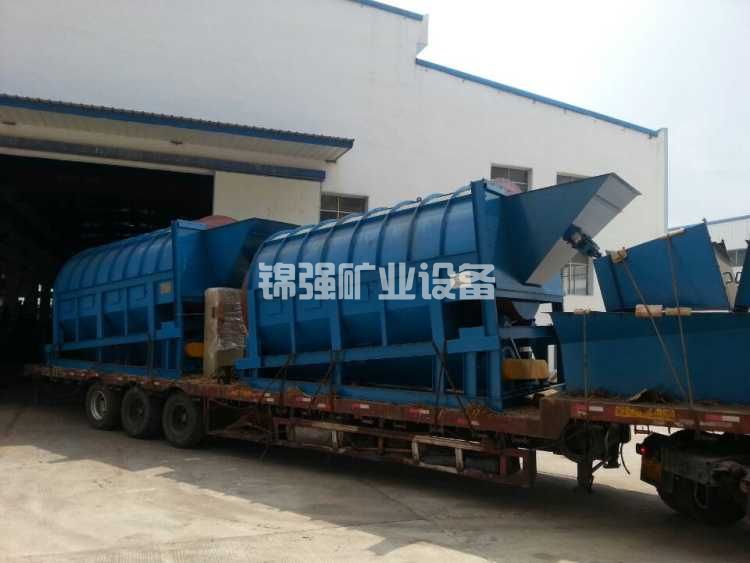

重新布局工艺流程。根据原矿特性重新设计流程（如增加擦洗脱泥、调整磁电选顺序、增加酸洗等），土建改造和设备移位。投资80-150万元。
更换高效干燥机。将老式回转干燥机更换为三层滚筒干燥机或流化床干燥机，热效率从55%提升至75%。投资40-60万元，能耗降低25-30%。
引入DCS集散控制系统。全厂设备集中监控，工艺参数自动优化（基于历史数据AI模型）。投资60-100万元，操作人员减至4-5人。
建设循环水系统。增设浓密机、冷却塔、循环水池，实现水耗降低80%以上，废水零排放。投资50-80万元。
尾矿干排与资源化。配置高效浓密机+陶瓷过滤机或板框压滤机，尾矿干排，粗砂用作建材。投资80-120万元，彻底解决尾矿库问题。
放射性防护改造。如原矿铀钍超标，增设独立通风、防渗地面、个人剂量监测系统。投资40-60万元。

等级三改造效果：精矿品位提升1.5-2.5%，回收率提高8-15%，电耗降低20-30%，年增效1000-2000万元。投资回收期6-12个月。同时满足环保和放射性合规要求，项目寿命延长10年以上。

升级改造方案对比表

四、关键改造环节的技术要点

磁选机升级的技术要点

老式永磁筒式磁选机场强低（不足0.8T），对弱磁性杂质无效。升级为立环高梯度磁选机时注意：背景场强必须≥1.4T；介质板间隙1.5mm，材质为导磁不锈钢；配置自动脉动装置，防止堵塞；反冲洗系统每小时自动反冲30秒。安装后重新标定给料量和浓度，避免超负荷。

电选机温控改造的技术要点

老式电选机辊筒加热多为手动调节，温度波动±10℃以上。加装温控系统：在辊筒内壁或表面安装PT100热电阻或红外测温探头；控制器采用PID调节，控制精度±2℃；加热方式保持电热管或导热油，优先选择电热管+固态继电器。注意温度传感器与高压部分的绝缘，避免打火干扰。

干燥机水分控制改造的技术要点

老式干燥机靠人工手感判断水分，误差大。在线水分仪选择近红外反射式，探头安装在出料溜槽上方，距离物料200-300mm。水分信号4-20mA传输至PLC，PLC控制给料机变频器转速和燃烧器阀门开度。目标水分设定0.3-0.5%，超限时自动调节。改造后水分标准差从0.2%降至0.05%。

自动化升级的技术要点

PLC选型：选择主流品牌（西门子、罗克韦尔、三菱），预留20%的I/O点用于未来扩展。控制对象包括：给料机变频、干燥机温度、磁选机场强（通过励磁电流）、电选机电压和温度、除尘器脉冲清洗。HMI（人机界面）设置趋势图、报警记录、配方管理（存储不同原矿的参数组合）。控制室与现场通过光纤通讯，抗干扰。

五、环保与安全改造

粉尘治理

产尘点包括：干燥机进出料口、振动筛、磁选机给料口、电选机给料口、包装机。每个产尘点设置吸尘罩，罩口风速0.5-1.0m/s。风管汇总后进入脉冲布袋除尘器，过滤风速≤0.8m/min，排放浓度≤20mg/m³。老厂改造时注意风管走向，避免弯头过多造成阻力大。

废水处理

选矿废水主要来自湿式脱泥、摇床、酸洗。改造为循环水系统：废水进高效浓密机（φ6-12m），底流去过滤机，溢流进循环水池。循环水池容积为日用水量的1.5倍。补充新水仅为蒸发和尾矿带走的水量，吨原矿水耗从1.5吨降至0.3吨以下。

噪声控制

主要噪声源为干燥机（95dB）、振动筛（90dB）、风机（100dB）。改造措施：干燥机和振动筛设隔音罩，内衬5cm吸音棉；风机进出口装消音器；厂房内墙贴吸音板。改造后厂界噪声昼间≤65dB，夜间≤55dB。

放射性防护（如独居石含量高）

划定控制区：原矿仓、粗选车间、独居石精矿库。控制区地面做防渗处理（渗透系数≤1×10⁻¹²cm/s），独立排风系统（换气6-8次/小时），排风口设高效过滤器。操作人员配备个人剂量计，年体检一次。

六、案例一：江西某选厂基础优化改造

原厂情况：处理海滨重砂，年处理原矿3万吨。工艺：干燥→弱磁选（0.25T）→强磁选（1.2T）→一段电选（20kV）。运行指标：精矿ZrO2 63.5%，TiO2 2.2%，Fe2O3 0.32%，回收率81%。

诊断发现：强磁选介质板为钢毛，堵塞严重；电选辊筒温度无控制，波动65-90℃；无在线水分仪，干燥水分0.4-1.0%；无分级，细粒干扰粗粒分选。

改造措施（等级一，总投资78万元）：
更换为菱形网状介质板（3万元）
电选加装红外测温+自动加热（2.5万元）
干燥机安装在线水分仪（9.5万元）
增设φ75旋流器分级（6万元）
配置手持XRF（18万元）
完善操作制度（培训、考核）

改造后指标（3个月后）：
精矿ZrO2 64.8%，TiO2 1.6%，Fe2O3 0.23%，回收率87%。水分波动从±0.3%缩至±0.08%。电耗从195度/吨原矿降至172度/吨。
年增效：精矿增产（回收率提高6%×3万吨×58%含锆/65%品位≈160吨精矿）+ 品位提升售价增加约200元/吨×精矿量1.7万吨=340万元，合计约540万元。投资回收期78÷540×12≈1.7个月。

七、案例二：广西某选厂全面现代化改造

原厂情况：处理风化残积砂，年处理原矿5万吨。工艺：干燥→弱磁→强磁（1.0T老式平环）→一段电选。指标：精矿ZrO2 62%，TiO2 2.8%，Fe2O3 0.45%，回收率73%。环保不达标（粉尘排放80mg/m³，无循环水，尾矿湿排）。

改造措施（等级三，总投资520万元）：

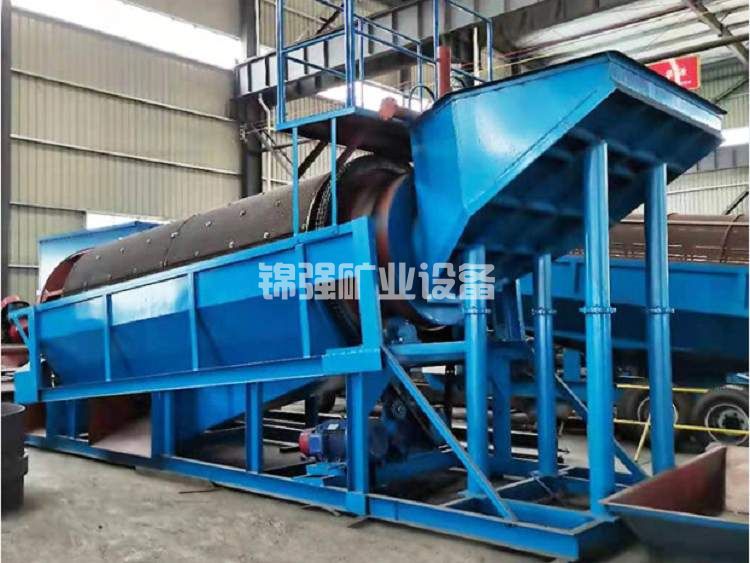

增加脱泥+擦洗系统（原矿含泥22%）
更换为1.4T立环高梯度磁选机（2台）
增加第二段电选
增加细粒离心机回收系统
建设循环水系统（浓密机+过滤机）
更新除尘系统（布袋除尘器）
尾矿干排+制砖利用
PLC自动控制

改造后指标（投产6个月）：
精矿ZrO2 65.5%，TiO2 0.9%，Fe2O3 0.13%，回收率86%。
电耗从210度/吨原矿降至155度/吨，水耗从1.8吨/吨降至0.25吨/吨，操作人员从16人减至7人。粉尘排放18mg/m³，废水零排放，尾矿100%利用（制砖）。
年增效：精矿增产（回收率提高13%×5万吨×2.5%原矿品位/65%品位≈2500吨）×13500元≈3375万元；品位提升售价增加约1000元/吨×精矿量约1.8万吨=1800万元；合计约5175万元。扣除运营成本增加（电耗降低节约、人工节约等），净增约4500万元/年。投资回收期520÷4500×12≈1.4个月。

八、常见问题与解答

问：改造期间需要停产吗

答：等级一改造可以分步进行，利用检修时间（每次3-5天）完成。等级二和等级三改造需要停产15-45天。建议在淡季或原矿供应不足时集中改造。也可以先建新系统，切换后再拆旧系统，减少停产损失。

问：改造后原矿品位波动大怎么办

答：升级自动化系统，建立“配方”功能。将不同来源的原矿（高品位、低品位、高泥、高铁等）对应的工艺参数（场强、电压、给料量等）存储在PLC中。操作员选择当前原料类型，系统自动切换参数。配合在线品位分析仪，实现动态调整。

问：没有现成的厂房空间，怎么增加设备

答：三种方案。一是利用厂区空地扩建厂房（钢结构，造价低、周期短）。二是采用立体布置，将新设备安装在原有设备的上层或下层平台。三是拆除低效老旧设备（如老式跳汰、单层摇床），腾出空间安装高效设备。建议在改造设计阶段做三维激光扫描，精确规划设备位置。

问：升级后人员素质跟不上怎么办

答：改造合同中要求供应商提供不少于40课时的操作培训，包括理论（工艺原理、设备操作、故障处理）和实操（模拟演练、现场跟班）。培训后进行考核，合格方可上岗。对于自动化系统，设置手动/自动切换模式，初期以手动为主逐步过渡。保留关键岗位的老员工，发挥传帮带作用。

问：改造投资从哪里来

答：自筹资金是最快的。也可以申请绿色矿山、技术改造、节能减排等政府补贴（通常覆盖投资额的10-30%）。部分省份对选厂环保改造有专项资金。还可以与EPC总包方协商分期付款或融资租赁。

九、总结

锆矿厂现代化升级改造是一项高回报的投资。以50-600万元的投入，换取每年数百万元至数千万元的增效，投资回收期普遍在3-12个月。更重要的是，改造后的工厂满足环保和安全生产要求，避免了关停风险，延长了项目寿命。

升级改造成功的关键在于三点：

诊断先行。不基于流程考查和数据分析的改造，大概率是拍脑袋决策。花5-10万元做一次全面诊断，比盲目投资划算得多。

分步实施。不必追求一步到位。先做基础优化，用收益滚动投入更大改造。这样资金压力小、风险可控。

选择靠谱的改造团队。改造比新建更难，需要团队熟悉老厂设备、懂工艺、会施工。考察改造案例，看团队是否处理过类似问题。

记住，你的老厂不是包袱，是一座待挖掘的金矿。通过现代化升级改造，你可以用低于新建一半的投资，达到接近新厂的指标。那些看似“老旧”的厂房和设备，只是等待新灵魂的躯体。
