立即获取渣浆泵是金矿选厂的“血管心脏”，从磨矿到浮选再到尾矿输送，选错一台泵可能导致全厂瘫痪
选型核心五要素：流量、扬程、矿浆特性、材质耐磨性、密封形式，缺一不可
不同工位对泵的要求截然不同：磨矿旋流器给料需要高压重型泵，尾矿输送需要长距离高扬程泵，浮选泡沫泵则要求大通气量和低转速
高铬合金Cr26以上是目前金矿渣浆泵的主流过流件材质，特殊工况可选用陶瓷或橡胶衬里
一套正确的选型方案可以延长过流件寿命倍以上，年节省备件和维修成本数十万元
你走进金矿选厂，听到球磨机轰鸣，看到旋流器稳稳给料，浮选槽泡沫层均匀刮出。但你最应该关注的不是这些主机设备，而是那些隐藏在管道之间、日夜不停运转的渣浆泵。一台选错的渣浆泵，叶轮三周磨穿，生产被迫停机；一套配置失误的输送系统，泵体频繁抽空，精矿流失、尾矿淤积。某金矿选厂因为尾矿输送泵扬程选型不足，矿浆无法送到尾矿库，导致全厂停产三天，损失超过200万元。在冶金矿山的选矿工艺流程中，砂泵（渣浆泵）是工艺能否正常进行的关键设备之一，其正常、经济运行与选型有着重要的关系。
渣浆泵的结构原理和离心式水泵基本相同，但泵体内流动的是矿石经过球磨机研磨过后的矿浆和废弃矿渣，对泵体和管壁的磨损极大。金矿选厂的渣浆泵在磨矿分级回路中承受高压力与剧烈磨损，过流部件磨损极快。选型是否合理直接关系到在实际使用过程中能否达到设计的料浆输送要求以及后续维修工作量。
本文按照金矿选厂实际工位顺序，从磨矿到尾矿，逐项梳理渣浆泵选型要点。
磨矿分级工段是渣浆泵工况最恶劣的地方。球磨机排出的矿浆通过渣浆泵送入水力旋流器，旋流器底流返回球磨机再磨。这个回路中的渣浆泵承受三大挑战。高压力，旋流器需要一定的给矿压力才能实现有效分级，泵的扬程必须预留这部分压力，一般需要计算管路沿程阻力损失、局部损失以及几何高差的总和，必要时还要加上旋流器所需的剩余扬程。高浓度，矿浆浓度一般在40%到45%，固体颗粒含量高。高磨蚀，矿浆中含有刚研磨出来的新鲜矿物颗粒，棱角尖锐，对过流件的冲蚀极其剧烈。
具体选型参数以实际案例为参考。新疆某金矿磨矿车间的渣浆泵技术要求为流量560立方米每小时，扬程36米，电机功率110千瓦。矿浆浓度40%到45%，最大给矿粒度6毫米，矿石密度2.6克每立方厘米。
选型操作中，流量按磨机处理量乘以矿浆体积倍数确定。对于水力旋流器给料泵，建议选择ZJ系列或AH系列重型渣浆泵，配置重型托架和高铬铸铁过流件，叶轮叶片数5片，以保证在高压下稳定运行。电机功率必须留有10%到15%的余量，并且要配置变频调速装置，因为磨机循环负荷随时变化，需要通过调节泵转速来控制旋流器给料压力。如果渣浆泵全速运行而磨机溢流不够，不仅浪费能源，还经常造成旋流器管路堵塞。

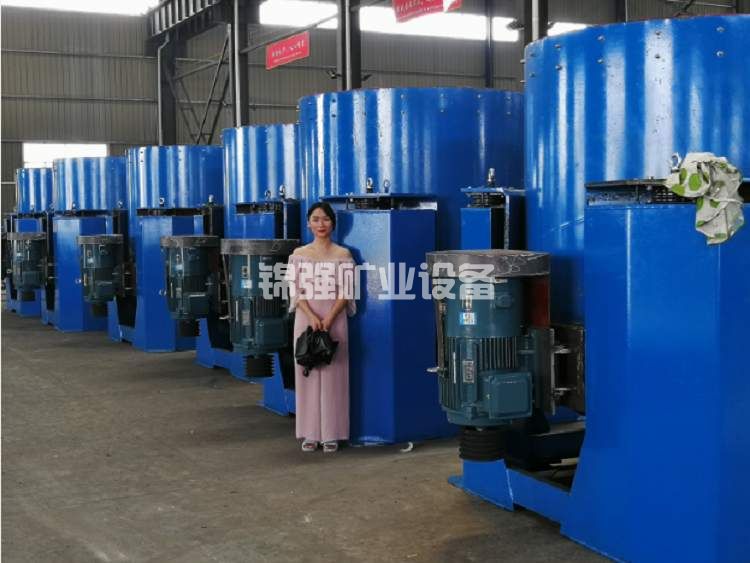

重选工段常用的设备有跳汰机、尼尔森离心机、摇床等。这部分产生的矿浆通常粒度较粗，浓度波动大。给重选设备供料的渣浆泵选型重点在于通过能力和耐磨性。叶轮通道要宽，防止粗颗粒卡堵；过流件材质推荐Cr26高铬合金，对直径大于100微米的颗粒有良好的抗磨蚀性能，且对pH值5到12的浆体都有良好的耐磨性。
浮选工段情况更复杂。浮选泡沫泵需要将矿浆和泡沫混合物从一个浮选槽输送到下一个槽。这种泵的特点是要求大通气量、低转速，以防止泡沫在泵内破裂。浮选泡沫泵的叶轮通常采用半开式设计，叶片数少，便于泡沫通过。材质方面，浮选矿浆的pH值一般通过石灰调节到碱性，腐蚀性不强，但矿物颗粒的磨蚀性依然存在。过流件选用高铬合金或橡胶衬里均可。某浮选精矿泵负责将浮选金精矿池内的矿浆输送至浓密机浓缩，由于浮选金精矿矿浆浓度高，输送管路长且落差大，需要高扬程、耐磨、耐腐蚀的渣浆泵。该公司技术人员采用TZJK型陶瓷渣浆泵替代原有立式铸钢渣浆泵，该型泵承磨件厚，配备重型托架，采用高扬程设计，非常适合高扬程、高浓度矿浆的输送。
浮选精矿泵还有一个容易被忽视的问题抽空。浮选精矿池液位波动较大，当液位低于下限时泵会空转，造成叶轮损坏。解决方案是在液位控制上加装自动补加水系统，当液位低于下限时自动补加水，确保泵始终在稳定工况下运行。
尾矿输送是渣浆泵选型中挑战最大的工位之一。尾矿浆来自浮选尾矿，浓度一般在30%到50%，颗粒细但硬度高。输送距离通常较长，有些选厂距离尾矿库几公里甚至十几公里，高差几十米到上百米。选型的核心参数是扬程和耐磨性。
扬程计算不是简单取垂直高差，必须考虑整个管路的沿程阻力损失和局部损失。矿浆在管道中流动时，固体颗粒会额外增加流动阻力，矿浆比重越大、浓度越高，阻力越大。根据工艺计算的管路沿程阻力系数和清水扬程等参数重新选型，可以减少过流部件磨损大、检修频繁的问题。尾矿输送泵的扬程选型需预留10%的余量，比如实际输送高度30米时，应选用扬程33米以上的型号，防止矿浆淤积导致的扬程不足问题。
对于长距离、高落差输送，ZGB型渣浆泵支持多级串联运行，最大工作压力可达到3.6兆帕，流量范围10.5到533.3立方米每小时，扬程范围23.9到94.2米。两台渣浆泵串联为一组，可以有效提高输送扬程。传统的控制方法是每组泵的二级泵配备变频调速装置，随着技术更新和控制理念的转变，逐渐衍生出很多不同的控制方法。
在金矿选厂中，渣浆泵的磨损直接影响泵的寿命，因此采用正确的过流件材质是选型的关键因素。金矿矿浆中的固体颗粒磨蚀性强，过流件材质的选择直接决定了泵的使用寿命和维修成本。
高铬合金是金矿渣浆泵最常用的材质。Cr26、Cr27、Cr30等高铬耐磨铸铁硬度可达HRC60以上，对磨蚀性极强的矿浆具有优异的抵抗能力。尤其是对直径大于100微米的颗粒，有良好的抗磨蚀性能，而且对pH值5到12的浆体都有良好的耐磨性，所以广泛应用于渣浆泵过流部件。目前70%的渣浆泵过流部件都使用KMTBCr26材质，金属晶粒细密、耐磨性好、性价比高。对于含尖锐颗粒的选矿和矿石加工业，高铬合金对尖锐颗粒磨损具有较好的耐磨性。
当工况为腐蚀为主时，也就是浆体呈强酸性或强碱性，应选用316L不锈钢或橡胶衬里，严重腐蚀用双相钢2205或2507。如果同时存在磨损和腐蚀，可以考虑高铬铸铁加防腐涂层或双相钢。
近年来，陶瓷材质在渣浆泵过流部件中的应用越来越广泛。碳化硅陶瓷的硬度高，莫氏硬度9，仅次于金刚石，耐磨性为高铬耐磨合金的3倍以上。某金矿选矿厂一段磨矿分级工序喂料泵过流件磨损快、更换周期短，开展了碳化硅陶瓷喂料泵的工业试验，结果表明碳化硅陶瓷泵使用周期为原金属泵的9倍，与其前后联接的闸阀、弯头、二段渣浆泵等设备使用寿命均延长约2倍，每年可节约设备成本32.64万元。
材质的正确选择带来的收益是实实在在的。针对砂金矿高含固35%到45%、强磨蚀性浆体设计的渣浆泵，采用Cr27高铬合金过流部件，过流部件寿命达到70天，较传统泵型寿命提升40%。
渣浆泵的轴封形式有三种填料密封、副叶轮密封和机械密封。填料密封结构简单、成本低，但需要定期维护和更换填料，正常渗漏应不超过每分钟10到20滴。副叶轮密封不需要轴封水，密封效果较好，但会增加一定的功率消耗。机械密封密封性能好、泄漏量小，但成本较高。
在金矿选厂中，磨矿和尾矿输送环节推荐使用副叶轮加填料组合式密封，因为矿浆中含有粗颗粒，机械密封容易被破坏。浮选精矿等细粒级物料可以采用机械密封，确保无泄漏。
驱动方式方面，金矿选厂的渣浆泵应优先选用变频调速驱动。原因很简单磨矿循环负荷、浮选进料量、尾矿排放量都是动态变化的，用阀门节流调节虽然简单，但浪费了大量电能。采用变频调速，只需将阀门开到最大，管网的阻尼最小，可以起到良好的节能效果。用渣浆池的液位信号进行自动控制，调节变频器的频率。
设备采购价格只占全生命周期成本的一小部分。在选厂设计阶段，合理的安装布局可以大幅降低运行成本。液下长轴渣浆泵适用于沉淀池、药剂槽等需要从液下抽吸的场景。某大型金矿选矿厂采用普通渣浆泵输送高浓度矿浆时，每月需更换1到2次叶轮，选用定制款液下长轴渣浆泵后，采用高铬耐磨过流部件与宽流道叶轮，适配60%浓度的矿浆输送，过流部件使用寿命延长至6个月以上，每月维护成本降低70%，选矿效率提升25%。
还要注意易损件备货策略。常规易损件如叶轮、护板、机械密封应保持适量库存，避免因备件缺货导致长时间停机。而定制件如特殊材质的过流件需提前下单，交货周期通常7到15天。
以下按金矿选厂主要工位，列出渣浆泵选型的关键参数和注意事项。
磨矿旋流器给料工位，渣浆泵选型要点流量按磨机处理量乘以矿浆体积倍数，通常150到1000立方米每小时。扬程需计算几何高差加管路阻力加旋流器所需剩余压力，一般25到50米。矿浆浓度40%到45%，细度200目占70%到90%，含粗颗粒。推荐泵型ZJ系列或AH系列重型渣浆泵，重型托架+高铬合金Cr26以上过流件。电机功率建议110到500千瓦，变频调速。密封选副叶轮加填料组合式。附加要求一用一备，叶轮采用5叶片设计。
浮选给料泵工位，渣浆泵选型要点流量按浮选系列处理量计算，50到300立方米每小时。扬程克服几何高差和管路阻力即可，通常15到30米。矿浆浓度30%到40%，细度较细，pH值碱性。推荐泵型ZJ系列中型渣浆泵，高铬合金或橡胶衬里。电机功率30到90千瓦。密封填料密封或机械密封。附加要求低转速，防止泡沫破裂。
浮选精矿泵工位，渣浆泵选型要点流量按精矿产率计算，通常较小。扬程需满足浓密机和压滤机入料压力，通常40到80米。矿浆浓度高，可达50%到65%，细度极细。推荐泵型TZJK型陶瓷渣浆泵或ZJ系列高扬程泵，陶瓷或高铬合金。电机功率45到110千瓦，变频调速。密封机械密封优先。附加要求配置自动补加水系统防抽空。
尾矿输送泵工位，渣浆泵选型要点流量按尾矿量计算，100到2000立方米每小时。扬程长距离输送，需精确计算沿程阻力和几何高差，通常50到150米。矿浆浓度30%到50%，颗粒细但硬度高。推荐泵型ZGB型或ZJL型，可多级串联。电机功率90到800千瓦，变频调速或软启动。密封副叶轮加填料组合式。附加要求扬程预留10%余量，建议两泵串联配置。
浓密机底流泵压滤机喂料泵工位，渣浆泵选型要点流量按底流产量计算。扬程需要满足压滤机入料压力，通常60到80米以上，随压滤过程阻力变化。矿浆浓度高，可到60%以上。推荐泵型XPA系列或ZBYL型压滤机专用泵，高铬合金Cr26及以上。电机功率75到160千瓦，变频调速。密封机械密封。附加要求流量曲线陡峭，适合变工况运行。
记住一句话流量、扬程、材质、密封、驱动这五个要素，一个都不能错。错一个参数，泵的工作点就偏离高效区，轻则能耗增加，重则泵体损坏、全厂停产。
正确的选型流程应该是这样的。第一步明确工位和工况，包括矿浆流量、扬程要求、矿浆浓度、颗粒大小和硬度、pH值和温度、输送距离和高差。第二步选择泵型，根据工况确定是否需要重型泵、是否需要多级串联、是否需要变频。第三步确定材质，磨损为主用高铬合金Cr26以上，腐蚀为主用不锈钢或橡胶衬里，磨损加腐蚀用双相钢或陶瓷。第四步计算功率和驱动配置，轴功率按矿浆比重计算后留15%余量，根据流量波动情况决定是否配置变频。第五步确认密封方式和安装布局，按工位选择合适密封形式，液下应用选长轴泵。
金陶公司一选厂的改造案例是一个典型的正面案例。他们针对浮选金精矿泵过流件磨损严重、管路易抽空的问题，改用TZJK型陶瓷渣浆泵，有效解决了设备运转难题。某金矿选矿厂一段磨矿分级工序改用碳化硅陶瓷喂料泵后，使用周期达到原金属泵的9倍。这两个案例说明一个道理在渣浆泵选型上多花一周时间做功课，可能换来三年的稳定运行。
如果你想为金矿选厂正确配置渣浆泵，可以这样做。第一，整理完整的工况参数表，最好按工位逐项填写。第二，将参数提供给至少两家有资质的泵制造厂家进行对比选型，要求对方提供选型计算书和性能曲线。第三，根据选型结果和报价进行全生命周期成本评估，不要只看采购价格。我们也提供渣浆泵选型咨询服务，可以根据你的具体工况参数提供选型计算和配置建议。一矿一策，一泵一议，才是选型的最优解。
【关于本文】本文涉及的渣浆泵参数、材质建议和选型案例均为行业典型示例，具体选型需基于实际工况参数和设备厂家选型计算书。不同金矿的矿浆性质、输送距离和工艺要求差异较大，建议咨询专业泵制造企业和选矿工程师。
