重砂矿重力选矿系统是处理锆英石、钛铁矿、金红石、锡石、钨矿等重矿物砂矿的标准技术方案，核心设备为跳汰机、螺旋选矿机和摇床。三台设备按粒级分工协作——跳汰机处理0.5到30毫米的粗粒级，单台处理量20到50吨/小时；螺旋选矿机处理0.1到0.8毫米的中粒级，单台处理量1.5到2.5吨/小时；摇床处理0.03到0.5毫米的细粒级，富集比可达15到30倍。三台设备串联形成“跳汰粗选抛尾—螺旋粗选富集—摇床精选提纯”的完整重力选矿链条，可将原矿中1%到5%的重矿物富集到单一精矿品位60%以上，综合回收率75%到85%。全套系统以物理分选为核心，不添加化学药剂，环保压力小，运营成本低。
重砂矿的选矿有两个绕不开的事实。品位极低，有用矿物在原矿中的含量通常只有1%到5%，其余全是石英、长石之类的轻矿物。矿物密度差大，有用矿物（锆英石4.6、金红石4.2、锡石6.8、钨锰铁矿7.5）与脉石矿物（石英2.65）之间的密度差足够大，用重力就能分开。
这两个事实决定了重力选矿是重砂矿最经济的技术方案。不需要化学药剂，不需要浮选机，不需要尾矿库的复杂防渗处理。靠的是水和重力，以及精心设计的设备组合。运营成本低，环保压力小，产品指标稳定。
但重力选矿有一个限制——没有哪一台设备能覆盖从微米级到厘米级的全部粒级。跳汰机、螺旋选矿机和摇床各有各的最佳粒级范围。三台设备配合使用，各管一段，才能把重力选矿的潜力充分发挥出来。
跳汰机在重力选矿系统中的位置在最前面，处理的是筛分后+0.5毫米的粗粒级物料。它的任务是快速抛除大量粗粒尾矿，避免粗粒中有用矿物流失，同时减轻后续设备的负荷。
锯齿波跳汰机是目前的主流机型。水流上升速度快、下降速度慢，快速上升有效松散床层，缓慢下降给重矿物提供充足沉降时间。在垂直脉动水流的作用下，床层中的矿粒按比重分层——重矿物沉到底部，轻矿物浮在上层。底部的重矿物通过排矿装置排出，上层的轻矿物随水流溢流排出。
跳汰机最适合处理的粒级范围是0.5到30毫米。处理+0.5毫米粒级时，一段跳汰粗选可以把原矿品位从0.5%提升到5%到8%，同时抛除85%到90%的尾矿。单台宽度1.5米的锯齿波跳汰机处理量20到30吨/小时。对于+5毫米的粗粒物料，可以采用梯形跳汰机或下动式圆锥跳汰机；对于0.5到5毫米的中细粒物料，锯齿波跳汰机表现最佳。
跳汰机的操作需要关注三个参数。给矿粒度必须控制在设备允许的最大粒径以内，否则大颗粒会堵塞筛网和排料口。床层厚度和密度决定分选效果，床层太薄重矿物沉降不充分，太厚轻矿物被夹带进入精矿。冲程和冲次根据物料特性调整，处理冲积砂矿时冲次每分钟120到180次，冲程10到20毫米。
跳汰机产出的粗精矿品位还不算高，需要进入后续系统进一步处理。跳汰尾矿含重矿物低于0.2%，可以直接排尾。

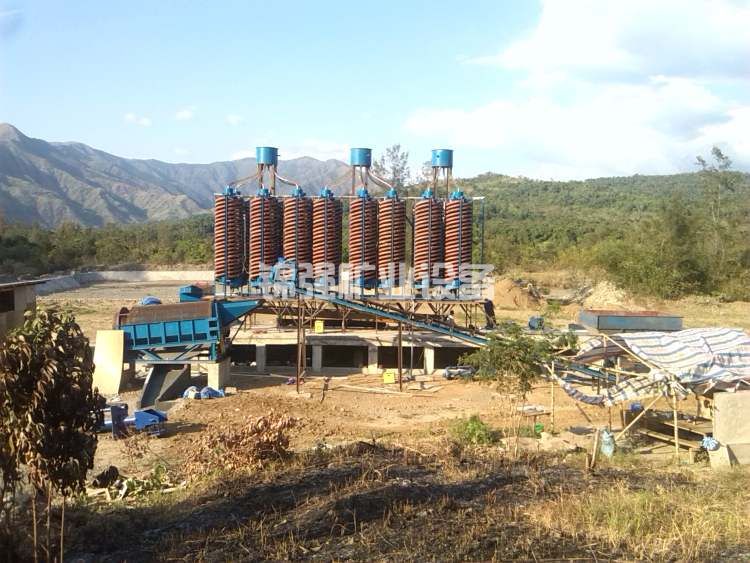

螺旋选矿机在重力选矿系统中扮演承上启下的角色。它处理的是筛分和分级后的中粒级物料（0.1到0.8毫米），这是重砂矿中重矿物最集中的粒级范围。
螺旋溜槽的选矿过程不需要动力，仅依靠矿浆自流。矿浆从螺旋槽上部给入后，在沿槽面呈螺旋状向下流动的过程中，高密度矿物在离心力和重力作用下沉到槽底内缘，低密度脉石浮在表面被水流带向外缘。在螺旋槽末端通过分矿器将内缘精矿和外缘尾矿分别截取。
螺旋溜槽的优势在于处理量大、运营成本低。单台直径1.2米的螺旋溜槽处理量1.5到2.5吨干矿量/小时，一个系统配置几十台甚至上百台并联运行。没有运动部件、不耗电，唯一的日常维护是检查槽面磨损情况。
螺旋溜槽在系统中通常采用“一粗一扫”或“一粗一扫一精”配置。粗选螺旋产出粗精矿，扫选螺旋处理粗选尾矿回收流失的重矿物，精选螺旋处理粗精矿进一步提升品位。粗选粗精矿品位（重矿物总含量）通常在60%到85%，扫选尾矿中重矿物含量可控制在0.3%以下。一段螺旋粗选能把原矿中1%到3%的重矿物富集到混合重砂品位60%到80%，回收率80%以上。
给矿浓度控制对螺旋溜槽至关重要。理想的给矿固体浓度是25%到35%。浓度太低，矿浆流速快，重矿物来不及沉降就冲走了；浓度太高，槽面物料堆积，分层效果差。给矿粒度必须控制在合格范围内，给矿中大于1毫米的粗粒会让矿物在螺旋槽表面跳槽，打乱分选带。
螺旋溜槽产出的粗精矿进入摇床做最终精选。螺旋尾矿（扫选尾矿）中仍可能含有少量细粒重矿物，视情况可以进入离心选矿机做细粒扫选。

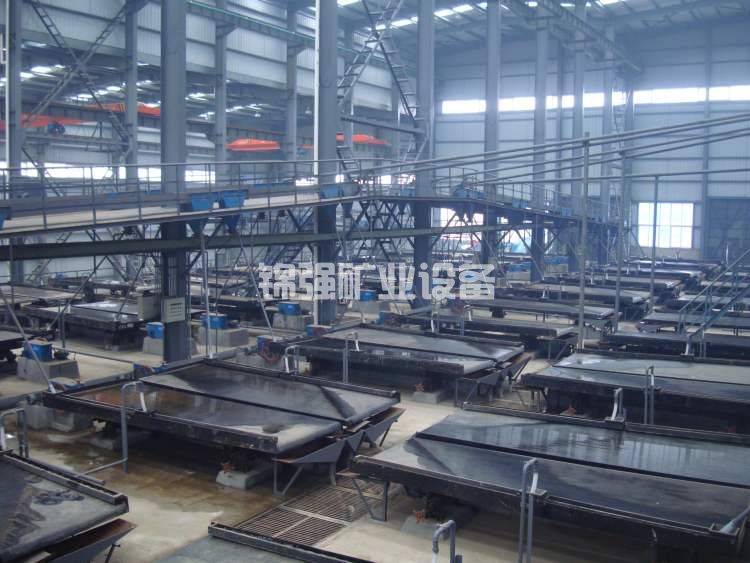

摇床是重力选矿系统中分选精度最高的设备，在系统中的作用是对螺旋溜槽和跳汰机的粗精矿做最终提纯，产出符合市场标准的精矿产品。
摇床的选矿过程在带有来复条的倾斜床面上完成。矿粒群从床面上角给入，同时供给横向冲洗水。在重力、横向水流冲力以及床面不对称往复运动所产生的惯性力共同作用下，矿物颗粒按比重和粒度沿床面呈扇形分带。高密度重矿物向精矿端聚集，低密度脉石被水冲洗向尾矿端排出。精矿、中矿和尾矿沿床面边缘的不同位置分别收集。
摇床最适合处理的粒级范围是0.03到0.5毫米。6-S摇床是标准机型，单台处理量0.5到1.5吨/小时。虽然处理量不大，但摇床处理的是已经过多次富集的粗精矿，不是原矿，因此单机产能完全够用。
摇床的富集比极高，一段摇床可以把螺旋粗精矿的品位从60%提升到80%到90%，两段摇床串联可以把品位做到95%以上。对于锡石、钨矿等高价矿物，摇床往往是最终精选的唯一选择。
摇床的操作比较依赖经验。给矿浓度应控制在20%到30%。冲程和冲次根据物料粒度调整，处理细粒物料时冲次宜高（每分钟280到320次）、冲程宜小（8到12毫米），处理粗粒时冲次宜低、冲程宜大。床面横向坡度决定水流速度，细粒时坡度宜大。冲洗水量影响分带清晰程度，水量过大精矿带变窄、回收率下降，水量过小尾矿带不干净、精矿品位受影响。
床面上形成清晰的分带之后，通过精矿切割位置的控制在品位和回收率之间做取舍。切割位置向尾矿端移动，精矿品位提高但回收率下降；切割位置向精矿端移动，回收率提高但品位下降。对品位要求高的项目，可以牺牲部分回收率换取更高品位的精矿。
摇床产出的中矿通常返回再选或进入单独的中矿摇床系统。摇床尾矿含重矿物较高（1%到5%），返回螺旋或跳汰系统重新处理。
跳汰机、螺旋选矿机和摇床三台设备在系统中各有定位，缺一不可。
完整的重力选矿系统工艺流程如下。
原矿经筛分分级后分成三个粒级。+0.5毫米粗粒级进入跳汰机，跳汰机产出粗精矿和尾矿。0.1到0.5毫米中粒级进入螺旋溜槽，螺旋溜槽产出粗精矿和扫选尾矿。-0.1毫米细粒级可以进入离心选矿机或摇床直接处理。
跳汰粗精矿和螺旋粗精矿合并（或者分别）进入摇床系统。摇床做一段或两段精选，产出最终精矿、中矿和尾矿。最终精矿品位达到60%以上（锆英石精矿ZrO₂≥65%，锡精矿Sn≥60%等）。摇床中矿返回再选或进入中矿摇床单独处理。摇床尾矿返回螺旋或跳汰系统重新处理。
三台设备的配合逻辑很清晰。跳汰机负责“收粗”——把粗粒级中的重矿物收回来，避免粗粒有用矿物流失。螺旋溜槽负责“抛尾”——以最大处理量、最低成本把中粒级的尾矿大量甩掉。摇床负责“提纯”——以最高精度把精矿品位做到极致。跳汰机和螺旋完成大宗抛尾，摇床完成最终提纯。
完整的重力选矿系统除了三台主设备外，还需要配套筛分、给料、输送和水循环等辅助设备。

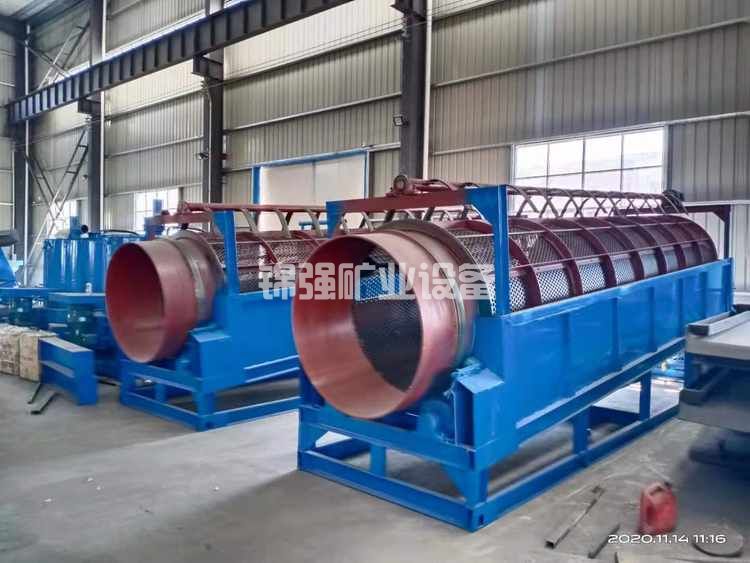

筛分设备在系统的最前端。圆筒筛或振动筛把原矿按粒度分开，各粒级分别进入对应的重选设备。筛分效果直接影响后续所有设备的分选效率。2到5毫米的筛孔是典型配置，具体数值取决于矿石的粒度分布。
给料设备保证各重选设备获得稳定均匀的给矿。螺旋溜槽的给矿需要浓度和流量稳定，通常在给料箱中设置浓度调节和流量控制装置。摇床的给料需要均匀分布在床面上角，采用分矿箱和给料槽实现均匀布料。
输送设备包括矿浆泵和管道。跳汰机和螺旋溜槽之间的物料靠自流或泵送衔接，管道材质选用耐磨材料。摇床的精矿和中矿通过小型砂泵返回再选。
水循环系统包括沉淀池或浓密机。跳汰机、螺旋溜槽和摇床都是耗水设备，每吨原矿耗水3到5吨。水循环利用率应达到85%以上，减少新鲜水取用量和废水排放量。
广西某锡砂矿项目，处理能力100吨/小时。 原矿为冲积型锡砂矿，含锡0.3%到0.6%。采用锯齿波跳汰机（一台宽度1.5米）处理+0.5毫米粗粒，螺旋溜槽（12台并联，一粗一扫）处理0.1到0.5毫米中粒，6-S摇床（两组共16台）做最终精选。跳汰机抛尾率85%，跳汰精矿锡品位4%到6%。螺旋粗精矿与跳汰精矿合并进入摇床，摇床精选后最终锡精矿品位55%到62%，综合回收率82%。
海南某锆钛砂矿项目，处理能力80吨/小时。 原矿含锆英石1.2%、钛铁矿3.5%。采用隔膜跳汰机处理+0.5毫米粗粒，螺旋溜槽（一粗一扫）处理0.1到0.5毫米中粒，摇床精选螺旋粗精矿。跳汰机的任务是回收粗粒锆英石，避免粗粒在螺旋中跳槽跑掉。最终锆英石精矿ZrO₂品位66%，钛精矿TiO₂品位42%，综合回收率84%。
粒级划分是系统设计的基础。 三种设备各有最佳粒级范围，粒级划分不清晰，粗粒进螺旋会跳槽，细粒进跳汰机会跑掉。筛分和分级设备的选型是系统设计的起点。原矿的粒度筛析数据是确定粒级划分方案的唯一依据。
设备能力必须匹配。 如果跳汰机处理能力是30吨/小时，螺旋溜槽总处理能力只有20吨/小时，那跳汰机就要降负荷运行，整条线的产能被螺旋卡住。系统设计要求后段设备的总处理能力不低于前段设备的输出能力，通常按1.1到1.2倍匹配。
中间缓冲环节不能省。 跳汰机和螺旋溜槽连续运行，但摇床需要稳定均匀的给料。在螺旋粗精矿进入摇床之前设置缓冲搅拌槽，可以平抑给矿的浓度和流量波动，保证摇床的分选效果稳定。
操作人员配置要合理。 摇床的操作比较依赖经验，床面分带的判断、精矿切割位置的调整都需要操作工人有足够的熟练度。建议在系统设计阶段就考虑操作平台的设置和人员培训计划。配备自动切矿装置可以降低对人工经验的依赖。
重力选矿系统不是跳汰机、螺旋溜槽和摇床的简单拼装。从原矿到精矿，中间跨越了筛分、分级、粗选、精选、扫选等多个环节，每个环节都有它的工艺参数和设备匹配逻辑。选型的时候，先搞清楚原矿的粒度分布、重矿物类型和含量、预期的产品指标，再决定系统的具体配置。这些基础数据拿不准，系统做得再好也是白搭。
把原矿的粒度筛析数据、重矿物比重分析和产能要求发过来，我们可以帮你做一个初步的重力选矿系统配置方案。
