立即获取先说三个重点
500吨/日是中型锡选厂的黄金规模，投资适中、管理可控、经济效益好
一套完整的重选工艺包包含破碎、磨矿、分级、重选四个核心单元，设备选型有成熟的标准配置
重选工艺不依赖药剂，运行成本低、环保压力小，适合锡石粒度较粗的矿石
你手里有个锡矿，日处理500吨的规模，想建一个重选厂。设备怎么配？破碎用多大？球磨机选哪款？摇床要多少台？这些不是拍脑袋能定的。
500吨/日锡矿重选厂工艺包，行业内已经有一套非常成熟的标准配置。这套配置经过了上百个选厂的验证，设备选型、工艺参数、布置方式都有现成的模板可以套用。今天我把这套工艺包完整拆解出来，从原矿进厂到精矿出厂，每个环节的设备型号、数量、连接方式全部讲清楚。
日处理500吨，按年运行300天算，年处理原矿15万吨。这个规模在锡选厂里属于中型偏大的档次。
它的好处是：设备选型不用太勉强，国产设备正好有对应型号；投资在可承受范围内，全套设备加安装约600-900万；管理难度不大，一条生产线上30-40人足够。比它小的厂（100-200吨）单位成本偏高，比它大的厂（1000吨以上）投资和管理复杂度翻倍。500吨这个坎，很多矿主把它叫做“黄金规模”。
下面我从头到尾把整套工艺包讲清楚。
一个完整的500吨/日锡矿重选厂，按物料走向分为四个作业区：破碎筛分区、磨矿分级区、重选区、脱水区。如果是砂锡矿，可以省掉破碎段，直接从筛分洗矿开始。这里讲的是最常见的岩锡矿重选流程。
各作业区的功能定位如下：
破碎筛分区的任务是把井下或采场来的大块矿石破碎到适合磨矿的粒度，一般要求入磨粒度小于10-12毫米。
磨矿分级区负责将破碎产品磨到锡石单体解离的细度，同时用分级设备控制粒度，防止过磨。
重选区用摇床、螺旋溜槽等设备将锡石从脉石中分离出来，产出锡精矿和尾矿。
脱水区对精矿进行浓缩和过滤，降低水分以便运输和销售。
四个区连起来，就是一整条生产线。下面每个区拆开讲设备配置和参数。
500吨/日处理量，按每天工作14小时计算（两班制），小时处理量约36吨。破碎设备选型要留出余量，通常按40-50吨/小时来选。
粗碎设备：推荐PE-500×750颚式破碎机或者PE-600×900。500×750的给料口500×750毫米，允许最大入料粒度约400毫米，排料口调整范围50-100毫米，处理能力40-80吨/小时，电机功率55千瓦。如果原矿块度偏大（超过500毫米），可以选600×900，处理能力更大一些。
中碎设备：粗碎排料进入圆锥破碎机。推荐PYB-1200标准圆锥破碎机，给料粒度100-150毫米，排料口20-40毫米，处理能力60-100吨/小时，电机功率110千瓦。如果原矿硬度不高，也可以用反击破代替圆锥破，出料更均匀。
细碎设备：为了达到“多碎少磨”，建议增加一段细碎，把入磨粒度压到10毫米以下。推荐PYY-1200短头圆锥破碎机或高效细碎机。短头圆锥破给料粒度50-80毫米，排料口可调到5-10毫米，处理能力40-70吨/小时。如果现场条件允许，用一台对辊破做细碎也可以，过粉碎更少但处理量偏小。
筛分设备：破碎段需要筛分设备控制产品粒度。粗碎后和中碎前之间设一道重型振动筛，中碎后细碎前设一道圆振动筛。推荐YK-1545或2YK-1545圆振动筛，筛面尺寸1.5×4.5米，处理能力50-150吨/小时，电机功率11-15千瓦。筛网孔径：第一道选15-20毫米，第二道选8-12毫米。
破碎筛分段的总体配置是两段破碎加一段细碎，与振动筛构成闭路。流程可以这样描述：原矿经格筛进入粗碎颚破，排料进入重型筛。筛上（+20mm）返回中碎圆锥破，筛下进入细碎前的圆振动筛。圆振动筛的筛上（+10mm）进细碎机后再返回本筛，筛下（-10mm）进入粉矿仓，等待进入磨机。
破碎筛分区的设备清单汇总：颚式破碎机1台，标准圆锥破碎机1台，短头圆锥破碎机或细碎机1台，重型振动筛1台，圆振动筛1台，皮带输送机5-6条。总装机功率约250-300千瓦，设备占地约250-350平方米。
磨矿是整条生产线的能耗大户，也是控制锡石过粉碎的关键环节。500吨/日处理量，采用一段闭路磨矿即可满足多数锡矿的要求。
球磨机选型：推荐MQG-2736或MQG-3245格子型球磨机。
2736球磨机：直径2.7米，长度3.6米，筒体容积约20立方米，处理能力30-50吨/小时，电机功率280-320千瓦。这个型号刚好卡在500吨/日的需求线上，实际运行中处理量稍有余量。
3245球磨机：直径3.2米，长度4.5米，筒体容积约36立方米，处理能力45-70吨/小时，电机功率400-450千瓦。选这个型号处理量余量更大，适合原矿可磨性较差的情况。
两种都可以，2736更经济，3245更保险。如果矿石硬度大、嵌布细，建议选3245。
分级设备：与球磨机闭路配套的分级设备有两种选择。螺旋分级机和球磨机搭配使用非常成熟，推荐2FG-2000或2FG-2400双螺旋分级机，处理能力对应的匹配球磨机，电机功率7.5-11千瓦。优点是运行稳定、不易堵塞，缺点是占地面积大、分级效率偏低。
水力旋流器组的占地面积小、分级效率高，适合细粒分级。推荐配置FX-350或FX-500旋流器，每组4-6台，其中2-3台工作，其余备用。给矿压力0.1-0.15兆帕，电机功率37-55千瓦（配套给矿泵）。旋流器溢流细度可调，下限可到-0.074mm占80%以上。
锡矿重选建议用旋流器组，因为分级效率高，可以减少过磨。如果矿石含泥量大，螺旋分级机更稳妥。
粉矿仓和给料机：破碎产品进入粉矿仓缓存，保证磨机连续给料。粉矿仓容积建议200-300立方米，可储存8-10小时的矿量。仓下设置电磁振动给料机或皮带给料机，将物料均匀送入球磨机。
磨矿分级区的设备配置是球磨机1台，分级设备1套（旋流器组或螺旋分级机），给料机1台，砂泵2-3台。总装机功率约350-500千瓦，设备占地约300-450平方米。

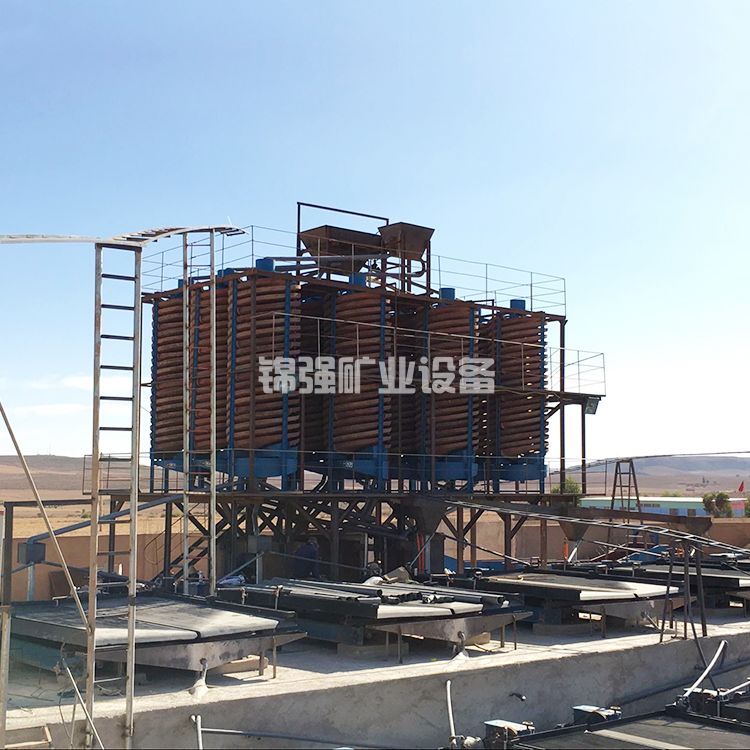

重选是锡矿选矿的核心，也是设备数量最多的区域。对于500吨/日的处理量，重选区需要配置螺旋溜槽和摇床两种设备，形成“粗选抛尾+精选富集”的两段结构。
第一段：螺旋溜槽粗选
螺旋溜槽处理量大、无需动力、富集比适中，非常适合做粗选。单台直径1200毫米的螺旋溜槽，处理量约4-6吨/小时，占地面积仅1.5平方米左右。
计算一下台数：500吨/日按14小时工作算，小时处理量35.7吨。考虑波动和余量，粗选段配置8-10台螺旋溜槽并联工作。这些溜槽可以分成两排布置，给矿通过矿浆分配器均匀分到各台。
螺旋溜槽的给矿浓度控制在20-35%，给矿粒度-2毫米。粗选产出两个产品：精矿产率约10-20%，品位0.5-1.5%；尾矿直接丢弃，抛尾率可达80%以上。
第二段：摇床精选
螺旋溜槽的粗精矿品位还达不到成品要求，需要进入摇床进一步富集。粗精矿产率约15-30吨/日（按原矿的3-6%估算），摇床的处理量较小，单台摇床处理粗精矿约0.5-1吨/小时。
摇床选型：推荐云锡式摇床或6-S摇床，床面尺寸1.8×4.5米，传动方式为偏心连杆式。粗砂摇床和细砂摇床根据给矿粒度选用。
计算摇床台数：按粗精矿20吨/日、工作14小时算，小时处理量1.43吨。单台摇床处理粗精矿的能力按0.7吨/小时估算，需要2-3台摇床。考虑到粗精矿中粒度分布宽，建议分成粗砂和细砂两路，粗砂用粗砂摇床，细砂用细砂摇床。实际配置通常用4-6台摇床，其中2-3台用于一段精选，2-3台用于二段精选或扫选。
摇床的最终产品：锡精矿品位40-60%，中矿返回螺旋溜槽或单独再选，尾矿并入总尾矿。
如果矿石中含有细粒锡石（-0.074mm），建议在摇床之后增加离心选矿机扫选。配置2台直径1000-1200毫米的离心机，处理摇床尾矿或细泥，可额外回收5-10%的细粒锡石。
重选区设备清单汇总：螺旋溜槽8-10台，摇床4-6台，离心机0-2台，矿浆分配器2-3个，砂泵及管道若干。总装机功率约50-80千瓦（主要是砂泵和离心机，螺旋溜槽和摇床无动力或动力极小），设备占地约400-600平方米。
锡精矿脱水：摇床产出的锡精矿浓度约15-25%，需要脱水到10%以下才能装袋运输。
小规模选厂常用自然沉淀池，修建2-3个交替使用的精矿池，精矿浆排入池中自然沉淀，上清液抽走，底泥挖出晾晒。这种方法不花钱但费人工、占地大。
推荐使用小型浓密机加陶瓷过滤机。浓密机型号NZ-3或NZ-6，直径3-6米，处理精矿量2-5吨/小时，电机功率2.2-4千瓦。浓密机底流浓度45-55%，进入陶瓷过滤机。陶瓷过滤机选型TT-1或TT-3，过滤面积1-3平方米，处理精矿量1-3吨/小时，滤饼水分8-12%。
如果预算有限，可以用板框压滤机代替陶瓷过滤机。过滤面积20-40平方米，处理能力相当，但滤饼水分稍高（15-20%）。
尾矿处理：摇床和螺旋溜槽的尾矿合并后进入尾矿浓密机或直接排入尾矿库。500吨/日规模，尾矿量约490-495吨/日，尾矿浓度约10-15%。为节省回水，建议配置一台直径9-12米的尾矿浓密机，溢流回水返回生产系统，底流浓度30-40%排入尾矿库。
如果尾矿库距离较远，需要用砂泵输送。推荐4/3或6/4渣浆泵，电机功率37-75千瓦，一用一备。
把以上四个区的设备整合起来，一份完整的500吨/日锡矿重选厂工艺包设备清单如下：
破碎筛分区：颚式破碎机PE-500×750或600×900一台，标准圆锥破碎机PYB-1200一台，短头圆锥破碎机或细碎机一台，重型振动筛一台，圆振动筛YK-1545一台，皮带输送机5-6条。
磨矿分级区：球磨机MQG-2736或3245一台，水力旋流器组（4-6台FX-350）或螺旋分级机一台，粉矿仓一座，电磁振动给料机一台，砂泵2-3台。
重选区：螺旋溜槽8-10台，摇床4-6台，离心机0-2台，矿浆分配器2-3个。
脱水区：精矿浓密机NZ-3或NZ-6一台，陶瓷过滤机或板框压滤机一台，尾矿浓密机Φ9-12米一台，渣浆泵2台。
辅助设备：清水泵、回水泵、管道阀门、配电柜、电缆桥架等。
整个选厂的设备总装机功率约800-1100千瓦，实际运行功率约600-800千瓦。设备总占地约1200-1800平方米，加上通道和操作空间，厂房面积约2000-2500平方米。
设备配齐了，但要跑出好指标，工艺参数必须控制到位。
破碎产品粒度：要求入磨粒度90%以上小于10毫米，最好能达到8毫米以下。每降低1毫米入磨粒度，球磨机处理量提升约3-5%。
磨矿细度：锡石的单体解离度是回收率的基础。一般要求磨矿细度-0.074mm占55-75%，具体根据锡石嵌布粒度确定。磨得太粗解离不够，磨得太细过粉碎严重。生产中用快速筛析法每2小时测一次。
分级溢流浓度：旋流器溢流浓度控制在25-35%。浓度过高，溢流变粗，细粒锡石进沉砂返回磨机造成过磨；浓度过低，处理量下降。
摇床给矿浓度：粗砂摇床20-25%，细砂摇床15-20%，矿泥摇床10-15%。浓度过高床面铺不开，浓度过低处理量太小。
摇床冲程冲次：粗粒用大冲程（15-25毫米）小冲次（250-300次/分），细粒用小冲程（8-12毫米）大冲次（300-360次/分）。
500吨/日锡矿重选厂，全套设备采购价格约600-900万元，具体取决于设备品牌和自动化程度。国产品牌（如中信重工、南昌矿机、石屏机床厂等）价格偏低，合资或进口品牌偏高。
土建及安装费用：厂房和设备基础约150-250万元，设备安装及调试约50-80万元。总建设投资（不含土地和矿山）约800-1200万元。
运行成本：吨矿选矿成本约25-35元，主要包括电费12-18元、人工5-8元、钢球衬板3-5元、水费及其他2-4元。
按原矿锡品位0.5%、重选回收率75%、锡精矿含锡计价12万元/吨计算，每吨原矿产锡金属3.75公斤，产值约450元。扣除采矿和选矿成本，吨矿利润约200-300元。日利润10-15万元，年利润3000-4500万元。设备投资回收期通常为3-6个月。
问题一：入磨粒度波动大，导致磨矿细度不稳。对策：在破碎段增加检查筛分，确保筛分效率不低于85%；定期更换筛网，防止破损跑粗。
问题二：球磨机处理量达不到设计值。对策：检查钢球级配是否合理，补充钢球；检查磨矿浓度，调整补加水；检查分级设备分级效率，调整旋流器给矿压力和沉砂嘴。
问题三：摇床回收率低、尾矿跑黑。对策：检查给矿浓度和给矿量是否过大；调整床面横向坡度和冲程冲次；检查床面刻槽是否磨损严重，必要时更换床面。
问题四：锡精矿品位不达标。对策：增加精选次数，将一次精选改为两次；控制精矿产率，适当牺牲回收率保品位；检查是否有铜铁硫等杂质超标，必要时增加磁选或浮选脱杂。
500吨/日锡矿重选厂工艺包是一套成熟可靠的配置方案。破碎采用两段一闭路加细碎，磨矿采用一段闭路球磨，重选采用螺旋溜槽粗选加摇床精选。全套设备选型有标准模板，设备数量、型号、连接方式经过大量生产实践验证。
这套工艺包的优点是流程简洁、操作方便、运行成本低、对矿石适应性强。只要矿石中的锡石粒度不是特别细（-0.037mm含量不超过20%），重选回收率普遍能达到70-80%。
如果你正在规划一个500吨/日的锡重选厂，这套工艺包可以直接作为设计基础。把你的矿石样品和可磨性数据发给我们，我们可以做进一步的设备选型校核和工艺参数优化。获取详细技术参数表和报价，请联系我们。
